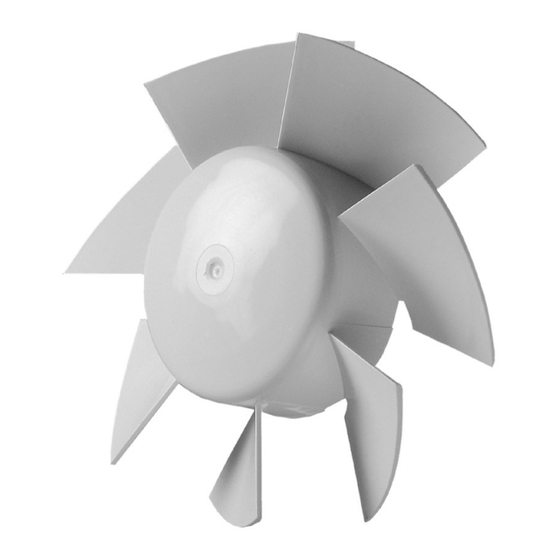

- Seite 1 AXIALE HAUSHALTSVENTILATOREN Betriebsanleitung 2018...
- Seite 2 SIKU X X X X X X X Durchmesser des Ausgangsstutzens - 100, 125, 150 mm Lüfterserie - SIKU 1, SIKU 2, SIKU 3, VKO, M, AZ, PF, LD, LD Auto, S, Silenta-S Dekorative Frontplatte: A - gebürstetes Aluminium (für LD Serie)
-
Seite 3: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Den Lüfter vor allen Anschluss-, Einstell-, Service- und Reparaturarbeiten vom Stromnetz trennen. Service- und Wartungsarbeiten sind nur von Fachpersonal gestattet, das über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000 V verfügt. Lesen Sie die Betriebsanleitung vor allen Montagearbeiten. Das Einphasenstromnetz, an das das Gerät angeschlossen wird, muss den gültigen elektrischen Normen entsprechen. -
Seite 4: Technische Daten
Spannung von 12 V und Frequenz 50 Hz direkt oder für den Anschluss an das Wechselstromnetz mit der Spannung von Die Lüfter SIKU 1, SIKU 2, SIKU 3, und VKO sind für 220-240 V und Frequenz 50 Hz über einen Abspanntransforma- die Be- und Entlüftung bestimmt und zur Installation in... -
Seite 5: Montage Und Betriebsvorbereitung
Lüfterserien PF Schrauben und Dübel - 4 Stk. Lüfterserien M, AZ (außer die Modelle SIKU 1, SIKU 2, SIKU 3, VKO) Lüfterserien LD, LD Auto, Silenta-S Schraube, Bolzen, Mutter, Kunststoffmutter - 4 Stk. Der Lüfter auf den Abbildungen kann vom jeweiligen Lüftermodell abweichen. - Seite 6 SIKU 1 SIKU 1 SIKU 2 SIKU 2 123,5 SIKU 3 SIKU 3 147,5 100 VKO 100 VKO 125 VKO 125 VKO 123,5 150 VKO 150 VKO 147,5 100 M 100 M 88,5 125 M 125 M 123,5 150 M...
- Seite 7 100 LD 125 LD 100 LD (Light) 150 LD 125 LD 123,5 100 LD Light 150 LD 147,5 100 LD Auto 100 LD Auto 125 LD Auto 125 LD Auto 123,5 150 LD Auto 150 LD Auto 147,5 100 S 125 S 100 S (Set) 150 S...
- Seite 8 150 PF 150 PF 147,5 Die Lüfterserien M, S, Silenta S, LD, LD Auto, SIKU 1, SIKU 1L, SIKU 2L, 100 VKO L, 125 VKO L können mit einer Rückschlagklappe ausgestattet werden. In diesem Fall wird der Ausgangsstutzen um 14 mm länger.
- Seite 9 SIKU 1, SIKU 2, SIKU 3, VKO 1.11 1.31 1.51 1.71...
- Seite 10 PF Serie 2.22 2.72 2.92...
- Seite 11 M, AZ 3.13 3.43 3.63...
- Seite 12 LD, LD Auto, S, Silenta S 5.15 5.35 5.55 5.75...
- Seite 13 Schaltplan zum Anschluss des Lüfters mit einem Schaltplan zum Anschluss des Lüfters ohne Zugschalter. Zugschalter und mit einem Bewegungssensor. Schaltplan zum Anschluss des Lüfters mit Nachlaufzeit / Schaltplan zum Anschluss des Lüfters mit Nachlaufzeit / Nachlaufzeit und Feuchtigkeitssensor und einem Nachlaufzeit und Feuchtigkeitssensor ohne Zugschalter.
-
Seite 14: Elektronische Steuerlogik
Betrieb für die eingestellte Nachlaufzeit fort (einstellbar von 2 bis 30 Minuten) und schaltet dann ab. Lüfter mit Nachlaufzeit und Bewegungssensor TP - der Lüfter startet bei Bewegungen im Bereich von 1 bis 4m und im hori- zontalen Betrachtungswinkel von 100°. Wenn keine Bewegung mehr festgestellt wird, setzt der Lüfter den Betrieb für die eingestellte Nachlaufzeit fort (einstellbar von 2 bis 30 Minuten) und schaltet dann ab. - Seite 15 Für die Zeitschalter T, T1 und TP: SIKU 1, SIKU 2, SIKU 3, VKO S, Silenta S, LD, LD Auto M, AZ 2min 2min 30min 30min 2min 30min Für die Zeitschalter T1: M, AZ S, Silenta S, LD, LD Auto...
-
Seite 16: Wartung
WARTUNG Trennen Sie den Lüfter vom Stromnetz vor allen Wartungsarbeiten! Die Reinigung erfolgt mit einem weichen Tuch oder mit einer Bürste und einer milden Seifenlösung. Schützen Sie dabei die elektrischen Komponenten gegen Spritzwasser! Nach der Reinigung die Oberfläche trocknen und erst dann wieder an das Stromnetz anschließen. - Seite 17 Für die Durchführung des Garantieservices wenden Sie sich an die Firma, bei der Sie das Gerät gekauft haben. Falls die Vor-Ort-Garantie nicht möglich ist, wird Ihnen die notwendige Information über diese Dienstleistung zur Verfügung gestellt. Der Hersteller erteilt keine Garantie in folgenden Fällen: •...
- Seite 18 Der Hersteller haftet nicht für Mängel, die vor der Übergabe des Gerätes an den Verbraucher entstanden sind. Der Hersteller haftet nicht für Mängel, die nach der Übergabe des Gerätes an den Verbraucher infolge der Nichteinhaltung von Transport-, Lagerungs-, Montage- und Betriebsvorschriften, Handlungen Drittpersonen oder höherer Gewalt entstanden sind.
- Seite 19 Produktes auf das oben genannte ausgestellt. Die Übereinstimmung des Produktes mit den Anforderungen in Bezug auf elektromagnetische Vertäglichkeit, basiert auf den obigen Normen. Hergestellt am (am) Verkauft von Name und Stempel des Händlers Abnahmeprotokoll Verkaufsdatum SIKU Vertriebsges.m.b.H. Bundesstraße 5, A-2102 Bisamberg SIKU01-19-DE www.siku.at...
