Inhaltszusammenfassung für Siku Quiet DC

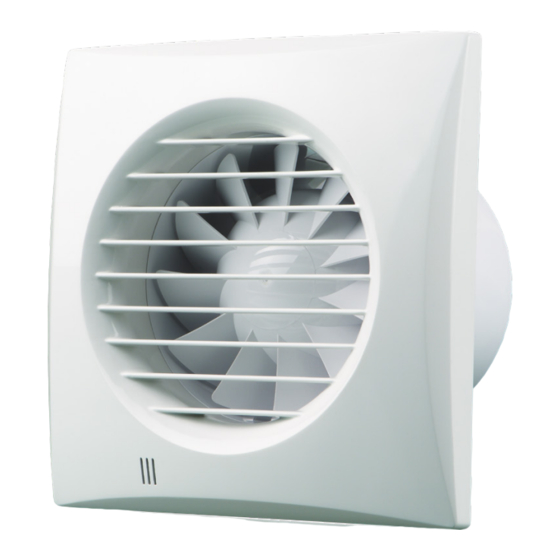

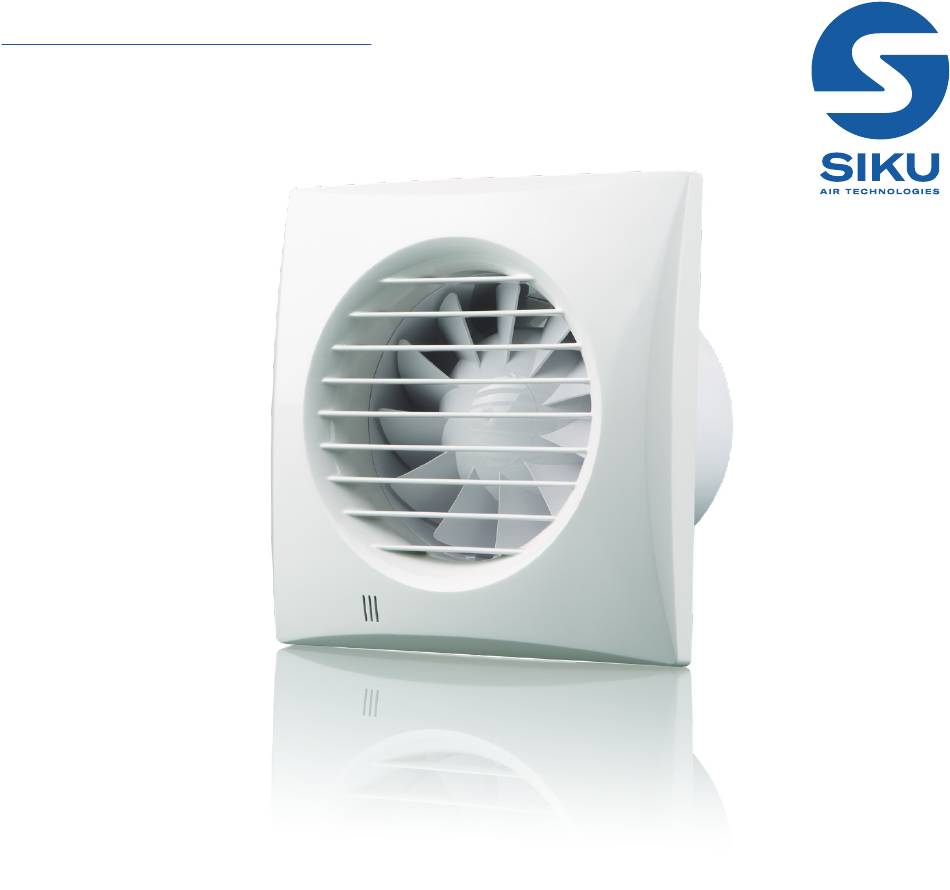

- Seite 1 BETRIEBSANLEITUNG SIKU Quiet DC AXIALVENTILATOREN...
-
Seite 2: Inhaltsverzeichnis
INHALT Sicherheitsvorschriften ........................4 Lieferumfang ............................6 Kurzbeschreibung ..........................6 Betriebsvorschriften ...........................6 Bezeichnungsschlüssel ........................7 Montage .............................7 Varianten des Ventilators ........................8 Betreibseinstellung des Ventilators ....................8 Wartungshinweise ..........................11 Lagerungs- und Transportvorschriften .....................11 Herstellergarantie ..........................12... - Seite 3 Fach-, Wartungs- und Betriebspersonal. Die Betriebsanleitung enthält Informationen über den Verwendungszweck, die technischen Daten, die Funktionsweise sowie die Montage des Gerätes 100 Quiet DC und aller Modifikationen. Das Fach- und Wartungspersonal sollte eine Ausbildung im Bereich Lüftung absolviert haben und muss die Arbeiten in Übereinstimmung mit den örtlich geltenden Arbeitssicherheitsbestimmungen,...
-
Seite 4: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Service- und Wartungsarbeiten sind ausschließlich von Fachpersonal vorzunehmen, welches über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000 V verfügt. Lesen Sie die Betriebsanleitung vor allen Arbeiten am Gerät. Das Einphasenstromnetz, an welches das Gerät angeschlossen wird, muss den gültigen elektrischen Normen entsprechen. - Seite 5 geistigen oder sensorischen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis nur verwendet werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Lassen Sie keine Kinder mit dem Gerät spielen. NACH ABLAUF DER LEBENSDAUER IST DAS GERÄT GETRENNT ZU ENTSORGEN.
-
Seite 6: Lieferumfang
LIEFERUMFANG Ventilator: 1 St. Schrauben und Dübel: 4 St. Schraubenzieher aus Kunststoff: 1 St. Betriebsanleitung: 1 St. Verpackungskarton: 1 St. KURZBESCHREIBUNG Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Axialventilator für die Entlüftung von kleinen bis mittelgroßen Wohnräumen, die im Winter beheizt werden. Der Ventilator ist mit Rohrsystemen eines Durchmessers von 100 mm kompatibel. -
Seite 7: Bezeichnungsschlüssel
BEZEICHNUNGSSCHLÜSSEL 100 Quiet DC X A Farbe: _: weiß Zusätzliche Optionen: S: Schnurschalter T: Nachlaufschalter TH: Feuchtesensor und Nachlaufschalter TP: Bewegungssensor und Nachlaufschalter DC: Motor Stutzendurchmesser, mm MONTAGE Der Ventilator ist für eine Decken- oder Wandmontage zur Entlüftung in einen Lüftungsschacht oder in ein Lüftungsrohr mit entsprechendem Durchmesser ausgelegt (Abb. -
Seite 8: Varianten Des Ventilators
VARIANTEN DES VENTILATORS 100 Quiet DC (V)T: der Ventilator ist mit einem Nachlaufschalter ausgestattet. Der Ventilator startet den Betrieb bei Betätigung eines externen Schalters (z.B. eines Lichtschalters) und Eingang einer Versorgungsspannung an die Klemme LT. Nach Trennung der Versorgungsspannung setzt der Ventilator den Betrieb für die eingestellte Nachlaufzeit, die über den DIP-Schalter eingestellt wird, fort. - Seite 9 Quiet (V)T Funktionsweise Geschwindigkeit Betrieb über externen Niedrige Geschwindigkeit Hohe Geschwindigkeit des Dauerbetrieb des Ventilators Schalter des Ventilators Ventilators Nachlaufschalter Der Timer ist ausgeschaltet. 5 Minuten Verzögerung 15 Minuten Verzögerung 30 Minuten Verzögerung Quiet (V)TH, Quiet (V)TP Funktionsweise Bei Auslösen des Sensors Bei Auslösen des Sensors Der Ventilator läuft Der Ventilator ist...
- Seite 10 Nachlaufschalter Der Timer ist ausgeschaltet. Die Verzögerung für Quiet 5 Minuten Verzögerung 15 Minuten Verzögerung 30 Minuten Verzögerung (V)ТР beträgt 30 Sekunden. Feuchtigkeitssollwert 60 % 70 % 80 % 90 %...
-
Seite 11: Wartungshinweise
WARTUNGSHINWEISE Wartungsarbeiten sind spätestens nach 6 Monaten durchzuführen. Wartungsschritte: • Trennen Sie den Ventilator von der Stromversorgung und stellen Sie sicher, dass der Strom abgeschaltet ist. • Entfernen Sie die Frontabdeckung und reinigen Sie den Ventilator mit einem weichen Tuch oder einem Pinsel. -
Seite 12: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspan- nung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßge- blichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Nieder- spannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 13 • Nicht fristgerechte technische Wartung des Geräts durch den Verbraucher. • Bei vom Verbraucher zugefügten äußerlichen Beschädigungen des Gehäuses und der inneren Einheiten (außer äußeren Änderungen am Gerät, welche für die Montage notwendig sind). • Änderungen an der Konstruktion des Gerätes oder technische Änderungen am Gerät. •...
- Seite 14 ø99...
- Seite 18 ABNAHMEPROTOKOLL Quiet ___________________________________________________ Der Ventilator ist als betriebsfähig anerkannt.
- Seite 19 Prüfzeichen Verkauft von (Name und Stempel des Händlers) Herstellungsdatum Verkaufsdatum...
- Seite 20 SIKU VertriebsgmbH | Sandstraße 13 | 2100 Stetten | Austria | Tel.: +43 2262 61 521 | www.siku.at | office@siku.at BDA_SIKU_QuietDC_DE-2024-01...
