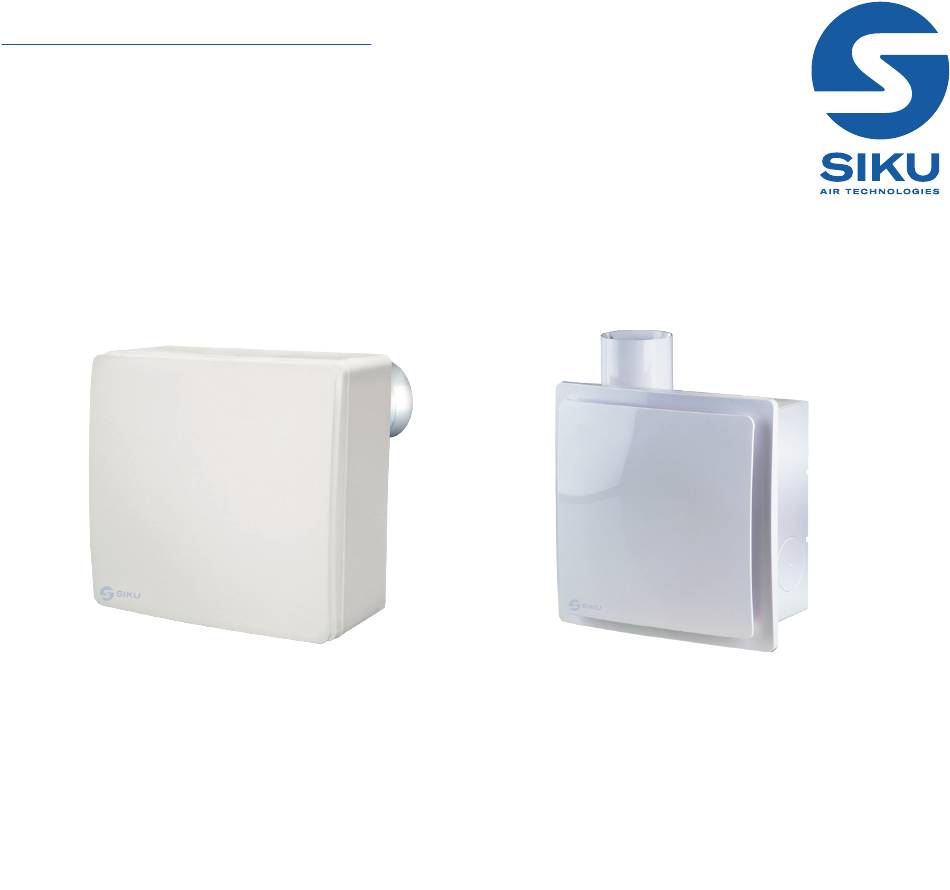

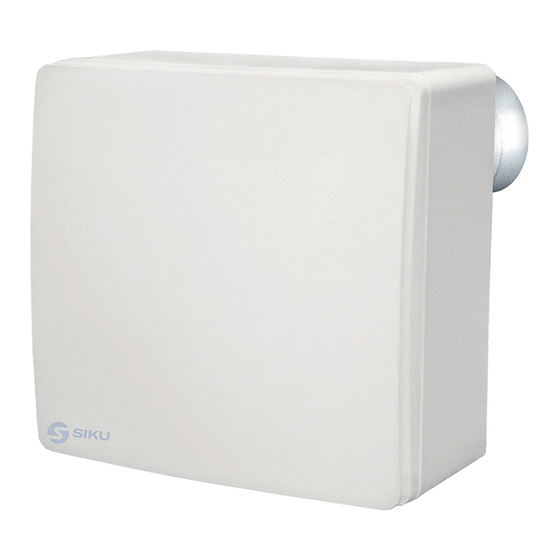

- Seite 1 BETRIEBSANLEITUNG SIKU VN-1B 80 Serie SIKU VNV 1B 80 KV Serie SIKU VNV 1B 80 Serie - ohne Gehäuse Radial-Abluftventilator...
- Seite 2 INHALT Verwendungszweck........................... 2 Kurzbeschreibung..........................5 Lieferumfang............................5 Bezeichnungsschlüssel........................6 Betriebsvorschriften........................... 8 Montage und Betriebsvorbereitung....................9 Elektronische Funktionsweise......................13 Timer– und Feuchtigkeitssensoreinstellung..................14 Netzanschluss..........................15 Wartungshinweise........................... 15 Störungsbehebung.......................... 16 Lagerungs- und Transportvorschriften..................... 16 Herstellergarantie..........................17 Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal.
- Seite 3 SICHERHEITSVORSCHRIFTEN • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt. •...
- Seite 4 selbst zu montieren, an das Stromnetz anzuschließen oder Wartungsarbeiten durchzuführen. Dies ist gefährlich und ohne Fachkenntnisse nicht möglich. Vor allen Arbeiten ist das Gerät vom Stromnetz zu trennen. • Das Gerät darf nur von Fachpersonal, das für Arbeiten an elektrischen Anlagen mit einer Nennspannung bis 1000 V berechtigt ist, an das Stromnetz angeschlossen werden.
- Seite 5 KURZBESCHREIBUNG Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen zweistufigen Druckventilator zur Entlüftung von kleinen bis mittelgroßen Wohnräumen, die im Winter beheizt werden. Bei den Basismodellen wird die Lüftungsstufe des Ventilators manuell über einen externen manuellen Schalter eingestellt. Der Ventilator ist für eine Decken– oder Wandmontage zur Entlüftung in einen Lüftungsschacht oder in ein Lüftungsrohr mit entsprechendem Durchmesser ausgelegt.
- Seite 6 BEZEICHNUNGSSCHLÜSSEL VN- 1 A 80 K TR Zusätzliche Optionen _: keine Standardoptionen T: Timer TR: einstellbarer Timer I: Intervallschalter H: Feuchtigkeitssensor Brandschutzklappe _: standardmäßig keine Klappe K: Brandschutzklappe mit Feuerwiderstandsklasse EI 90 K2: Brandschutzklappe mit Feuerwiderstandsklasse EI90, modifiziert für Kroatien Durchmesser des Stutzens Förderleistung (m /h) je nach Lüftungsstufe...
- Seite 7 BEZEICHNUNGSSCHLÜSSEL VNV - 1 A 80 KP K - L T Zusätzliche Optionen _: keine Standardoptionen T: Timer TR: einstellbarer Timer I: Intervallschalter H: Feuchtigkeitssensor Anschluss eines Lüftungsrohres aus einem anderen Raum _: nicht vorgesehen L: links R: rechts D: unten Brandschutzklappe _: standardmäßig keine Klappe K: Brandschutzklappe mit Feuerwiderstandsklasse EI 90...
- Seite 8 BEZEICHNUNGSSCHLÜSSEL von Gehäusen für VNV-Ventilatoren KV K - L 80 Durchmesser des Stutzens Anschluss eines Lüftungsrohres aus einem anderen Raum _: nicht vorgesehen L: links R: rechts D: unten Brandschutzklappе _: standardmäßig keine Klappe K: Brandschutzklappe mit Feuerwiderstandsklasse EI 90 Gehäusetyp KP: feuerfestes Gehäuse mit Feuerwiderstandsklasse E90/I60 KV: Kunststoffgehäuse...
- Seite 9 MONTAGE UND BETRIEBSVORBEREITUNG Der Ventilator ist für eine Decken– oder Wandmontage zur Entlüftung in einen Lüftungsschacht oder in ein Lüftungsrohr mit entsprechendem Durchmesser ausgelegt. Das Montagebeispiel des Ventilators ist in Abb. 12-22 dargestellt. Die Beispiele der Unterputzmontage des Ventilators mit einem zusätzlichen Stutzen sind in Abb.
- Seite 10 3.6. Sichern Sie die Brandschutzklappe mit Schrauben (Abb. 41). 3.7. Drehen Sie den Ventilator so, dass das Montageloch des Gehäuses mit dem der Drehklappe übereinstimmt, und markieren Sie die Dübellöcher (Abb. 42). 3.8. Drehen Sie den Ventilator, um an die Markierungen zu gelangen, bohren Sie die Dübellöcher und setzen Sie die Dübel ein (Abb.
- Seite 11 Die Montageschritte für das Gehäuse KP 80: 6.1. Führen Sie die Schritte 5.1.-5.2. aus. * 6.2. Bereiten Sie eine Vertiefung in der Wand für das Ventilatorgehäuse vor (Abb. 21). 6.3. Schließen Sie ein Lüftungsrohr an den Ventilatorauslass an. 6.4. Stellen Sie vor der Montage des Gehäuses sicher, dass die feuerhemmende, federbelastete Rückschlagklappe des Gehäuses KP 80, der in die Vertiefung eingebaut werden soll, durch die Feder bei fehlendem Luftstrom ordnungsgemäß...
- Seite 12 Die Position der Rückschlagklappe bei Deckenmontage. Verwenden Sie für ein zusammensetzbares Lüftungsrohr Stahlrohre mit rechteckigem Querschnitt oder spiralgewickeltes Lüftungsrohr. Verwenden Sie für ein Anschlussrohr flexible Lüftungsrohre. Der Nenndurchmesser des Anschlussrohres beträgt 80 mm. Wenn das Anschlussrohr in einer Mauer eingesetzt ist, sollte es mit selbstklebendem PVC-Klebeband umwickelt werden, um mörtelbedingte Korrosion zu vermeiden.
- Seite 13 ELEKTRONISCHE FUNKTIONSWEISE Т: Timer Mit der manuellen Betätigung des externen Schalters S1 startet der Ventilator mit der zweiten Lüftungsstufe und schaltet die Beleuchtung mit einer Einschaltverzögerung von 50 Sekunden ein. Sobald der Schalter S1 in die Ausgangsposition zurückgekehrt ist, schaltet sich der Ventilator nach einer Verzögerung von 6 Minuten aus.
- Seite 14 TIMER– UND FEUCHTIGKEITSSENSOREINSTELLUNG VERWENDEN SIE KEINE METALLSCHRAUBENZIEHER, MESSER ODER ANDERE SCHARFE GEGENSTÄNDE, UM DIE STEUERPLATINE NICHT ZU BESCHÄDIGEN. WARNUNG! Die Leiterplatte des Timers steht unter Netzspannung! Der Ventilator ist vor allen Einstellungsarbeiten vom Stromnetz zu trennen! Ein Kunststoffschrauben- zieher zur Einstellung der Ventilatorparameter ist im Lieferumfang enthalten. Verwenden Sie diesen zur Timereinstellung oder Einstellung eines Feuchtigkeitssollwerts.
- Seite 15 NETZANSCHLUSS Um den Ventilator an das Stromnetz anzuschliessen, erfüllen Sie die folgenden Schritte: • Ziehen Sie das Kabel über die luftdichte Kabeldurchführung an der Rückseite des Gehäuses. • Isolieren Sie die Leitungsenden auf einer Länge von 7–8 mm ab. • Entfernen Sie den Deckel der Steuereinheit (Abb.
- Seite 16 STÖRUNGSBEHEBUNG Störung Mögliche Ursachen Abhilfe Der Ventilator ist an das Stromnetz Keine Stromversorgung. Überprüfen Sie, ob die Stromver- angeschlossen, dreht sich aber sorgung richtig angeschlossen nicht und reagiert nicht auf die ist. Beseitigen Sie ansonsten den Steuerung. Anschlussfehler. Es besteht ein Problem mit der Nehmen Sie Kontakt mit Ihrem internen Verbindung.
- Seite 17 HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspan- nung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßge- blichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Nieder- spannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt.
- Seite 18 • Nicht fristgerechte technische Wartung des Geräts durch den Verbraucher. • Bei vom Verbraucher zugefügten äußerlichen Beschädigungen des Gehäuses und der inneren Einheiten (außer äußeren Änderungen am Gerät, welche für die Montage notwendig sind). • Änderungen an der Konstruktion des Gerätes oder technische Änderungen am Gerät. •...
- Seite 19 VN 80 VN-1 80/VNV-1 80 BK2...
- Seite 20 VN 80 K VN-1 80 K...
- Seite 21 VNV-1 80 KV VN-1 80 KP...
- Seite 22 VNV-1 80 KVK VNV-1 80...
- Seite 23 KP 80 KV 80 KVK 80...
- Seite 24 Montagemöglichkeiten für VN 80, VN-1 80, VN 80 K, VN-1 80 K...
- Seite 25 Montagemöglichkeiten für VNV-1 80 KV, VNV-1 80 KVK Montagemöglichkeiten für VNV-1 80 KP...
- Seite 26 Montagemöglichkeiten für Ventilatoren mit zusätzlichem Ansaugstutzen Ventilatorplatzierungsmöglichkeiten in Bezug auf Wände und Decke...
- Seite 27 Montageschritte für VN-1 80...
- Seite 28 Montageschritte für VN 80 Montageschritte für VN-1 80 K...
- Seite 30 Montageschritte für VNV-1 80 KV, VNV-1 80 KVK, VNV-1 80 KP...
- Seite 32 Anschluss der Ventilatoren Variante A, B, C, D Variante E...
- Seite 33 Anschlussschema des Ventilator-Basismodells Variante A, B, D Variante C Variante E Bezeichnungsschlüssel: L: Linie N: Phase S: externer Schalter Mit dem externen Schalter S kann der Ventilator auf eine der verfügbaren Lüftungsstufen eingestellt oder manuell deaktiviert werden.
- Seite 34 Anschlussschema der Ventilatoren mit dem Timer, einstellbaren Timer, Intervallschalter oder Feuchtigkeitssensor Variante A, B, D Variante E Bezeichnungsschlüssel: L: Linie N: Phase LT: Leitung zum Schalten des Ventilators auf maximale Lüftungsstufe S, S1, SB: externer Schalter Der Ventilator läuft bei geschlossenem SB-Schalter auf der 1. Stufe oder bei geöffnetem SB-Schalter ausgeschaltet.
- Seite 35 Wartung des Ventilators...
- Seite 36 Timer– und Feuchtigkeitssensoreinstellung VERWENDEN SIE KEINE METALLSCHRAUBENZIEHER, MESSER ODER ANDERE SCHARFE GEGENSTÄNDE, UM DIE STEUERPLATINE NICHT ZU BESCHÄDIGEN.
- Seite 37 Prüfzeichen Verkauft von (Name und Stempel des Händlers) Herstellungsdatum Verkaufsdatum...
- Seite 39 ABNAHMEPROTOKOLL _____________________________________________________________ Der Ventilator ist als betriebsfähig anerkannt.
- Seite 40 SIKU VertriebsgmbH | Sandstraße 13 | 2100 Stetten | Austria | Tel.: +43 2262 61 521 | www.siku.at | office@siku.at BDA_SIKU_VN_VNV_DE-2024-01...
