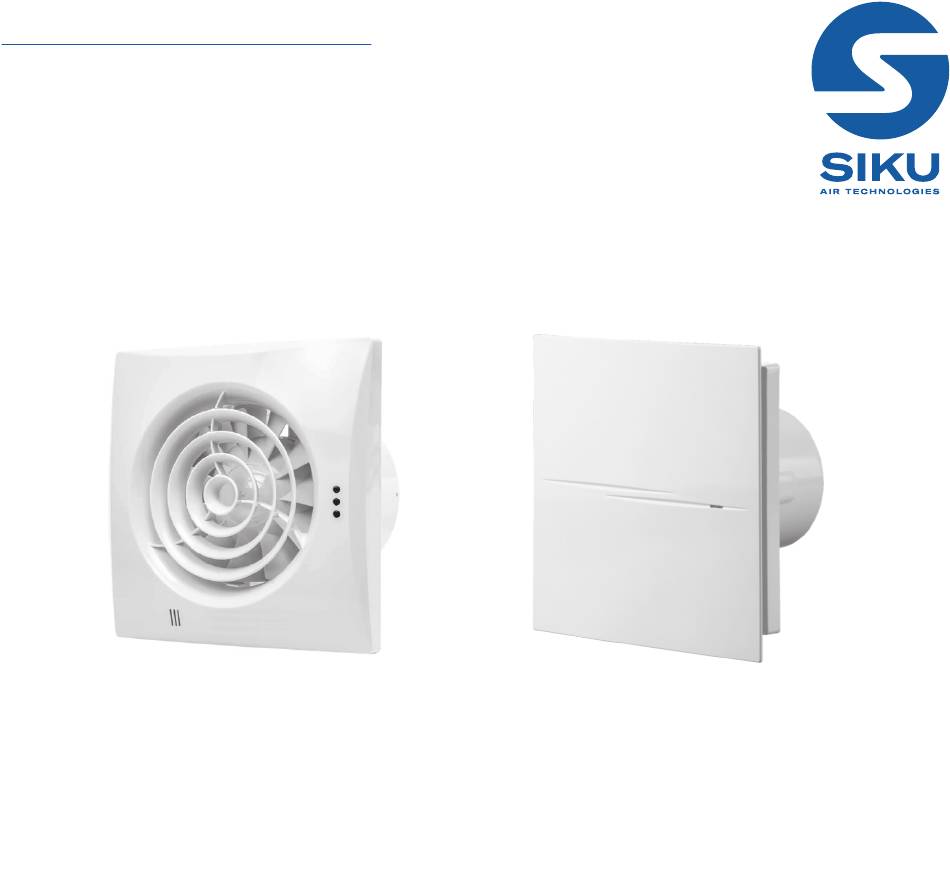

- Seite 1 BETRIEBSANLEITUNG SIKU Quiet SIKU Quiet-Q-Style Quiet Quiet-Q-Style AXIALVENTILATOREN...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts Quiet und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müs- sen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen,... -
Seite 3: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt. •... - Seite 4 selbst zu montieren, an das Stromnetz anzuschließen oder Wartungsarbeiten durchzuführen. Dies ist gefährlich und ohne Fachkenntnisse nicht möglich. Vor allen Arbeiten ist das Gerät vom Stromnetz zu trennen. • Das Gerät darf nur von Fachpersonal, das für Arbeiten an elektrischen Anlagen mit einer Nennspannung bis 1000 V berechtigt ist, an das Stromnetz angeschlossen werden.
-
Seite 5: Lieferumfang
LIEFERUMFANG Ventilatoren 1 Stk. Schrauben und Dübel 4 Stk. Schraubenzieher aus Kunststoff (nur für Modelle mit Timer) 1 Stk. Betriebsanleitung 1 Stk. Verpackungskarton 1 Stk. Dichtung 1 Stk. KURZBESCHREIBUNG Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Axialventilator zur Entlüftung von kleinen bis mittelgroßen Wohnräumen. -
Seite 6: Bezeichnungschlüssel
BEZEICHNUNGSSCHLÜSSEL Quiet 100 Duo T 220 V, 60 Hz Netzparameter _: 220-240 V, 50 Hz 220 V, 60 Hz: Versorgungsspannung 220 V, Netzfrequenz 60 Hz 12: Versorgungsspannung 12 V, Netzfrequenz 50 Hz Zusätzliche Optionen V: Schnurschalter T: Nachlaufschalter T1: Einschaltverzögerung und Nachlaufschalter... -
Seite 7: Montage
- Gemäß der Anforderungen der IEC 60364-7-701 (in der aktuellen Fassung) -Gemäß der Anforderungen der nationalen Normen des Montagelandes. Quiet, Quiet ... T, Quiet ... TH, Quiet ... TP Quiet ... V, Quiet ... VT, Quiet ... VTH... -
Seite 8: Einstellung Des Ventilators
EINSTELLUNG DES VENTILATORS DIE LEITERPLATTE DES TIMERS IST UNTER NETZSPANNUNG. VOR DER EINSTELLUNG STELLEN SIE SICHER, DASS DER VENTILATOR VOLLSTÄNDIG VON DER STROMVERSORGUNG GETRENNT IST. i —Einschalten und Einstellung des Intervalltimers erfolgt mit dem Potentiometer Zum Ausschalten des Intervalltimers stellen Sie das Potentiometer in die ganz linke Position. -
Seite 9: Wartungshinweise
WARTUNGSHINWEISE Wartungsarbeiten sind spätestens nach 6 Monaten durchzuführen. Wartungsschritte: • Trennen Sie den Ventilator von der Stromversorgung und stellen Sie sicher, dass der Strom abgeschaltet ist (Abb. 21). • Entfernen Sie die Frontabdeckung und reinigen Sie den Ventilator mit einem weichen Tuch oder einem Pinsel (Abb. -
Seite 10: Lagerungs- Und Transportvorschriften
LAGERUNGS- UND TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5°C bis +40°C und einer relativen Luftfeuchtigkeit bis maximal 70% lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig. -
Seite 11: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspan- nung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßge- blichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Nieder- spannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 12 • Nicht fristgerechte technische Wartung des Geräts durch den Verbraucher. • Bei vom Verbraucher zugefügten äußerlichen Beschädigungen des Gehäuses und der inneren Einheiten (außer äußeren Änderungen am Gerät, welche für die Montage notwendig sind). • Änderungen an der Konstruktion des Gerätes oder technische Änderungen am Gerät. •...
- Seite 13 Abmessungen, mm Ø D Quiet 100 Quiet-Q-Style 100 Quiet 125 Quiet 150...
- Seite 14 Rastnasen...
- Seite 15 Quiet 100/125 Ventilator läuft nicht L(2) N(3) Schalter S - EIN oder Schnurschalter L(2) N(3) Ventilator läuft Quiet 100/125 V Schalter S - AUS oder Schnurschalter L(2) N(3)
- Seite 16 Quiet 100/125 T/T1 Quiet 100/125 T/T1 T/VT T/VT LT(1) LT(1) Ventilator läuft nicht Ventilator läuft nicht Ventilator läuft nicht Ventilator läuft nicht L(2) L(2) N(3) N(3) Schalter S - EIN Schalter S - EIN Schalter S - EIN Schalter S - EIN...
- Seite 17 Quiet 100/125 TH Quiet 100/125 TH LT(1) LT(1) Ventilator läuft nicht Ventilator läuft nicht L(2) L(2) N(3) N(3) Schalter S - EIN Schalter S - EIN oder Schnurschalter oder Schnurschalter Nein Nein LT(1) LT(1) Feuchtigkeit liegt Feuchtigkeit liegt L(2) L(2) über dem Sollwert...
- Seite 18 Quiet 100/125 TP LT(1) Ventilator läuft nicht L(2) N(3) Bewegungsmeldung Ventilator läuft Keine Bewegungsmeldung Die Bewegung ist aufgehört Einschalten des Nachlaufschalters (2 bis 30 Minuten)
- Seite 19 N(3) Schalter S - EIN oder Schnurschalter LT(1) L(2) N(3) Ventilator läuft auf der ersten Lüftungsstufe Quiet 100/125 Duo V (Lüftungsstufe 1) Schalter S - AUS oder Schnurschalter LT(1) L(2) N(3) Quiet 100/125 Duo (Lüftungsstufe 2) LT(1) Ventilator läuft nicht...
- Seite 20 Schalter S - EIN speed speed LT(1) LT(1) oder Schnurschalter oder Schnurschalter L(2) L(2) N(3) N(3) Quiet 100/125 Duo V (Lüftungsstufe 1 und 2) Quiet 100/125 Duo V (Lüftungsstufe 1 und 2) LT(1) LT(1) L(2) L(2) Schalter Speed Schalter Speed speed speed LT(1)
- Seite 21 Quiet 100/125 Duo T LT(1) LT(1) L(2) L(2) N(3) N(3) 6/12/24 Stunden Intervaltimer Ventilator läuft auf Ventilator läuft nicht der ersten Lüftungsstufe Kontakt des Schalters S Kontakt des Schalters S Einschalten des Intervaltimers oder des Schnurschalters ist oder des Schnurschalters ist...
- Seite 22 Quiet 100/125 Duo TH Ventilator läuft auf LT(1) der ersten Lüftungsstufe L(2) Kontakt des Schalters S oder N(3) des Schnurschalters ist GEÖFFNET Nein Feuchtigkeit liegt LT(1) über dem Sollwert Einschalten der Einschaltverzögerung L(2) (60 Sekunden) N(3) Einschalten der Einschaltverzögerung (60 Sekunden) Kontakt des Schalters S oder des Schnurschalters ist während...
- Seite 23 Rastnasen...
- Seite 25 Prüfzeichen Verkauft von (Name und Stempel des Händlers) Herstellungsdatum Verkaufsdatum...
- Seite 27 ABNAHMEPROTOKOLL Quiet ___________________________________________________ Der Ventilator ist als betriebsfähig anerkannt.
- Seite 28 SIKU VertriebsgmbH | Sandstraße 13 | 2100 Stetten | Austria | Tel.: +43 2262 61 521 | www.siku.at | office@siku.at BDA_SIKU_Quiet_Quiet-Q-Style_DE-2024-01...
