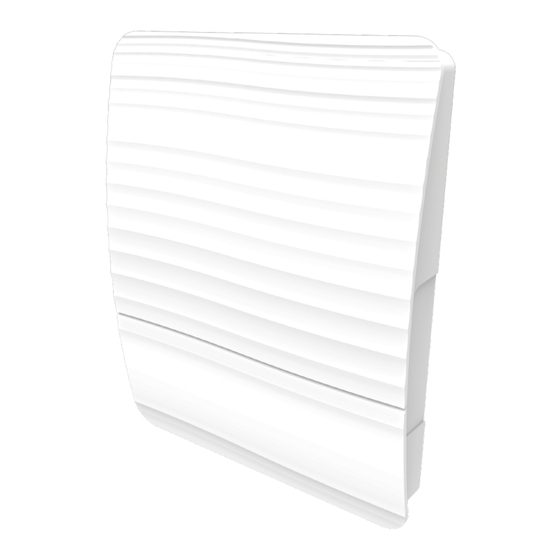

- Seite 1 AXIALVENTILATOR 100 AC AS BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT Lieferumfang ................................................. 6 Kurzbeschreibung ............................................. 6 Betriebsvorschriften ............................................6 Bezeichnungsschlüssel ........................................... 7 Montage ................................................. 7 Einstellung des Ventilators ........................................... 8 Wartung .................................................. 9 Lagerungs- und Transportvorschriften ....................................9 Herstellergarantie ............................................... 10... - Seite 3 Diese Betriebsanleitung für den Axialventilator 100 AC AS muss von Wartungs- und Bedienpersonal durchgelesen werden. Die Betriebsanleitung enthält die Informationen über den Verwendungszweck, die Bestückung, die Funktions- und Bauweise des Axialventilators 100 AC AS und alle seinen Modifikationen. Das Wartungspersonal sollte über ein theoretisches Wissen und eine praktische Erfahrung im Bereich der Lüftung verfügen.
- Seite 4 ERFÜLLEN SIE DIE VORLIEGENDEN BETRIEBSANFORDERUNGEN, UM EINE ORDNUNGSGEMÄßE FUNKTION UND EINE LANGE LEBENSDAUER DES VENTILATORS SICHERZUSTELLEN. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Service- und Wartungsarbeiten sind ausschließlich von Fachpersonal vorzunehmen, welches über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000 V verfügt.
- Seite 5 einen Luftrückstau zu vermeiden und zugleich eine ordnungsgemäße Verbrennung von Abgasen und Gasen durch den Schornstein zu gewährleisten, ist auf eine ausreichende Luftzufuhr zu achten. Die Förderluft darf keinen Staub, keine Dämpfe, Festfremdstoffe, klebrigen Stoffe oder Faserstoffe enthalten. Das Gerät ist nicht für den Einsatz in einer entzündungs- und explosionsgefährdeten Umgebung, die z.B.
-
Seite 6: Lieferumfang
LIEFERUMFANG Ventilator: 1 St. Schrauben und Dübel: 4 St. Schraubenzieher aus Kunststoff (nur für Modelle mit Timer): 1 St. Betriebsanleitung: 1 St. Verpackungskarton: 1 St. KURZBESCHREIBUNG Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Axialventilator zur Entlüftung von kleinen bis mittelgroßen Wohnräumen, die im Winter beheizt werden. -
Seite 7: Bezeichnungsschlüssel
BEZEICHNUNGSSCHLÜSSEL 100 AC AS (220-240 V/60 Hz) Ч Stromversorgung _: 220-240 V/50 Hz 220-240 V/60 Hz: Stromversorgung 220-240 V, Frequenz 60 Hz Motortyp:Zusätzliche Optionen: _: Basisausführung (Ein- und Ausschalten) T1-i: Einschaltverzögerung, Nachlaufschalter und Intervalltimer TH: Nachlaufschalter und Feuchtesensor Motortyp: _: einstufiger Motor... -
Seite 8: Einstellung Des Ventilators
EINSTELLUNG DES VENTILATORS : Drehen Sie zur Einstellung des Feuchte-Sollwerts den Drehknopf des Potentiometers H im Uhrzeigersinn, um die Einschaltfeuchte zu erhöhen und entgegen dem Uhrzeigersinn, um diese entsprechend zu reduzieren (von 60% bis 90%). : Einschalten und Einstellung des Intervalltimers erfolgt mit dem Potentiometer T Zum Ausschalten des Intervalltimers stellen Sie das Potentiometer T in die ganz linke Position. -
Seite 9: Wartung
WARTUNG Wartungsarbeiten am Ventilator sind spätestens nach 6 Monaten durchzuführen. Wartungsschritte: • Trennen Sie den Ventilator von der Stromversorgung und stellen Sie sicher, dass der Strom abgeschaltet ist (Abb. 17). • Entfernen Sie die Frontabdeckung und reinigen Sie den Ventilator mit einem weichen Tuch oder einer Bürste (Abb. 18). •... -
Seite 10: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über die Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit und Niederspannungsrichtlinie 2014/35/EU, und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach der Prüfung des Produktes auf das oben genannte ausgestellt. - Seite 11 Änderungen am Gerät, welche für die Montage notwendig sind). • Änderungen an der Konstruktion des Gerätes oder technische Änderungen am Gerät. • Austausch und Verwendung von Einheiten oder Teilen, die nicht durch den Hersteller vorgesehen sind. • Unzweckmäßige Benutzung des Geräts. •...
- Seite 12 ø99...
- Seite 14 100 AC AS 100 AC AS T1-i Ventilator läuft nicht Einschalten des Schalter S ist eingeschaltet Intervalltimers (6/12/24 Stunden) Einschalten der Einschaltverzögerung Ventilator läuft für 60 Sekunden Einschalten des Nachlaufschalters (2 bis 30 Minuten) Schalter S ist ausgeschaltet während Countdown der Einschaltverzögerung...
- Seite 15 100 AC AS Duo T 6/12/24 Stunden Intervalltimer Ventilator läuft mit Ventilator läuft nicht niedriger Geschwindigkeit Einschalten des Schalter S ist eingeschaltet Schalter S ist eingeschaltet Intervalltimers (6/12/24 Stunden) Einschalten der Einschalten der Ventilator läuft mit Einschaltverzögerung für 60 Sekunden Einschaltverzögerung für 60 Sekunden...
- Seite 16 100 AC AS TH Ventilator läuft nicht Schalter S ist eingeschaltet Einschalten der Einschaltverzögerung für 60 Sekunden Nein Schalter S ist ausgeschaltet Feuchtigkeit liegt über dem Sollwert während Countdown der Einschaltverzögerung Nein Ventilator läuft Schalter S ist ausgeschaltet Ventilator läuft...
- Seite 17 100 AC AS Duo TH Ventilator läuft nicht Schalter S ist eingeschaltet Einschalten der Einschaltverzögerung für 60 Sekunden Nein Schalter S ist ausgeschaltet Feuchtigkeit liegt über dem Sollwert während Countdown der Einschaltverzögerung Nein Ventilator läuft mit niedriger Geschwindigkeit Schalter S ist ausgeschaltet Ventilator läuft mit...
- Seite 19 Prüfzeichen Verkauft von (Name und Stempel des Händlers) Herstellungsdatum Verkaufsdatum...
- Seite 20 Abnahmeprotokoll T1-i AC AS Duo 220-240 V 60 Hz Der Ventilator ist als betriebsfähig anerkannt SIKU164DE-03...
