Gebrauchsanleitung für SIMATIC NET Industrial Ethernet FastConnect Stripping Tool

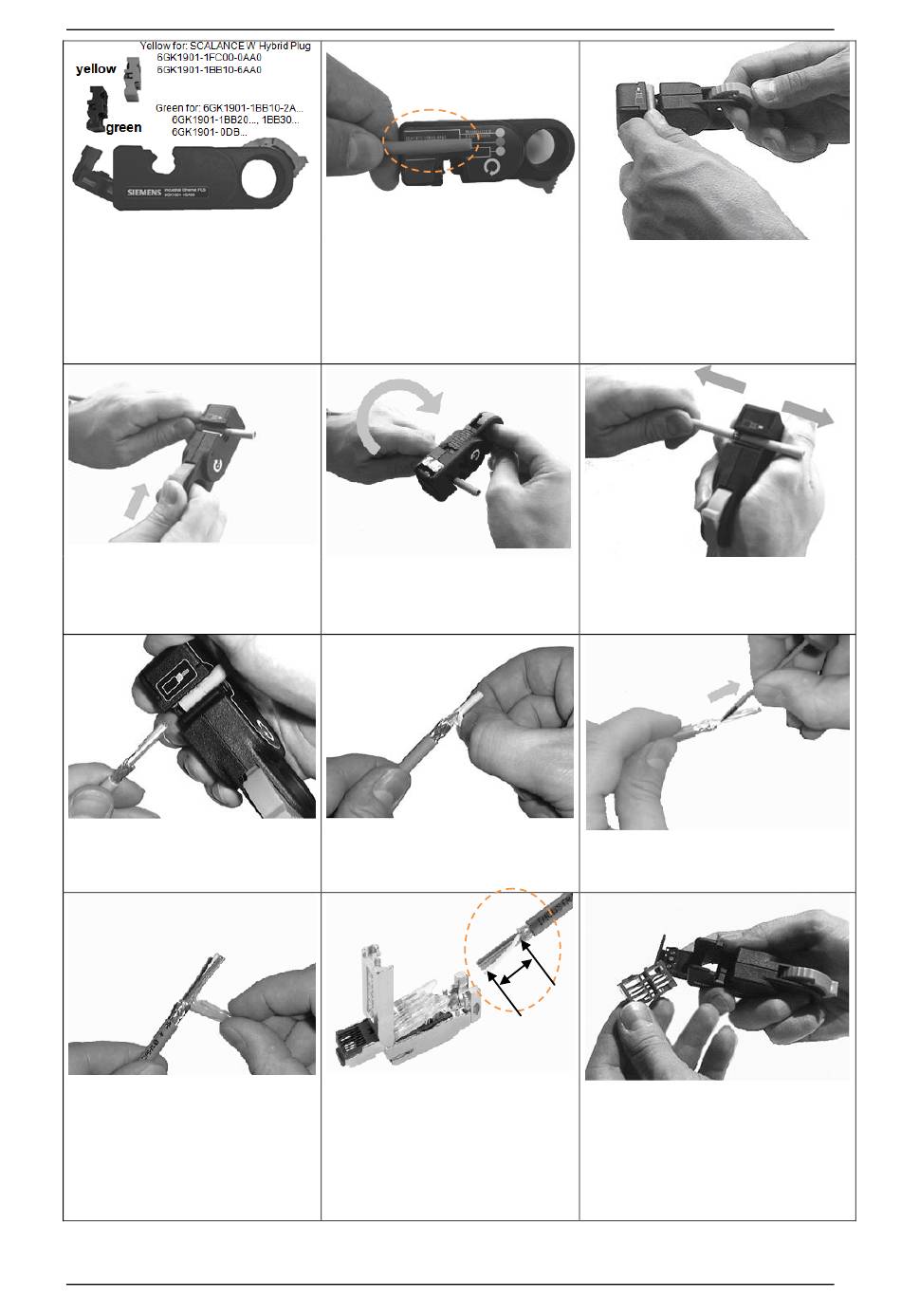

1. Setzen Sie die erforderliche
Messerkassette in das
Abisolierwerkzeug ein.
Bei Abisolierwerkzeugen, die mit
gelber Messerkassette ausgeliefert
wurden, ist nach dem Umbau die
Schnitttiefe mit der mittleren
Inbusschraube zu justieren!
5. Spannen Sie das Abisolierwerkzeug
bis zum Anschlag.
8. Entnehmen Sie nach dem Entspannen
des Werkzeugs die im Werkzeug
verbliebenen Leitungsreste.
11. Ziehen Sie die Schutzfolie von den
Adern ab.
12. Stellen Sie sicher, dass die Adern
durch das Absetzen des
Leitungsmantels und des Schirms
nicht eingeschnitten wurden. Sollte
dies der Fall sein, ist ein Justieren
der Schneidmesser erforderlich.
Weitere Informationen zum Netzaufbau finden Sie im SIMATIC NET Industrial Ethernet
Netzhandbuch
Copyright © 2018 Siemens AG
2. Nehmen Sie das Abisolierwerkzeug in
die rechte Hand.
3. Messen Sie die Leitungslänge durch
Anlegen der Leitung an die
Maßschablone ab. Benutzen Sie den
Zeigefinger der linken Hand als
Anschlag.
6. Drehen Sie das Abisolierwerkzeug
zum Abisolieren der Leitung bei
-PVC-Isolierung ca. 4 mal,
-PUR-Isolierung ca. 8 mal in
Pfeilrichtung.
9. Falls beim Abisoliervorgang die weiße
Füllmasse nicht mit entfernt wurde,
entfernen Sie diese durch Abziehen
von Hand.
für
6GK1901-1BBx0-xxx
13. Befolgen Sie zur Montage der Leitung
die ihrem Stecker bzw. Outlet
beiliegenden Montageanleitung.
14. Achten Sie darauf, dass die
Adernlängen den Abmessungen der
Montageanleitungen der jeweiligen
Stecker entsprechen.
4. Legen Sie das abgemessene
Leitungsende in das Abisolierwerkzeug.
Anschlag für die Leitungslänge ist der
Zeigefinger der linken Hand.
7. Ziehen Sie das Abisolierwerkzeug im
geschlossenen Zustand mit den Mantel-
und Schirmresten vom Leitungsende ab.
10. Die Schutzfolie lässt sich leichter
entfernen, wenn Sie diese zwischen den
Adern mit einem Schraubenzieher
anritzen.
18 mm
15. Erneuern Sie die Messerkassette nach
ca:
- 1500 Arbeitsgängen bei Leitungen
mit PVC Außenmantel
- 150 Arbeitsgängen bei Leitungen
mit PUR Außenmantel
Bestellnummern für Messerkassetten:
grün: 6GK1901-1GB01
gelb: 6GK1901-1GB00
6GK1 901-1GA00
