SEG Electronics GmbH
Handbuch BUA1 DE

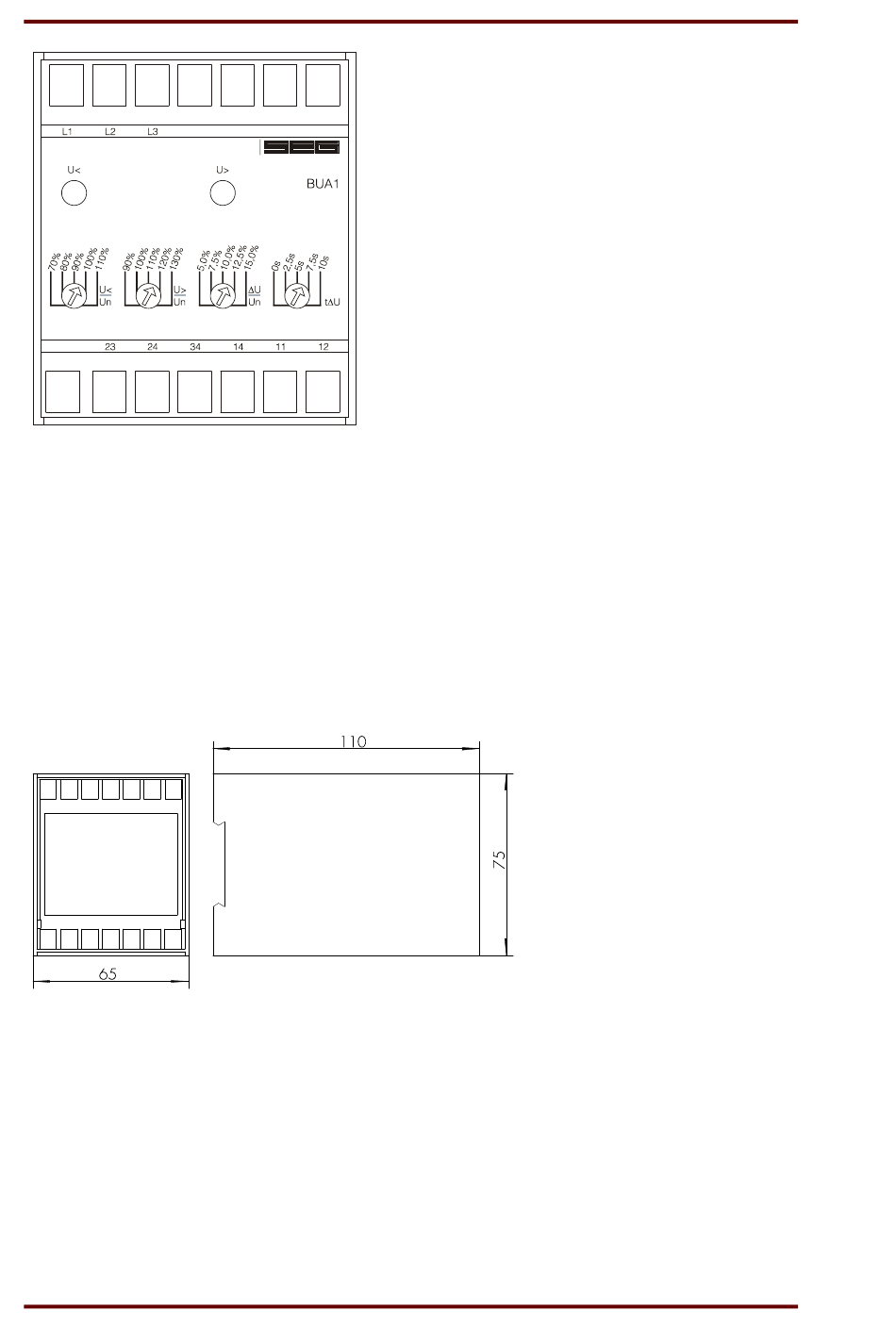

Abbildung 1: Frontplatte
Das BUA1 ist, wie alle Geräte der BASIC LINE, für die Schnappschienenbefestigung auf
Hutschiene nach DIN EN 50022 vorgesehen. Die Frontplatte des Gerätes wird durch eine
plombier-bare Klarsichtabdeckung geschützt.
Zur Einstellung des Gerätes bitte die Klarsichtabdeckung des Gerätes mit einem Schraubendreher
an den dafür vorgesehenen Aussparungen öffnen!
LED
Die LED U< leuchtet bei Betrieb ohne Störung. Die LED U> leuchtet bei einer
Überspannungsauslösung. Bei Unterspannungen bzw. ΔU oder Unterfrequenzauslösung erlischt
die LED U<.
Abbildung 2: Maßbild BUA1
4
DOK-TD-BUA1D Rev. B
