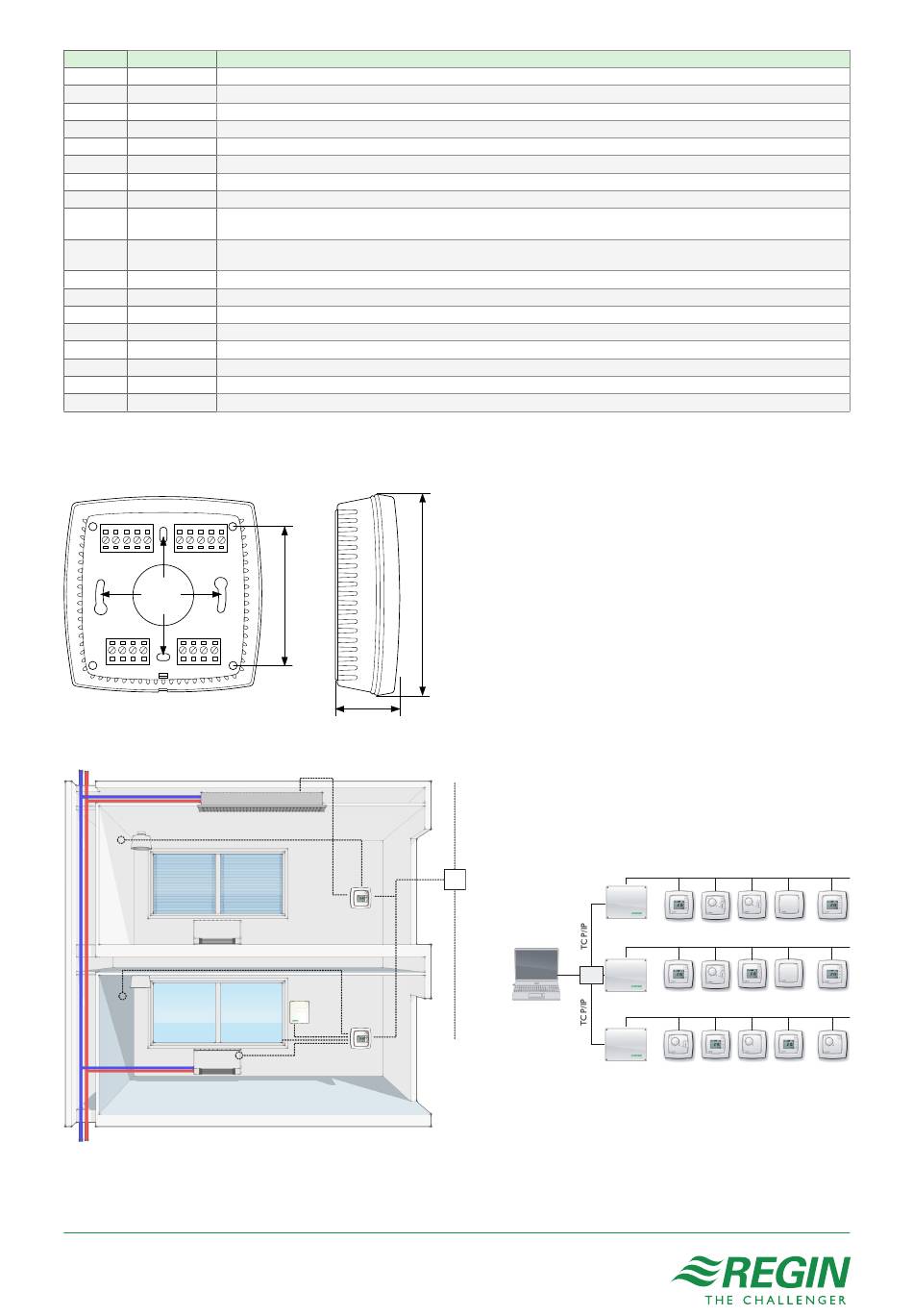

Klemme
Bezeichnung
Betrieb
10
G
Versorgungsspannung 24 V AC
11
G0
Versorgungsspannung 0 V
12
DO1
Ausgang mit Ventilatoranst. I
13
DO2
usgang mit Ventilatoranst. II
14
DO3
Ausgang mit Ventilatoranst. III
20
GDO
24 V AC Ausgang gemeinsam für DO
21
G0
0 V gemeinsam für UO (falls 0...10 V Stellantrieb verwendet wird)
22
DO4
Ausgang für Stoßlüftung
Ausgang für stetigen Ventilstellantrieb oder thermischen Stellantrieb oder Zweipunkt-Stellantrieb. Heizung (WE) oder
23
UO1
Kühlung oder Heizung/Kühlung über Change-over.
Ausgang für stetigen Ventilstellantrieb oder thermischen Stellantrieb oder Zweipunkt-Stellantrieb. Heizung (WE) oder
24
UO2
Kühlung oder Heizung/Kühlung über Change-over.
30
AI1
Eingang für externen Fühler
31
UI1
Eingang für Change-Over Fühler alt. potenzialfreier Kontakt
32
DI1
Eingang für Präsenzmelder oder Fensterkontakt
33
DI2/CI
Eingang für Regins Kondensationsdetektor KG-A/1 oder Fensterkontakt
40
+C
24 V DC Ausgang, gemeinsam für DI und UI
41
AGnd
Analoge Masse
42
A
RS485 Kommunikation A
43
B
RS485 Kommunikation B
Abmessungen
60
Anwendungsbeispiele
Condensation sensor
Temperature
sensors
Presence
Window
detector
switch
Produktdokumentation
Die Produktdokumentation ist auf www.regincontrols.de erhältlich..
REGIN CONTROLS DEUTSCHLAND GMBH
Telefon: +49 30 77 99 40
Internet: www.regincontrols.de
E-Mail: info@regincontrols.de
68
31
mm
Modbus
EXOline
RB3
Fan-coil
95
EXOscada
HUB
SCADA
RC-CFO
— 6 —
RS485
EX8282
RC-C...
RS485
RC-C...
EX8282
RS485
RC-C...
EX8282
