Change-Over-Funktion
RC-CFO hat einen Change-Over-Eingang, der den Stell-
antrieb an UO1 je nach Bedarf automatisch auf Heizen
oder Kühlen umstellt. An den Eingang kann ein PT1000
Vorlauffühler montiert werden, um die Temperatur am
Erhitzer(Wasser)/Kühler (Wasser) zu messen. Solange
das Heizungsventil zu mehr als 20 % geöffnet ist oder
immer, wenn es das Ventil arbeitet, wird der Unterschied
zwischen der Medientemperatur und der Raumtempe-
ratur berechnet. Der Regelmodus wird abhängig von der
Temperaturdifferenz geändert.
Alternativ kann ein potenzialfreier Kontakt verwendet
werden. Ist der Kontakt geöffnet, arbeitet der Regler mit
der Heizfunktion. Bei geschlossenem Kontakt ist die Küh-
lfunktion aktiv.
Regelung der Elektroheizung
Die Funktion arbeitet in Sequenz mit dem Erhitzer an
UO1 und der Change-over Funktion an UO2. Um diese
Funktion zu aktivieren, wird der Regelmodus „Heizung/
Kühlung mit Change-over für Kühlung" über das Regio
tool
eingestellt. Die Change-over-Funktion wird dann
©
verwendet um zwischen Sommer- und Wintermodus
umzuschalten.
An UO2 wird der Stellantrieb angeschlossen, der im Som-
mermodus im Kühlbetrieb und im Wintermodus im Heiz-
betrieb arbeitet.. Im Sommermodus arbeitet RC-CFO als
Heiz-/Kühlregler und im Wintermodus als Heizung-/Hei-
zungsregler. UO2 wird zuerst ausgelöst, dann UO1 (Der
elektrische Erhitzer).
Der elektrische Erhitzer, die mit UO1 verbunden wird,
startet nur, wenn der Erhitzer auf UO2 dem Wärmebedarf
nicht gerecht werden kann.
Bitte beachten Sie, dass Regio keinen Eingang zum
Überwachen von Ventilatorbetriebsmeldung und Über-
temperatur der Heizung besitzt. Diese Funktionen müssen
stattdessen durch SCADA bedient werden.
Sollwer t
Im Belegtmodus regelt der Regler den Heiz- (WE=22°C)
oder den Kühlsollwert (WE=24°C) aus. Diese Sollwerte
können zentral oder lokal mit den DIP-Switches geändert
werden.
Der Sollwert kann mit dem Sollwertdrehknopf nach
unten oder oben verändert werden (FS=±3°C). Das
Umschalten zwischen Heiz- und Kühlsollwert geschieht je
nach Heiz- und Kühlbedarf automatisch im Regler.
Eingebaute Sicherheitsfunktionen
RC-CFO hat einen Eingang für einen Kondensations-
detektor, um Kondensation vorzubeugen. Der Regler ver-
fügt ebenfalls über eine Frostschutzfunktion. Diese Funk-
tion beugt Frostschäden vor, indem sichergestellt wird,
dass die Raumtemperatur nicht unter 8°C fällt, wenn der
Regler im Aus-Modus ist.
REGIN CONTROLS DEUTSCHLAND GMBH
Telefon: +49 30 77 99 40
Internet: www.regincontrols.de
E-Mail: info@regincontrols.de
Anzeigen

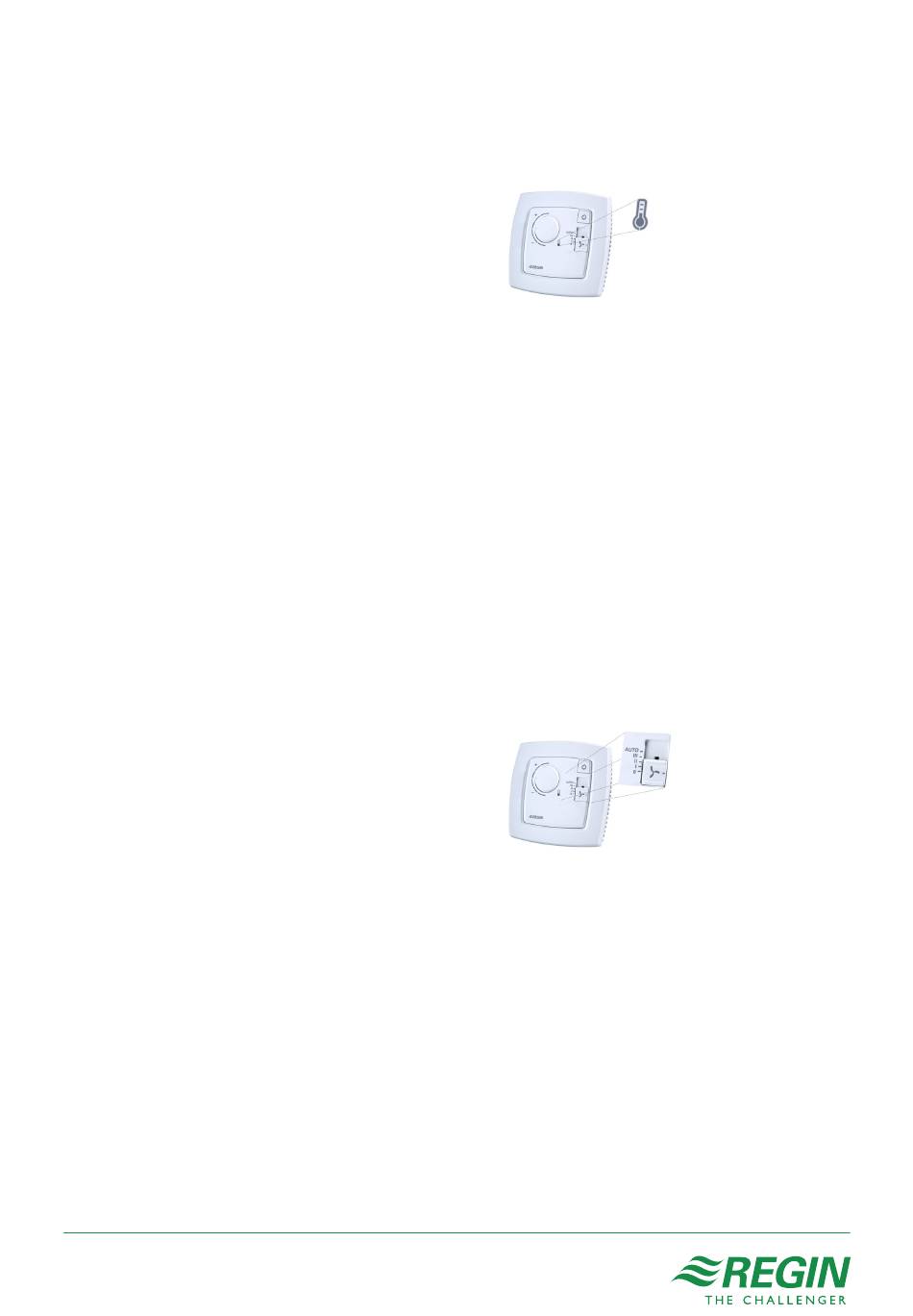

Der Regler hat eine LED in Form eines Thermometers auf
der Frontseite. Die LED leuchtet rot, wenn die Heizrege-
lung, und blau, wenn die Kühlregelung aktiviert ist. Keine
LED Anzeige bedeutet, dass weder Heiz- noch Kühlrege-
lung aktiv ist.
Blockierschutz
Für alle Stellantriebtypen ist der Blockierschutz vorpro-
grammiert. Der Blockierschutz erfolgt in (in Stunden) ein-
stellbaren Intervallen (WE=23 h). Ist die Blockierschutz-
funktion aktiv, wird entsprechend der konfigurierten
Motorlaufzeit ein Auf-Signal an den Stellantrieb gesendet.
Danach wird ein gleich langes Zu-Signal gesendet und die
Blockierschutzfunktion beendet. Die Blockierschutzfunk-
tion ist ausgeschaltet, sollte das Intervall auf 0 Stunden
eingestellt sein.
Ventilatorregelung
RC-CF besitzt einen Ventilatorschiebeschalter mit den
folgenden Positionen:
Auto
Automatische Regelung der Ventilatorstufe in
Abhängigkeit der Raumtemperaturregelung.
0
manuelle Einstellung aus.
I
Niedrigste Stufe, manuelle Einstellung.
II
Mittlere Stufe, manuelle Einstellung.
III
Höchste Stufe, manuelle Einstellung
In den Betriebsmodi Aus und Nicht belegt, wird der
Ventilator gestoppt, unabhängig von den Positionen des
Ventilatorschalters.
RC-CFO
RC-CFO
— 3 —
— 3 —
Letzte Änderung 2019-04-30
