Montieren
4.2 Module montieren
45 mm breite Peripheriemodule montieren (frontal)
Videosequenz ansehen (https://support.industry.siemens.com/cs/ww/de/view/95886672)
Die 45 mm breiten Peripheriemodule haben oben und unten eine Befestigungsstelle.
Um ein 45 mm breites Peripheriemodul zu montieren, gehen Sie folgendermaßen vor:
1. Bohren Sie 2 Befestigungslöcher mit 4,5 mm Durchmesser im Abstand von 149,6 mm.
2. Verschrauben Sie das Peripheriemodul mit den Schrauben an beiden Befestigungsstellen
(Anziehdrehmoment 1,2 Nm).

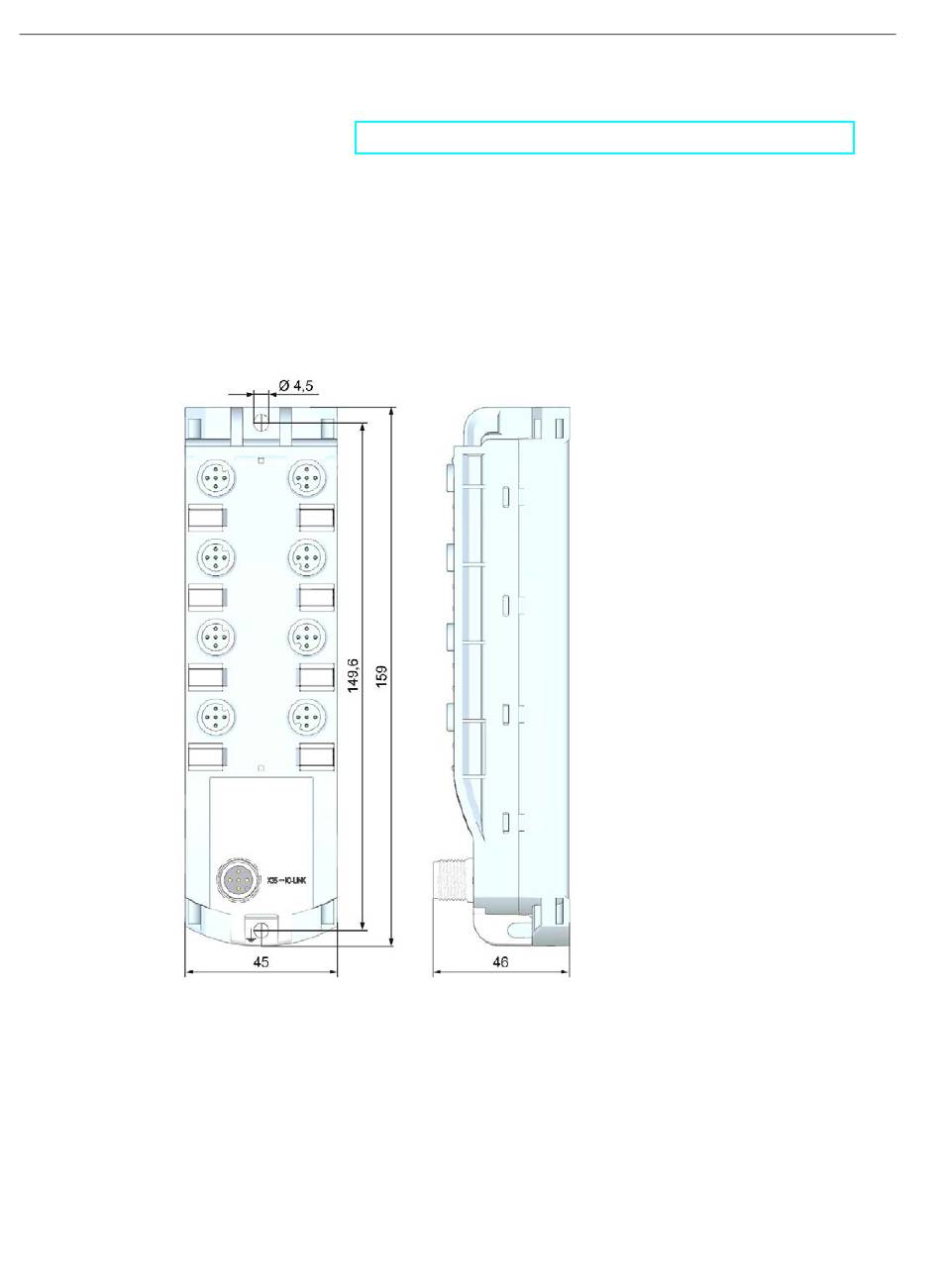

Das folgende Bild zeigt die Maße zur Befestigung am Beispiel des IO-Link Peripheriemoduls
DI 8x24VDC M12-L 8xM12.
Bild 4-3
22
Maße für Montage von 45 mm Peripheriemodulen
