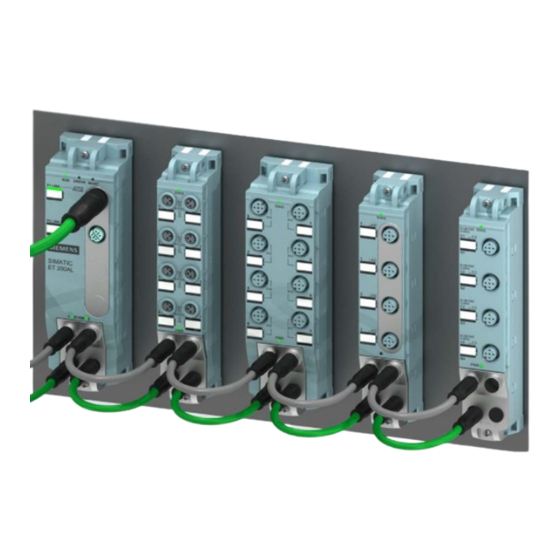

Siemens SIMATIC ET 200AL Gerätehandbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Module
  5. SIMATIC ET 200AL
  6. Gerätehandbuch
Siemens SIMATIC ET 200AL Gerätehandbuch

Siemens SIMATIC ET 200AL Gerätehandbuch

Digitalein-/digitalausgabemodul
Vorschau ausblenden Andere Handbücher für SIMATIC ET 200AL:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC ET 200AL

Inhaltszusammenfassung für Siemens SIMATIC ET 200AL

  • Seite 2 Vorwort ___________________ Wegweiser Dokumentation ___________________ SIMATIC Produktübersicht ___________________ Konfigurationsarten Digitalein-/Digitalausgaben ET 200AL Digitalein-/Digitalausgabemodul DIQ 16x24VDC/0.5A 8xM12 ___________________ Zählen (6ES7143-5AH00-0BA0) ___________________ Technische Daten Gerätehandbuch ___________________ PROFIenergy ___________________ Maßbild 03/2019 A5E38688074-AC...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

    Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation ........................6 Produktübersicht ........................... 10 Eigenschaften ........................10 Bedien- und Anzeigeelemente ....................13 Konfigurationsarten Digitalein-/Digitalausgaben ..................14 Übersicht ..........................14 Anschließen ........................... 15 3.2.1 Anschluss- und Prinzipschaltbild ................... 15 3.2.2 Anschlussbelegung ........................ 16 Parameter/Adressraum ......................22 3.3.1 Parameter ..........................
  • Seite 6 Inhaltsverzeichnis Konfigurationsart 4xCount ...................... 52 4.2.1 Anschließen ..........................52 4.2.1.1 Anschluss- und Prinzipschaltbild .................... 52 4.2.1.2 Anschlussbelegung ......................... 53 4.2.2 Parameter/Adressraum ......................56 4.2.2.1 Parameter ..........................56 4.2.2.2 Erklärung der Parameter ......................59 4.2.2.3 Belegung der Steuerschnittstelle .................... 62 4.2.2.4 Erläuterungen zur Steuerschnittstelle ..................

  • Seite 7: Wegweiser Dokumentation

    Wegweiser Dokumentation Die Dokumentation für das Dezentrale Peripheriesystem SIMATIC ET 200AL gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200AL. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung.

  • Seite 8: Anwendungsbeispiele

    Überblick über Ihre laufenden Anfragen verschaffen. Um die volle Funktionalität von "mySupport" zu nutzen, müssen Sie sich einmalig registrieren. Sie finden "mySupport" im Internet (https://support.industry.siemens.com/My/ww/de/). "mySupport" - Dokumentation In "mySupport" haben Sie im Bereich Dokumentation die Möglichkeit ganze Handbücher oder nur Teile daraus zu Ihrem eigenen Handbuch zu kombinieren.
  • Seite 9 Mit dem TIA Selection Tool erzeugen Sie aus Ihrer Produktauswahl oder Produktkonfiguration eine vollständige Bestellliste. Sie finden das TIA Selection Tool im Internet (http://w3.siemens.com/mcms/topics/de/simatic/tia-selection-tool). SIMATIC Automation Tool Mit dem SIMATIC Automation Tool können Sie unabhängig vom TIA Portal gleichzeitig an verschiedenen SIMATIC S7-Stationen Inbetriebsetzungs- und Servicetätigkeiten als...
  • Seite 10 Wegweiser Dokumentation PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: ● Die Topologie-Übersicht scannt selbsttätig das PROFINET-Netz und alle angeschlossenen Komponenten. ● Der IO-Check ist ein schneller Test der Verdrahtung und des Modulausbaus einer Anlage.

  • Seite 11: Produktübersicht

    Produktübersicht Eigenschaften Artikelnummer 6ES7143-5AH00-0BA0 Ansicht des Moduls Bild 2-1 Ansicht des Digitalein-/Digitalausgabemoduls DIQ 16x24VDC/0.5A 8xM12 Digitalein-/Digitalausgabemodul DIQ 16x24VDC/0.5A 8xM12 (6ES7143-5AH00-0BA0) Gerätehandbuch, 03/2019, A5E38688074-AC...
  • Seite 12 Produktübersicht 2.1 Eigenschaften Eigenschaften Das Modul hat folgende technische Eigenschaften: ● 16 Digitalein- bzw. Digitalausgänge, je nach Konfiguration und Parametrierung – 8 DIQ-Signale liegen an 1L+ (Non-Switched) – 8 DIQ-Signale liegen an 2L+ (Switched) ● M12 Buchsen für den Anschluss von Sensoren und Aktoren ●...
  • Seite 13 ● Stecker ● Leitungen ● Stripping Tool für ET-Connection ● Verschlusskappe M8 ● Verschlusskappe M12 Siehe auch Weitere Informationen zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200AL (https://support.industry.siemens.com/cs/de/de/view/89254965) im Kapitel Zubehör/Ersatzteile. Digitalein-/Digitalausgabemodul DIQ 16x24VDC/0.5A 8xM12 (6ES7143-5AH00-0BA0) Gerätehandbuch, 03/2019, A5E38688074-AC...

  • Seite 14: Bedien- Und Anzeigeelemente

    Produktübersicht 2.2 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente Das folgende Bild zeigt die Bedien- und Anzeigeelemente des Digitalein- /Digitalausgabemoduls DIQ 16x24VDC/0.5A 8xM12. ① DIAG: LED-Anzeige für den Diagnosestatus ② X10 bis X17: Buchsen für das Ein-/Ausgangssignal ③ PWR: LED-Anzeige für die Lastspannung 2L+ ④...

  • Seite 15: Konfigurationsarten Digitalein-/Digitalausgaben

    Konfigurationsarten Digitalein-/Digitalausgaben Übersicht Einleitung Mit den Konfigurationsarten für Digitalein- und Digitalausgaben können Sie jeden Kanal des Moduls passend zu Ihrer Anwendung konfigurieren, wahlweise als Eingang oder als Ausgang. Die Nutzung der Kanäle legen Sie über die verfügbaren Konfigurationsarten fest: ● DIQ: Sie können jeden Kanal durch entsprechende Parametrierung wahlweise als Ein- oder Ausgang nutzen.

  • Seite 16: Anschließen

    Konfigurationsarten Digitalein-/Digitalausgaben 3.2 Anschließen Anschließen 3.2.1 Anschluss- und Prinzipschaltbild Das folgende Bild zeigt beispielhaft die Anschlussbelegung von Signaleingängen mit 2- und 3-Leiteranschluss sowie von Signalausgängen in den Konfigurationsarten für Digitalein- und Digitalausgaben. ① DI/DQ-Schaltung (1L+ Non-Switched) Weiterschleifen der Versorgungsspannungen ② Mikrocontroller Einspeisung des ET-Connection ③...

  • Seite 17: Anschlussbelegung

    Konfigurationsarten Digitalein-/Digitalausgaben 3.2 Anschließen 3.2.2 Anschlussbelegung Hinweis Farbige Kennzeichnung Die Buchsen für ET-Connection und für die Stromversorgung der Module sind farbig. Diese Farben korrespondieren mit den Farben der angebotenen Leitungen. ACHTUNG 24 V-Geberversorgung 1U Verwenden Sie für die Versorgung der Geber ausschließlich die vom Digitalein- /Digitalausgabemodul zur Verfügung gestellten 24 V-Geberversorgungen 1U und 2U Anschlussbelegung der Buchsen für Digitalein-/Digitalausgaben in den Konfigurationsarten DIQ und...

  • Seite 18: Anschlussbelegung Der Buchsen Für Digitalein-/Digitalausgaben In Der Konfigurationsart Dq16

    Konfigurationsarten Digitalein-/Digitalausgaben 3.2 Anschließen Tabelle 3- 2 Anschlussbelegung für Digitalein-/Digitalausgaben Belegung Frontansicht der Buchsen X14 bis X17 - Buchsen für Digitalein-/ausgaben X14, X16 X15, X17 24 V-Geberversorgung 2U (abgeleitet aus 2L+ Switched) Ein-/Ausgangssignal DIQ : Stecker X14 Ein-/Ausgangssignal DIQ : Stecker X15 Ein-/Ausgangssignal DIQ : Stecker X16 Ein-/Ausgangssignal DIQ...

  • Seite 19: Anschlussbelegung Der Buchsen Für Digitalein-/Digitalausgaben In Der Konfigurationsart Di8/Dq8

    Konfigurationsarten Digitalein-/Digitalausgaben 3.2 Anschließen Tabelle 3- 4 Anschlussbelegung für Digitalein-/Digitalausgaben Belegung Frontansicht der Buchsen X14 bis X17- Buchsen für Digitalein-/ausgaben X14, X16 X15, X17 24 V-Geberversorgung 2U (abgeleitet aus 2L+ Switched) Ausgangssignal DQ : Stecker X14 Ausgangssignal DQ : Stecker X15 Ausgangssignal DQ : Stecker X16 Ausgangssignal DQ...

  • Seite 20: Anschlussbelegung Der Buchsen Für Digitalein-/Digitalausgaben In Der Konfigurationsart Diq Mix

    Konfigurationsarten Digitalein-/Digitalausgaben 3.2 Anschließen Tabelle 3- 6 Anschlussbelegung für Digitalein-/Digitalausgaben Belegung Frontansicht der Buchsen X14 bis X17- Buchsen für Digitalein-/ausgaben X14, X16 X15, X17 24 V-Geberversorgung 2U (abgeleitet aus 2L+ Switched) Ausgangssignal DQ : Stecker X14 Ausgangssignal DQ : Stecker X15 Ausgangssignal DQ : Stecker X16 Ausgangssignal DQ...
  • Seite 21 Konfigurationsarten Digitalein-/Digitalausgaben 3.2 Anschließen Tabelle 3- 8 Anschlussbelegung für Digitalein-/Digitalausgaben Belegung Frontansicht der Buchsen X14 bis X17 - Buchsen für Digitalein-/ausgaben X14, X16 X15, X17 24 V-Geberversorgung 2U (abgeleitet aus 2L+ Switched) Eingangssignal DI : Stecker X14 Eingangssignal DI : Stecker X15 Eingangssignal DI : Stecker X16 Eingangssignal DI...

  • Seite 22: Anschlussbelegung Des Steckers Zur Einspeisung Der Versorgungsspannung

    Konfigurationsarten Digitalein-/Digitalausgaben 3.2 Anschließen Anschlussbelegung des Steckers zur Einspeisung der Versorgungsspannung Die folgende Tabelle zeigt die Anschlussbelegung des Steckers zur Einspeisung der Versorgungsspannung. Tabelle 3- 10 Anschlussbelegung des Versorgungsspannungssteckers Belegung Zuordnung der Adern- Frontansicht des farbe des Kabels der Steckers X80 - Stecker (POWER Input) Powerleitung Versorgungsspannung 1L+ (Non-Switched)

  • Seite 23: Parameter/Adressraum

    Konfigurationsarten Digitalein-/Digitalausgaben 3.3 Parameter/Adressraum Parameter/Adressraum 3.3.1 Parameter Die folgende Tabelle zeigt die Parameter für das Digitalein-/Digitalausgabemodul DIQ 16x24VDC/0.5A 8xM12 in den Konfigurationsarten für Digitalein- und Digitalausgaben. Tabelle 3- 12 Parameter Parameter Wertebereich Voreinstellung Wirkungsbereich Diagnose: Fehlen- sperren Modul sperren • de Lastspannung 2L+ freigeben •...

  • Seite 24: Erklärung Der Parameter

    Konfigurationsarten Digitalein-/Digitalausgaben 3.3 Parameter/Adressraum 3.3.2 Erklärung der Parameter Diagnose: Fehlende Lastspannung 2L+ Freigabe der Diagnose, bei fehlender oder zu geringer Lastspannung 2L+. Diagnose: Kurzschluss nach M Freigabe der Diagnose, bei Kurzschluss einer Geberversorgung bzw. eines Ausgangs gegen Masse. Freiparametrierbar Kanal Mit diesem Parameter stellen Sie ein, ob der Kanal als Ein- oder Ausgang betrieben wird.

  • Seite 25: Adressraum

    Konfigurationsarten Digitalein-/Digitalausgaben 3.3 Parameter/Adressraum 3.3.3 Adressraum Das Digitalein-/Digitalausgabemodul DIQ 16x24VDC/0.5A 8xM12 belegt unterschiedlich viele Bytes im Prozessabbild der Eingänge (PAE) bzw. Prozessabbild der Ausgänge (PAA), je nachdem welche Konfigurationsart Sie gewählt haben. Die folgenden Bilder zeigen Ihnen die verschiedenen Belegungen der Adressräume. Hinweis Parametrierung der Kanäle In den Konfigurationsarten für Digitalein- und Digitalausgaben sind, je nach Konfiguration,...
  • Seite 26 Konfigurationsarten Digitalein-/Digitalausgaben 3.3 Parameter/Adressraum Konfigurationsart DIQ mit Wertstatus Das folgende Bild zeigt die Belegung des Adressraums beim Digitalein- /Digitalausgabemoduls DIQ 16x24VDC/0.5A 8xM12 in der Konfigurationsart DIQ mit Wertstatus (Quality Information, QI). Der Adressraum für den Wertstatus wird vom Modul dann belegt, wenn unter Verwendung des PROFINET-Interfacemoduls der Wertstatus konfiguriert wird.

  • Seite 27: Wertstatus Auswerten

    Konfigurationsarten Digitalein-/Digitalausgaben 3.3 Parameter/Adressraum Konfigurationsart DI8/DQ8 Bei der Konfigurationsart DI8/DQ8 ist der Adressraum durch die feste Parametrierung der Kanäle reduziert. Bild 3-5 Adressraum Konfigurationsart DI8/DQ8 Konfigurationsart DIQ MIX Bei der Konfigurationsart DIQ MIX ist der Adressraum durch die feste Parametrierung der Kanäle reduziert.

  • Seite 28: 3.4 Alarme/Diagnosemeldungen

    Konfigurationsarten Digitalein-/Digitalausgaben 3.4 Alarme/Diagnosemeldungen Alarme/Diagnosemeldungen 3.4.1 Status- und Fehleranzeigen LED-Anzeigen Das folgende Bild zeigt die LED-Anzeigen (Status- und Fehleranzeigen) des Digitalein- /Digitalausgabemoduls DIQ 16x24VDC/0.5A 8xM12. ① Diagnosestatus (DIAG) (rot/grün) ② Kanalstatus (0 bis 15) (grün) ③ Lastspannung 2L+ (PWR) (grün) Bild 3-7 LED-Anzeigen Digitalein-/Digitalausgabemodul DIQ 16x24VDC/0.5A 8xM12 (6ES7143-5AH00-0BA0)

  • Seite 29: Bedeutung Der Led-Anzeigen

    Konfigurationsarten Digitalein-/Digitalausgaben 3.4 Alarme/Diagnosemeldungen Bedeutung der LED-Anzeigen Die folgenden Tabellen zeigen die Bedeutung der Status- und Fehleranzeigen. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 29). LED DIAG Tabelle 3- 13 Fehleranzeige der LED DIAG LED DIAG Bedeutung Keine Versorgungsspannung 1L+ Modul nicht parametriert •...

  • Seite 30: Alarme

    Konfigurationsarten Digitalein-/Digitalausgaben 3.4 Alarme/Diagnosemeldungen 3.4.2 Alarme Das Digitalein-/Digitalausgabemoduls DIQ 16x24VDC/0.5A 8xM12 in der Konfigurationsart DIQ unterstützt Diagnosealarme. Diagnosealarm Bei folgenden Ereignissen erzeugt das Digitalein-/Digitalausgabemodul einen Diagnosealarm: ● Kurzschluss einer Geberversorgung nach Masse ● Kurzschluss eines Ausgangs nach Masse ● Fehlende oder zu niedrige Lastspannung 2L+ ●...

  • Seite 31: Zählen

    Zählen Zählfunktion Zählen ist das Erfassen und Aufsummieren von Ereignissen. Der jeweilige Zähler des Moduls erfasst Gebersignale und Impulse und wertet diese entsprechend aus, z. B.: ● Zum Zählen von Stückgut bis zu einer maximalen Grenze ● Für Anwendungen mit sich wiederholenden Zählvorgängen Mit den zum Zähler gehörenden Digitaleingängen des Digitalein-/Digitalausgabemoduls können Sie die Zählvorgänge steuern.

  • Seite 32: Torsteuerung

    Zählen 3.4 Alarme/Diagnosemeldungen Vergleichswert Sie legen einen Vergleichswert fest, welcher den zugehörigen Zählausgang unabhängig vom Anwenderprogramm steuert. Der Vergleichswert ist parametrierbar und zur Laufzeit über das Anwenderprogramm änderbar. Torsteuerung Das Software-Tor bildet zusammen mit dem Hardware-Tor das interne Tor. Nur wenn das interne Tor offen ist, zählt das Modul.

  • Seite 33: Konfigurationsart 2Xcount

    Zählen 4.1 Konfigurationsart 2xCount Konfigurationsart 2xCount 4.1.1 Anschließen 4.1.1.1 Anschluss- und Prinzipschaltbild Das folgende Bild zeigt beispielhaft die Anschlussbelegung der Zähler in der Konfigurationsart Zählen (2xCount). Anschlussbeispiele zur Belegung der freiparametrierbaren Kanäle 8..15 finden Sie im Kapitel Konfigurationsart DIQ, Unterkapitel Anschluss- und Prinzipschaltbild (Seite 15).

  • Seite 34: Anschlussbelegung

    Zählen 4.1 Konfigurationsart 2xCount 4.1.1.2 Anschlussbelegung Hinweis Farbige Kennzeichnung Die Buchsen für ET-Connection und für die Stromversorgung der Module sind farbig. Diese Farben korrespondieren mit den Farben der angebotenen Leitungen. Anschlussbelegung der Buchsen für Zählkanäle und Digitalein-/Digitalausgaben Die folgende Tabelle zeigt die Anschlussbelegungen der 4 Buchsen für den Anschluss der Zählkanäle.
  • Seite 35 Zählen 4.1 Konfigurationsart 2xCount Die folgende Tabelle zeigt die Anschlussbelegungen der 4 Buchsen für den Anschluss der Digitalein-/Digitalausgaben. Tabelle 4- 3 Anschlussbelegung für Digitalein-/Digitalausgaben Belegung Frontansicht der Buchsen X14 bis X17 - Buchsen für Digitalein-/ausgaben X14, X16 X15, X17 24 V-Geberversorgung 2U (abgeleitet aus 2L+ Switched) Ein-/Ausgangssignal DIQ : Stecker X14...

  • Seite 36: Anschlussbelegung Des Steckers Zur Einspeisung Der Versorgungsspannung

    Zählen 4.1 Konfigurationsart 2xCount Anschlussbelegung des Steckers zur Einspeisung der Versorgungsspannung Die folgende Tabelle zeigt die Anschlussbelegung des Steckers zur Einspeisung der Versorgungsspannung. Tabelle 4- 5 Anschlussbelegung des Versorgungsspannungssteckers Belegung Zuordnung der Adern- Frontansicht des farbe des Kabels der Steckers X80 - Stecker (POWER Input) Powerleitung Versorgungsspannung 1L+ (Non-Switched)

  • Seite 37: Parameter/Adressraum

    Zählen 4.1 Konfigurationsart 2xCount 4.1.2 Parameter/Adressraum 4.1.2.1 Parameter In der Konfigurationsart 2xCount des Digitalein-/Digitalausgabemoduls DIQ 16x24VDC/0.5A 8xM12 sind die Kanäle 0 bis 7 von der Zählfunktion belegt, die Kanäle 8 bis 15 können Sie frei parametrieren. Die folgende Tabelle zeigt die allgemeinen Parameter des Moduls. Tabelle 4- 7 Allgemeine Parameter Parameter Wertebereich...
  • Seite 38 Zählen 4.1 Konfigurationsart 2xCount Die folgende Tabelle zeigt die Parameter von Zähler 0 und Zähler 1. Tabelle 4- 8 Parameter Zähler 0 und Zähler 1 Parameter Wertebereich Voreinstellung Wirkungs- bereich Zählverhalten Zähler 0 (DI0), Zähler 1 (DI2) Eingangsverzögerung DI 0,05 ms Zähler 0,05 ms •...

  • Seite 39: Siehe Auch

    Zählen 4.1 Konfigurationsart 2xCount Parameter Wertebereich Voreinstellung Wirkungs- bereich Verhalten Zähler 0 (DI4), Zähler 1 (DI6) Verhalten DI Digitaleingang Zähler Digitaleingang ohne Funk- • ohne Funktion tion Torstart/-stopp (pegel- • gesteurt) Verhalten Zähler 0 (DI5), Zähler 1 (DI7) Verhalten DI Digitaleingang Zähler Digitaleingang ohne Funk-...

  • Seite 40: Erklärung Der Parameter

    Zählen 4.1 Konfigurationsart 2xCount 4.1.2.2 Erklärung der Parameter Allgemeine Parameter Diagnose: Fehlende Lastspannung 2L+ Freigabe der Diagnose, bei fehlender oder zu geringer Lastspannung 2L+. Diagnose: Kurzschluss nach M Freigabe der Diagnose, bei Kurzschluss einer Geberversorgung bzw. eines Ausgangs gegen Masse. Verhalten bei CPU/Master-STOP (8..15) Mit diesem Parameter stellen Sie die Reaktion der Digitalausgänge nach einem CPU/Master-STOP ein.
  • Seite 41 Zählen 4.1 Konfigurationsart 2xCount Flankenauswahl Mit diesem Parameter wählen Sie die Flanke aus, die gezählt wird: ● Bei steigender Flanke: Der jeweilige Zähler zählt alle steigenden Flanken am Zähleingang. ● Bei fallender Flanke: Der jeweilige Zähler zählt alle fallenden Flanken am Zähleingang. Hinweis Wenn Sie im jeweiligen Zähler DI bzw.
  • Seite 42 Zählen 4.1 Konfigurationsart 2xCount Verhalten DQ Mit dem Parameter "Verhalten DQ" wählen Sie aus, bei welchen Zählwerten der Zählausgang gesetzt wird. Wenn der aktuelle Zählwert die parametrierte Bedingung erfüllt, wird der zugehörige Zählausgang gesetzt. Das heißt, am Zählausgang wird der Signalzustand "1" gesetzt, wenn: ●...
  • Seite 43 Zählen 4.1 Konfigurationsart 2xCount Verhalten DI (Richtungseingang) Mit diesem Parameter wählen Sie aus, ob dem Digitaleingang eine Zählfunktion zugeordnet ist, oder dieser wie ein Standard-Digitaleingang arbeitet: ● Zählrichtung: Der Digitaleingang beeinflusst die Zählrichtung an Zähler 0 oder Zähler 1, um sie an den Prozess anzupassen.

  • Seite 44: Belegung Der Steuerschnittstelle

    Zählen 4.1 Konfigurationsart 2xCount 4.1.2.3 Belegung der Steuerschnittstelle Über die Steuerschnittstelle beeinflusst das Anwenderprogramm das Verhalten der Zähler und der als Ausgang parametrierten Kanäle 8..15 des Moduls. Das folgende Bild zeigt beispielhaft die Adressbelegung des Moduls im Prozessabbild der Ausgänge in der Konfigurationsart 2xCount. Bei Zähler 0 steht x in diesem Fall für das Ausgangsbyte AB 2, bei Zähler 1 addieren Sie zu diesem Ausgangsbyte 6 byte dazu.

  • Seite 45: Erläuterungen Zur Steuerschnittstelle

    Zählen 4.1 Konfigurationsart 2xCount Hinweis Parametrierung der Kanäle Für alle Kanäle, die als Eingang genutzt werden, auch Zähl- und Steuereingänge des Zählers, führen die entsprechenden Werte in den Ausgangsdaten zu keiner Reaktion. Sie können die Zählausgänge nicht über das Anwenderprogramm steuern. 4.1.2.4 Erläuterungen zur Steuerschnittstelle Tabelle 4- 10 Erläuterungen zu den Steuerbits...

  • Seite 46: Belegung Der Rückmeldeschnittstelle

    Zählen 4.1 Konfigurationsart 2xCount 4.1.2.5 Belegung der Rückmeldeschnittstelle Rückmeldeschnittstelle Über die Rückmeldeschnittstelle empfängt das Anwenderprogramm vom Modul aktuelle Werte und Statusinformationen. Das folgende Bild zeigt beispielhaft die Adressbelegung des Moduls im Prozessabbild der Eingänge in der Konfigurationsart 2xCount. Bei Zähler 0 steht x in diesem Fall für das Eingangsbyte EB 2, bei Zähler 1 addieren Sie zu diesem Eingangsbyte 6 byte dazu.

  • Seite 47: Erläuterungen Zur Rückmeldeschnittstelle

    Zählen 4.1 Konfigurationsart 2xCount 4.1.2.6 Erläuterungen zur Rückmeldeschnittstelle Tabelle 4- 11 Erläuterungen zu den Rückmeldebits Rückmeldebit Erläuterungen COUNT_VALUE Dieser Wert liefert für den jeweiligen Zähler den aktuellen Zählwert. STS_DQ Dieses Bit gibt den aktuellen Signalzustand des Zählausgangs wieder. STS_GATE Das Software-Tor bildet zusammen mit dem Hardware-Tor das interne Tor. Dieses Bit zeigt für den jeweiligen Zähler den Zustand des internen Tors an.
  • Seite 48 Zählen 4.1 Konfigurationsart 2xCount Rückmeldebit Erläuterungen RES_EVENT_UFLW_ACK Dieses Bit zeigt für den jeweiligen Zähler an, ob das Rücksetzen des Ereignis-Bits EVENT_UFLW aktiv ist. RES_EVENT_OFLW_ACK Dieses Bit zeigt für den jeweiligen Zähler an, ob das Rücksetzen des Ereignis-Bits EVENT_OFLW aktiv ist. RES_EVENT_CMP_ACK Dieses Bit zeigt für den jeweiligen Zähler an, ob das Rücksetzen des Ereignis-Bits EVENT_CMP aktiv ist.

  • Seite 49: Alarme/Diagnosemeldungen

    Zählen 4.1 Konfigurationsart 2xCount 4.1.3 Alarme/Diagnosemeldungen 4.1.3.1 Status- und Fehleranzeigen LED-Anzeigen Das folgende Bild zeigt die LED-Anzeigen (Status- und Fehleranzeigen) des Digitalein- /Digitalausgabemoduls DIQ 16x24VDC/0.5A 8xM12. ① Diagnosestatus (DIAG) (rot/grün) ② Kanalstatus (0 bis 15) (grün) ③ Lastspannung 2L+ (PWR) (grün) Bild 4-5 LED-Anzeigen...

  • Seite 50: Bedeutung Der Led-Anzeigen

    Zählen 4.1 Konfigurationsart 2xCount Bedeutung der LED-Anzeigen Die folgenden Tabellen zeigen die Bedeutung der Status- und Fehleranzeigen. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 51). LED DIAG Tabelle 4- 12 Fehleranzeige der LED DIAG LED DIAG Bedeutung Keine Versorgungsspannung 1L+ Modul nicht parametriert •...

  • Seite 51: Alarme

    Zählen 4.1 Konfigurationsart 2xCount 4.1.3.2 Alarme Das Digitalein-/Digitalausgabemoduls DIQ 16x24VDC/0.5A 8xM12 in der Konfigurationsart 2xCount unterstützt Diagnose- und Prozessalarme. Diagnosealarm Bei folgenden Ereignissen erzeugt das Digitalein-/Digitalausgabemodul einen Diagnosealarm: ● Kurzschluss einer Geberversorgung nach Masse ● Kurzschluss eines Ausgangs nach Masse ●...

  • Seite 52: Diagnosemeldungen

    Zählen 4.1 Konfigurationsart 2xCount 4.1.3.3 Diagnosemeldungen Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Digitalein- /Digitalausgabemodul blinkt die LED DIAG rot. Die Diagnosemeldungen können Sie z. B. aus dem Diagnosepuffer der CPU auslesen. Die Fehlercodes können Sie über das Anwenderprogramm auswerten. Tabelle 4- 15 Diagnosemeldungen, deren Bedeutung und Abhilfemaßnahmen Diagnosemeldung Fehlercode Bedeutung...

  • Seite 53: Konfigurationsart 4Xcount

    Zählen 4.2 Konfigurationsart 4xCount Konfigurationsart 4xCount 4.2.1 Anschließen 4.2.1.1 Anschluss- und Prinzipschaltbild Das folgende Bild zeigt beispielhaft die Anschlussbelegung der Zähler in der Konfigurationsart Zählen (4xCount). Anschlussbeispiele zur Belegung der freiparametrierbaren Kanäle 8..15 finden Sie im Kapitel Konfigurationsart DIQ, Unterkapitel Anschluss- und Prinzipschaltbild (Seite 15).

  • Seite 54: Anschlussbelegung

    Zählen 4.2 Konfigurationsart 4xCount 4.2.1.2 Anschlussbelegung Hinweis Farbige Kennzeichnung Die Buchsen für ET-Connection und für die Stromversorgung der Module sind farbig. Diese Farben korrespondieren mit den Farben der angebotenen Leitungen. Anschlussbelegung der Buchsen für Zählkanäle und Digitalein-/Digitalausgaben Die folgende Tabelle zeigt die Anschlussbelegungen der 4 Buchsen für den Anschluss der Zählkanäle.
  • Seite 55 Zählen 4.2 Konfigurationsart 4xCount Die folgende Tabelle zeigt die Anschlussbelegungen der 4 Buchsen für den Anschluss der Digitalein-/Digitalausgaben. Tabelle 4- 17 Anschlussbelegung für Digitalein-/Digitalausgaben Belegung Frontansicht der Buchsen X14 bis X17- Buchsen für Digitalein-/ausgaben X14, X16 X15, X17 24 V-Geberversorgung 2U (abgeleitet aus 2L+ Switched) Ein-/Ausgangssignal DIQ : Stecker X14...
  • Seite 56 Zählen 4.2 Konfigurationsart 4xCount Anschlussbelegung des Steckers zur Einspeisung der Versorgungsspannung Die folgende Tabelle zeigt die Anschlussbelegung des Steckers zur Einspeisung der Versorgungsspannung. Tabelle 4- 19 Anschlussbelegung des Versorgungsspannungssteckers Belegung Zuordnung der Adern- Frontansicht des farbe des Kabels der Steckers X80 - Stecker (POWER Input) Powerleitung Versorgungsspannung 1L+ (Non-Switched)

  • Seite 57: Parameter/Adressraum

    Zählen 4.2 Konfigurationsart 4xCount 4.2.2 Parameter/Adressraum 4.2.2.1 Parameter In der Konfigurationsart 4xCount des Digitalein-/Digitalausgabemoduls DIQ 16x24VDC/0.5A 8xM12 sind die Kanäle 0 bis 7 von der Zählfunktion belegt, die Kanäle 8 bis 15 können Sie frei parametrieren. Die folgende Tabelle zeigt die allgemeinen Parameter des Moduls. Tabelle 4- 21 Allgemeine Parameter Parameter Wertebereich...
  • Seite 58 Zählen 4.2 Konfigurationsart 4xCount Die folgende Tabelle zeigt die Parameter der Zähler 0 bis Zähler 3. Tabelle 4- 22 Parameter Zähler 0 bis Zähler 3 Parameter Wertebereich Voreinstellung Wirkungsbereich Zählverhalten Zähler 0 (DI0), Zähler 1 (DI2), Zähler 2 (DI4) und Zähler 3 (DI6) Eingangsverzögerung DI 0,05 ms Zähler...
  • Seite 59 Zählen 4.2 Konfigurationsart 4xCount Parameter Wertebereich Voreinstellung Wirkungsbereich Verhalten Zähler 0 (DQ1), Zähler 1 (DQ3), Zähler 2 (DQ5), Zähler 3 (DQ7) Verhalten DQ Zählwert zwi- Zähler Zählwert zwischen • schen Ver- Vergleichswert und gleichswert und oberer Zählgrenze oberer Zählgren- Zählwert zwischen •...

  • Seite 60: Erklärung Der Parameter

    Zählen 4.2 Konfigurationsart 4xCount 4.2.2.2 Erklärung der Parameter Allgemeine Parameter Diagnose: Fehlende Lastspannung 2L+ Freigabe der Diagnose, bei fehlender oder zu geringer Lastspannung 2L+. Diagnose: Kurzschluss nach M Freigabe der Diagnose, bei Kurzschluss einer Geberversorgung bzw. eines Ausgangs gegen Masse. Verhalten bei CPU/Master-STOP (8..15) Mit diesem Parameter stellen Sie die Reaktion der Digitalausgänge nach einem CPU/Master-STOP ein.
  • Seite 61 Zählen 4.2 Konfigurationsart 4xCount Verhalten bei Überschreiten einer Zählgrenze Mit diesem Parameter wählen Sie das Verhalten beim Überschreiten der oberen Zählgrenze in Vorwärtsrichtung oder der unteren Zählgrenze in Rückwärtsrichtung aus: ● Zählen stoppen: Nach Überschreiten einer Zählgrenze wird das interne Tor geschlossen. Dadurch wird der Zählvorgang angehalten.
  • Seite 62 Zählen 4.2 Konfigurationsart 4xCount Prozessalarm DQ Mit diesem Parameter legen Sie fest, ob beim Setzen des Zählausgangs ein Prozessalarm mit dem Ereignis "Vergleichsereignis für DQ eingetreten" erzeugt wird, oder nicht. Verhalten bei CPU/Master-STOP für DQ Mit diesem Parameter stellen Sie die Reaktion des Digitalausgangs eines Zählers nach einem CPU/Master-STOP ein.

  • Seite 63: Belegung Der Steuerschnittstelle

    Zählen 4.2 Konfigurationsart 4xCount 4.2.2.3 Belegung der Steuerschnittstelle Über die Steuerschnittstelle beeinflusst das Anwenderprogramm das Verhalten der Zähler und der als Ausgang parametrierten Kanäle 8..15 des Moduls. Das folgende Bild zeigt beispielhaft die Adressbelegung des Moduls im Prozessabbild der Ausgänge in der Konfigurationsart 4xCount. Bei Zähler 0 steht x in diesem Fall für das Ausgangsbyte AB 2, bei den Zählern 1 bis 3 addieren Sie zu diesem Ausgangsbyte 6, 12 bzw.

  • Seite 64: Erläuterungen Zur Steuerschnittstelle

    Zählen 4.2 Konfigurationsart 4xCount Hinweis Parametrierung der Kanäle Für alle Kanäle, die als Eingang genutzt werden, auch Zähl- und Steuereingänge des Zählers, führen die entsprechenden Werte in den Ausgangsdaten zu keiner Reaktion. Sie können die Zählausgänge nicht über das Anwenderprogramm steuern. 4.2.2.4 Erläuterungen zur Steuerschnittstelle Tabelle 4- 24 Erläuterungen zu den Steuerbits...

  • Seite 65: Belegung Der Rückmeldeschnittstelle

    Zählen 4.2 Konfigurationsart 4xCount 4.2.2.5 Belegung der Rückmeldeschnittstelle Rückmeldeschnittstelle Über die Rückmeldeschnittstelle empfängt das Anwenderprogramm vom Modul aktuelle Werte und Statusinformationen. Das folgende Bild zeigt beispielhaft die Adressbelegung des Moduls im Prozessabbild der Eingänge in der Konfigurationsart 4xCount. Bei Zähler 0 steht x in diesem Fall für das Eingangsbyte EB 2, bei den Zählern 1 bis 3 addieren Sie zu diesem Eingangsbyte 6, 12 bzw.

  • Seite 66: Erläuterungen Zur Rückmeldeschnittstelle

    Zählen 4.2 Konfigurationsart 4xCount 4.2.2.6 Erläuterungen zur Rückmeldeschnittstelle Tabelle 4- 25 Erläuterungen zu den Rückmeldebits Rückmeldebit Erläuterungen COUNT_VALUE Dieser Wert liefert für den jeweiligen Zähler den aktuellen Zählwert. STS_DQ Dieses Bit gibt den aktuellen Signalzustand des Zählausgangs wieder. STS_GATE Dieses Bit zeigt für den jeweiligen Zähler den Zustand des internen Tors an. Nur wenn das interne Tor offen ist, zählt das Modul.
  • Seite 67 Zählen 4.2 Konfigurationsart 4xCount Rückmeldebit Erläuterungen RES_EVENT_UFLW_ACK Dieses Bit zeigt für den jeweiligen Zähler an, ob das Rücksetzen des Ereignis-Bits EVENT_UFLW aktiv ist. RES_EVENT_OFLW_ACK Dieses Bit zeigt für den jeweiligen Zähler an, ob das Rücksetzen des Ereignis-Bits EVENT_OFLW aktiv ist. RES_EVENT_CMP_ACK Dieses Bit zeigt für den jeweiligen Zähler an, ob das Rücksetzen des Ereignis-Bits EVENT_CMP aktiv ist.

  • Seite 68: Alarme/Diagnosemeldungen

    Zählen 4.2 Konfigurationsart 4xCount 4.2.3 Alarme/Diagnosemeldungen 4.2.3.1 Status- und Fehleranzeigen LED-Anzeigen Das folgende Bild zeigt die LED-Anzeigen (Status- und Fehleranzeigen) des Digitalein- /Digitalausgabemoduls DIQ 16x24VDC/0.5A 8xM12. ① Diagnosestatus (DIAG) (rot/grün) ② Kanalstatus (0 bis 15) (grün) ③ Lastspannung 2L+ (PWR) (grün) Bild 4-11 LED-Anzeigen...
  • Seite 69 Zählen 4.2 Konfigurationsart 4xCount Bedeutung der LED-Anzeigen Die folgenden Tabellen zeigen die Bedeutung der Status- und Fehleranzeigen. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 70). LED DIAG Tabelle 4- 26 Fehleranzeige der LED DIAG LED DIAG Bedeutung Keine Versorgungsspannung 1L+ Modul nicht parametriert •...

  • Seite 70: Alarme

    Zählen 4.2 Konfigurationsart 4xCount 4.2.3.2 Alarme Das Digitalein-/Digitalausgabemoduls DIQ 16x24VDC/0.5A 8xM12 in der Konfigurationsart 4xCount unterstützt Diagnose- und Prozessalarme. Diagnosealarm Bei folgenden Ereignissen erzeugt das Digitalein-/Digitalausgabemodul einen Diagnosealarm: ● Kurzschluss einer Geberversorgung nach Masse ● Kurzschluss eines Ausgangs nach Masse ●...

  • Seite 71: Diagnosemeldungen

    Zählen 4.2 Konfigurationsart 4xCount 4.2.3.3 Diagnosemeldungen Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Digitalein- /Digitalausgabemodul blinkt die LED DIAG rot. Die Diagnosemeldungen können Sie z. B. aus dem Diagnosepuffer der CPU auslesen. Die Fehlercodes können Sie über das Anwenderprogramm auswerten. Tabelle 4- 29 Diagnosemeldungen, deren Bedeutung und Abhilfemaßnahmen Diagnosemeldung Fehlercode Bedeutung...

  • Seite 72: Beispiele Zum Zählen

    Zählen 4.3 Beispiele zum Zählen Beispiele zum Zählen In diesem Kapitel finden Sie Beispiele zum Verhalten des Zählers und wie Sie dieses Verhalten festlegen können. Die Eigenschaften des Zählers legen Sie bei der Parametrierung fest. Für die folgenden Beispiele gelten die Randbedingungen: ●...

  • Seite 73: Verhalten Dq - Zählwert Zwischen Vergleichswert Und Unterer Zählgrenze (Zählrichtung Rückwärts)

    Zählen 4.3 Beispiele zum Zählen Verhalten DQ - Zählwert zwischen Vergleichswert und unterer Zählgrenze (Zählrichtung rückwärts) Der folgende Abschnitt zeigt das Verhalten des Zählausgangs bei Parametrierung "Verhalten DQ: Zwischen Vergleichswert und unterer Zählgrenze". Der Zählausgang wird auf "1" gesetzt, wenn der aktuelle Zählwert zwischen Vergleichswert und unterer Zählgrenze liegt.
  • Seite 74 Zählen 4.3 Beispiele zum Zählen Zählvorgang starten und stoppen über Torsteuerung (Zählrichtung vorwärts, Konfigurationsart 2xCount) Der folgende Abschnitt zeigt das Verhalten des Zählers in Abhängigkeit vom Steuereingang bei der Parametrierung "Verhalten DI: Torsteuerung" in Kombination mit "Verhalten bei Überschreiten einer Zählgrenze: Zählen stoppen". Wenn Sie das HW-Tor über den Steuereingang auf "1"...

  • Seite 75: Zählrichtung Ändern Über Zähleingang Und Zählen Stoppen (Konfigurationsart 2Xcount)

    Zählen 4.3 Beispiele zum Zählen Zählrichtung ändern über Zähleingang und Zählen stoppen (Konfigurationsart 2xCount) Der folgende Abschnitt zeigt das Verhalten des Zählers in Abhängigkeit vom Richtungseingang bei der Parametrierung "Verhalten DI: Zählrichtung" in Kombination mit "Verhalten bei Überschreiten einer Zählgrenze: Zählen stoppen". Wenn Sie den Digitaleingang eines Zählers als Richtungseingang parametriert haben, können Sie die Zählrichtung über entsprechende Signale an diesem Eingang ändern.

  • Seite 76: Verhalten Bei Überschreiten Einer Zählgrenze - Zählen Stoppen (Zählrichtung Vorwärts)

    Zählen 4.3 Beispiele zum Zählen Verhalten bei Überschreiten einer Zählgrenze - Zählen stoppen (Zählrichtung vorwärts) Der folgende Abschnitt beschreibt die Wirkungsweise des Parameters "Verhalten bei Überschreiten einer Zählgrenze: Zählen stoppen" in der Zählrichtung vorwärts. Zur Steuerung des Zählers werden die Bits des Steuerbytes der Steuerschnittstelle herangezogen, siehe Konfigurationsart 2xCount, Kapitel Belegung der Steuerschnittstelle (Seite 43) und Konfigurationsart 4xCount, Kapitel Belegung der Steuerschnittstelle (Seite 62).

  • Seite 77: Verhalten Bei Überschreiten Einer Zählgrenze - Zählen Fortsetzen (Zählrichtung Rückwärts)

    Zählen 4.3 Beispiele zum Zählen Verhalten bei Überschreiten einer Zählgrenze - Zählen fortsetzen (Zählrichtung rückwärts) Der folgende Abschnitt beschreibt die Wirkungsweise des Parameters "Verhalten bei Überschreiten einer Zählgrenze: Zählen fortsetzen". Zur Steuerung des Zählers werden die Bits des Steuerbytes der Steuerschnittstelle herangezogen, siehe Konfigurationsart 2xCount, Kapitel Belegung der Steuerschnittstelle (Seite 43) und Konfigurationsart 4xCount, Kapitel Belegung der Steuerschnittstelle (Seite 62).

  • Seite 78: Technische Daten

    Technische Daten Technische Daten des Digitalein-/Digitalausgabemoduls DIQ 16x24VDC/0.5A 8xM12 Artikelnummer 6ES7143-5AH00-0BA0 Allgemeine Informationen Produkttyp-Bezeichnung DIQ 16x24VDC/0,5A HW-Funktionsstand Firmware-Version V1.2.x Produktfunktion Ja; I&M0 bis I&M3 I&M-Daten • Engineering mit ab STEP 7 V14 STEP 7 TIA Portal projektierbar/integriert • ab Version ab V5.5 SP4 Hotfix 7 STEP 7 projektierbar/integriert ab Version •...
  • Seite 79 Technische Daten Artikelnummer 6ES7143-5AH00-0BA0 Eingangsstrom Stromaufnahme (Nennwert) 75 mA; ohne Last aus Lastspannung 1L+ (ungeschaltete Span- 4 A; Maximalwert nung) aus Lastspannung 2L+, max. 4 A; Maximalwert Geberversorgung Anzahl Ausgänge 24 V-Geberversorgung Ja; Je Lastspannung, elektronisch Kurzschluss-Schutz • 1,4 A; Summenstrom aller Geber, je Lastspan- Ausgangsstrom, max.
  • Seite 80 Technische Daten Artikelnummer 6ES7143-5AH00-0BA0 für Technologische Funktionen – parametrierbar Leitungslänge 30 m ungeschirmt, max. • Digitalausgaben Anzahl der Ausgänge 16; parametrierbar als DIQ 8; 2 Lastgruppen für je 8 Ausgänge in Gruppen zu • Kurzschluss-Schutz Ja; je Kanal, elektronisch 0,7 A Ansprechschwelle, typ.
  • Seite 81 Technische Daten Artikelnummer 6ES7143-5AH00-0BA0 Alarme/Diagnosen/Statusinformationen Ersatzwerte aufschaltbar Ja; kanalweise, parametrierbar Alarme Ja; parametrierbar Diagnosealarm • Diagnosemeldungen Ja; Ausgänge nach M; Geberversorgung nach M; Kurzschluss • modulweise Diagnoseanzeige LED Ja; grüne LED Kanalstatusanzeige • Ja; grüne / rote LED für Moduldiagnose •...

  • Seite 82: Profienergy

    PROFIenergy Pausenfunktion Einleitung PROFIenergy ist eine auf PROFINET basierende Datenschnittstelle, die es erlaubt, hersteller- und geräteunabhängig Verbraucher koordiniert und zentral gesteuert in Pausenzeiten abzuschalten. Dadurch soll dem Prozess nur die absolut notwendige Energie zur Verfügung gestellt werden. Der Großteil der Energie wird dabei vom Prozess selbst gespart, das PROFINET-Gerät selbst trägt nur mit einigen Watt zum Einsparpotenzial bei.
  • Seite 83 Weitere Informationen zum Umgang mit PROFIenergy finden Sie im Gerätehandbuch Interfacemodul IM 157-1 PN (https://support.industry.siemens.com/cs/ww/de/view/89254863) im Kapitel PROFIenergy und im Funktionshandbuch PROFINET mit STEP 7 V14 (https://support.industry.siemens.com/cs/ww/de/view/49948856) im Kapitel Energie sparen mit PROFIenergy. Zusätzlich stehen im Internet Applikationsbeispiele (https://support.industry.siemens.com/cs/ww/de/view/41986454) zur Verfügung.

  • Seite 84: Verhalten Der Digitaleingänge

    PROFIenergy 6.2 Verhalten der Digitaleingänge Verhalten der Digitaleingänge Anzeige Die Kanalstatus-LEDs werden direkt durch den Signalpegel an der Buchse beeinflusst. Ein Abschalten der Geberversorgung führt auch zum Abschalten der Kanalstatus-LEDs. Verhalten bei Fehlererkennung Alle Kanäle, die sich im Pausen-Mode auf "PE_MODE_PROCEED" befinden, melden ihren Diagnosezustand wie im Produktivbetrieb.

  • Seite 85: Verhalten Der Digitalausgänge

    PROFIenergy 6.3 Verhalten der Digitalausgänge Verhalten der Digitalausgänge Anzeige Die Kanalstatus-LEDs werden direkt durch den Signalpegel an der Buchse beeinflusst. Verhalten bei Fehlererkennung Alle Kanäle, die sich im Pausen-Mode auf "PE_MODE_PROCEED" befinden, melden ihren Diagnosezustand wie im Produktivbetrieb. Für alle Kanäle, die in einen anderen Pausen-Mode wechseln, gelten folgende Bedingungen: ●...

  • Seite 86: Verhalten Der Digitaleingänge Der Zähler

    PROFIenergy 6.4 Verhalten der Digitaleingänge der Zähler Verhalten der Digitaleingänge der Zähler Anzeige Die Kanalstatus-LEDs werden direkt durch den Signalpegel an der Buchse beeinflusst. Ein Abschalten der Geberversorgung führt auch zum Abschalten der Kanalstatus-LEDs. Verhalten bei Fehlererkennung Alle Kanäle, die sich im Pausen-Mode auf "PE_MODE_PROCEED" befinden, melden ihren Diagnosezustand wie im Produktivbetrieb.
  • Seite 87 PROFIenergy 6.4 Verhalten der Digitaleingänge der Zähler Parameter Mode Die folgende Tabelle zeigt den Parameter "Mode". Tabelle 6- 3 Parameter Mode Element Kodierung Erläuterung Mode : PE_MODE_PROCEED Der Zähler arbeitet wie im normalen Zählmodus. Der Zählausgang ist abhängig vom Zählwert. : PE_MODE_SHUTDOWN Der Zählwert wird nicht mehr aktualisiert.

  • Seite 88: Maßbild

    Maßbild Das folgende Bild zeigt das Maßbild des Digitalein-/Digitalausgabemoduls DIQ 16x24VDC/0.5A 8xM12 in der Front- und Seitenansicht. Bild A-1 Maßbild Digitalein-/Digitalausgabemodul DIQ 16x24VDC/0.5A 8xM12 (6ES7143-5AH00-0BA0) Gerätehandbuch, 03/2019, A5E38688074-AC...
