KSM-1
!
Beachten Sie:
Wenn ein Bauteil heiß wird, trennen Sie sofort den Baustein von der
Versorgungsspannung. Kurzschlußgefahr! Kontrollieren Sie den Aufbau.

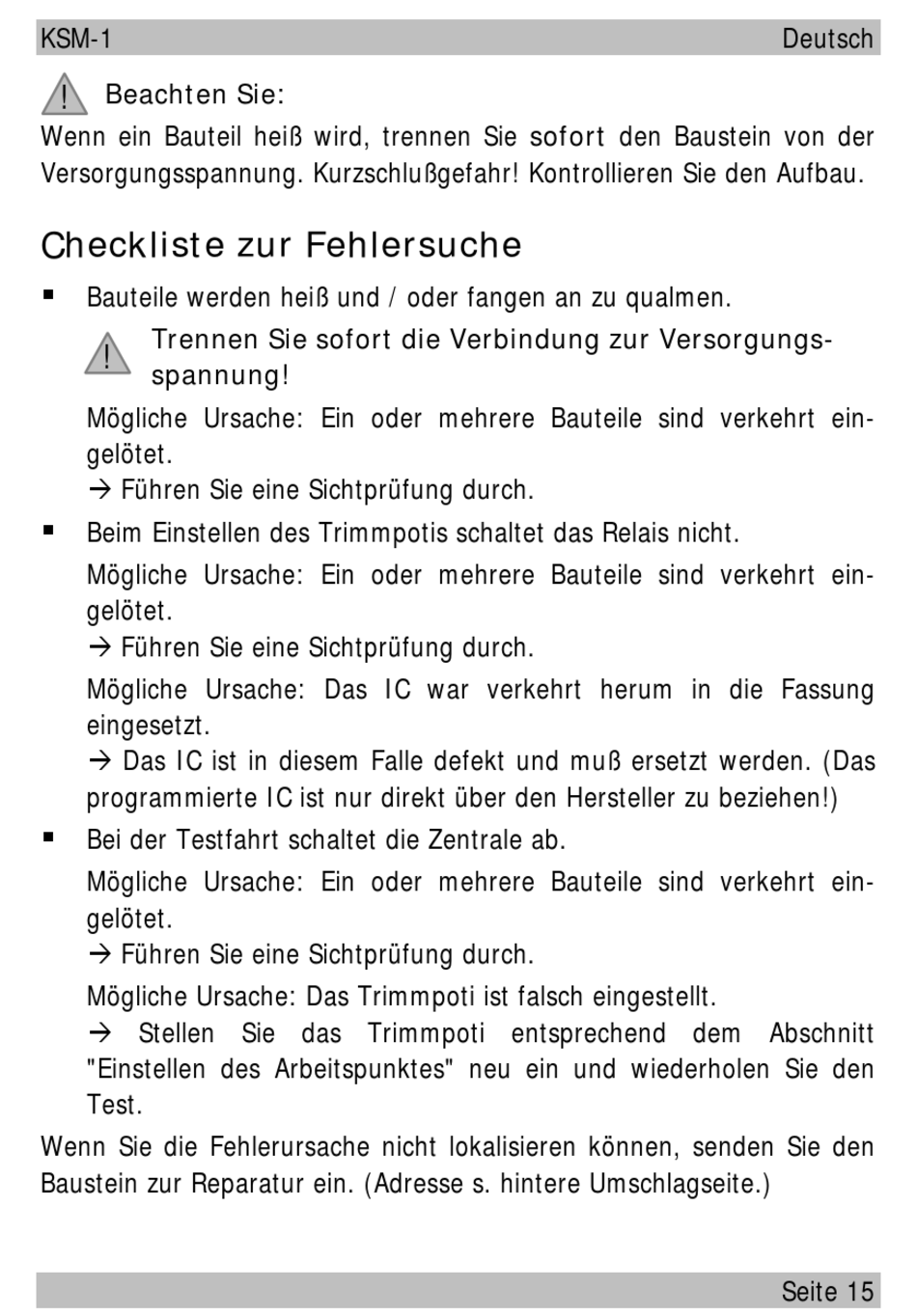

Checkliste zur Fehlersuche
§
Bauteile werden heiß und / oder fangen an zu qualmen.
Trennen Sie sofort die Verbindung zur Versorgungs-
!
spannung!
Mögliche Ursache: Ein oder mehrere Bauteile sind verkehrt ein-
gelötet.
à Führen Sie eine Sichtprüfung durch.
§
Beim Einstellen des Trimmpotis schaltet das Relais nicht.
Mögliche Ursache: Ein oder mehrere Bauteile sind verkehrt ein-
gelötet.
à Führen Sie eine Sichtprüfung durch.
Mögliche Ursache: Das IC war verkehrt herum in die Fassung
eingesetzt.
à Das IC ist in diesem Falle defekt und muß ersetzt werden. (Das
programmierte IC ist nur direkt über den Hersteller zu beziehen!)
§
Bei der Testfahrt schaltet die Zentrale ab.
Mögliche Ursache: Ein oder mehrere Bauteile sind verkehrt ein-
gelötet.
à Führen Sie eine Sichtprüfung durch.
Mögliche Ursache: Das Trimmpoti ist falsch eingestellt.
à Stellen Sie das Trimmpoti entsprechend dem Abschnitt
"Einstellen des Arbeitspunktes" neu ein und wiederholen Sie den
Test.
Wenn Sie die Fehlerursache nicht lokalisieren können, senden Sie den
Baustein zur Reparatur ein. (Adresse s. hintere Umschlagseite.)
Deutsch
Seite 15
