DEFA 413769 Montageanleitung

413769
MONTERINGSANVISNING
ASENNUSOHJE
FITTING INSTRUCTIONS
MONTAGEANLEITUNG
o
230V/500W @ -25 C
Finn ditt kjøretøy i tabellen i denne monteringsanvisning.
Om montering på ditt kjøretøy krever eget monteringssett, kan
monteringen være beskrevet i egen anvisning som medfølger
monteringssettet.
Dersom ditt kjøretøy ikke står oppført i tabellen, scan QR-
koden for oppdatert anvisning, eller se 'Finn din motorvarmer' på
www.defa.com. Anvisninger for øvrige DEFA produkter må også
gjennomleses nøye.
Montering av motorvarmer på kjøretøy eller motorer som IKKE står
listet i tabell i motorvarmerens monteringsanvisning, gjøres på eget
ansvar og dekkes ikke av garanti.
DEFA MiniPlug apparatinntak må anskaffes separat eller som en
del av DEFA WarmUp. Motorvarmeren må bare tilkobles jordet
stikkontakt. Kontrollér at det er jordingsforbindelse fra det jordete
vegguttaket og helt fram til motorvarmerens kapsling, og at karosseriet
er forbundet med beskyttelsesjordingen.
DEFA fraskriver seg ethvert erstatningsansvar der modifikasjoner
er utført, uoriginale deler er benyttet eller motorvarmeren ikke er
montert i henhold til monteringsanvisningen. Reklamasjonsrett i
henhold til kjøpsloven. Ta vare på kvitteringen.
Produkter som monteres i kjøretøyets motorrom skal være
montert av et autorisert verksted.
Motorvamer skal kun tilkobles original DEFA forlengerledning eller
PlugIn kontakt på inntaksledning. Spenning Av og På skal enten skje
via WarmUp styringsenhet eller manuelt ved bruk av tilkoblingsleding.
Ved tilkobling av tilkoblingsledning skal alltid DEFA MiniPlug
kobles først til bilen før man til slutt kobler til godkjent kontaktpunkt i
fastnett. Ved frakobling benyttes motsatt rekkefølge.
Kun DEFA MiniPlug tilkoblingsledning må benyttes til DEFA
WarmUp systemet.

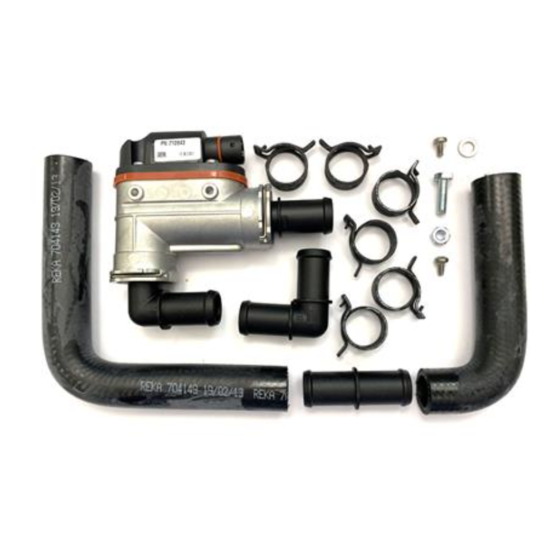

PTC SLANGEVARMER
DEFA PTC slangevarmer forvarmer kjølevæsken. PTC teknologien gjør
at effekt på varmeren reduseres når temperaturen på kjølevæsken
stiger innenfor gitte grenser. Merkeeffekten er 500W ved -25
Effekten varierer noe og påvirkes av motstand i kjølekretsen.
Forsikre deg om at stusser er rene og uskadd. Bruk kun O-ring og
slangeklemmer fra DEFA. O-ring er smurt fra fabrikk. Må ekstra
smøremiddel benyttes på O-ring, benytt KUN bilens kjølevæske.
En installasjon av DEFA PTC slangevarmer skal være lekkasjefri og
besørge varme til motoren ved at kjølevæsken sirkulerer.
Etter installasjon skal funksjonstester gjennomføres:
Sett nettspenning på PTC slangevarmeren. Kjenn forsiktig på varmeren
at denne blir varm.
Registrer etter ca. 20-30 minutter at varmen sprer seg til / i motoren,
ved å kjenne på motoren forskjellige steder.
Dersom den innebygde termostaten slår seg inn / ut med jevne
mellomrom (klikkelyd), og motoren ikke blir varm er ikke sirkulasjon i
kjølevæsken oppnådd.
Sjekk også at det ikke er lekkasje av kjølevæske ved tilkoblingspunktene av
varmer.
Etter at varmeren er koblet fra startes motoren. Sjekk at det ikke er
lekkasje av kjølevæske ved varmeren, selv etter at det er trykk på
kjølevæsken / pumpen går.
Installatør er selv ansvarlig for at rett montasjested og slangetilkoblinger
er benyttet.
Dersom forhold nevnt ovenfor ikke er fulgt eller tilfredstilles, frafaller
produktgarantien og reklamasjonsretten.
Hitta ditt fordon i tabellen i denna monteringsanvisning.
Om montering på ditt fordon kräver en monteringssats, kan
monteringen vara beskriven i egen anvisning som medföljer
monteringssatsen.
Om ditt fordon inte finns med i tabellen, skanna QR-koden för
en uppdaterad anvisning eller se «Hitta din motorvärmare» på
www.defa.com. Anvisningar för övriga DEFA produkter skall också
läsas igenom noggrant.
Montering av motorvärmare på fordon eller motorer som INTE står
listade i tabell i motorvärmarens monteringsanvisning, göres på eget ansvar
och täcks inte av garantin.
DEFA MiniPlug apparatintag köps separat eller som en del av
DEFA WarmUp. Motorvärmaren får bara kopplas till jordat uttag.
Kontrollera att det är jordförbindelse från det jordade vägguttaget och
fram till motorvärmarens hölje, och att karosseriet har kontakt med
skyddsjorden.
DEFA frånskriver sig ersättningsansvar där modifieringar är
utförda, icke originaldelar använts eller motorvärmaren inte monterats
enligt monteringsanvisningen. Reklamationsrätt enligt köplagen. Spara
kvittot.
Produkter som monteras i fordonets motorrum skall monteras av
auktoriserad verkstad.
Motorvämare skall endast kopplas in med original DEFA
skarvkabel eller PlugIn kontakt på intagskabeln. Spänning Till och Från
skall endast ske via WarmUp styrningsenhet eller manuellt genom
o C.
användning av anslutningskabel.
Vid inkoppling av anslutningskabel skall alltid DEFA MiniPlug
kopplas först till bilen innan man kopplar till godkänd kontaktpunkt i fast
nät. Vid fråkoppling används motsatt ordning.
Endast DEFA MiniPlug anslutningskabel får användas till DEFA
WarmUp systemet.
PTC SLANGVÄRMARE
DEFA PTC slangevärmare förvärmer kylvätskan. PTC teknologin gör
att effekten på värmaren reduceras när temperaturen på kylvätskan
stiger inom givna gränser. Märkeffekten är 500W vid -25°C. Effekten
varierar något och påverkas av motstånd i kylkretsen.
Försäkra dig om att stosar är rena och oskadda. Använd endast O-ring
och slangklammor från DEFA. O-ringar är smorda från fabrik. Om extra
smörjmedel tillförs på O-ringar, används ENDAST bilens kylvätska.
En installation av DEFA PTC slangvärmare skall vara läckagefri och
värma motorn genom att kylvätskan cirkulerar.
Efter installation skall funktionstester genomföras:
Anslut PTC slangvärmaren till nätspänning.
värmaren att den blir varm.
Copyright © 2016 DEFA AS, All rights reserved.
1/5
Känn försiktigt på
