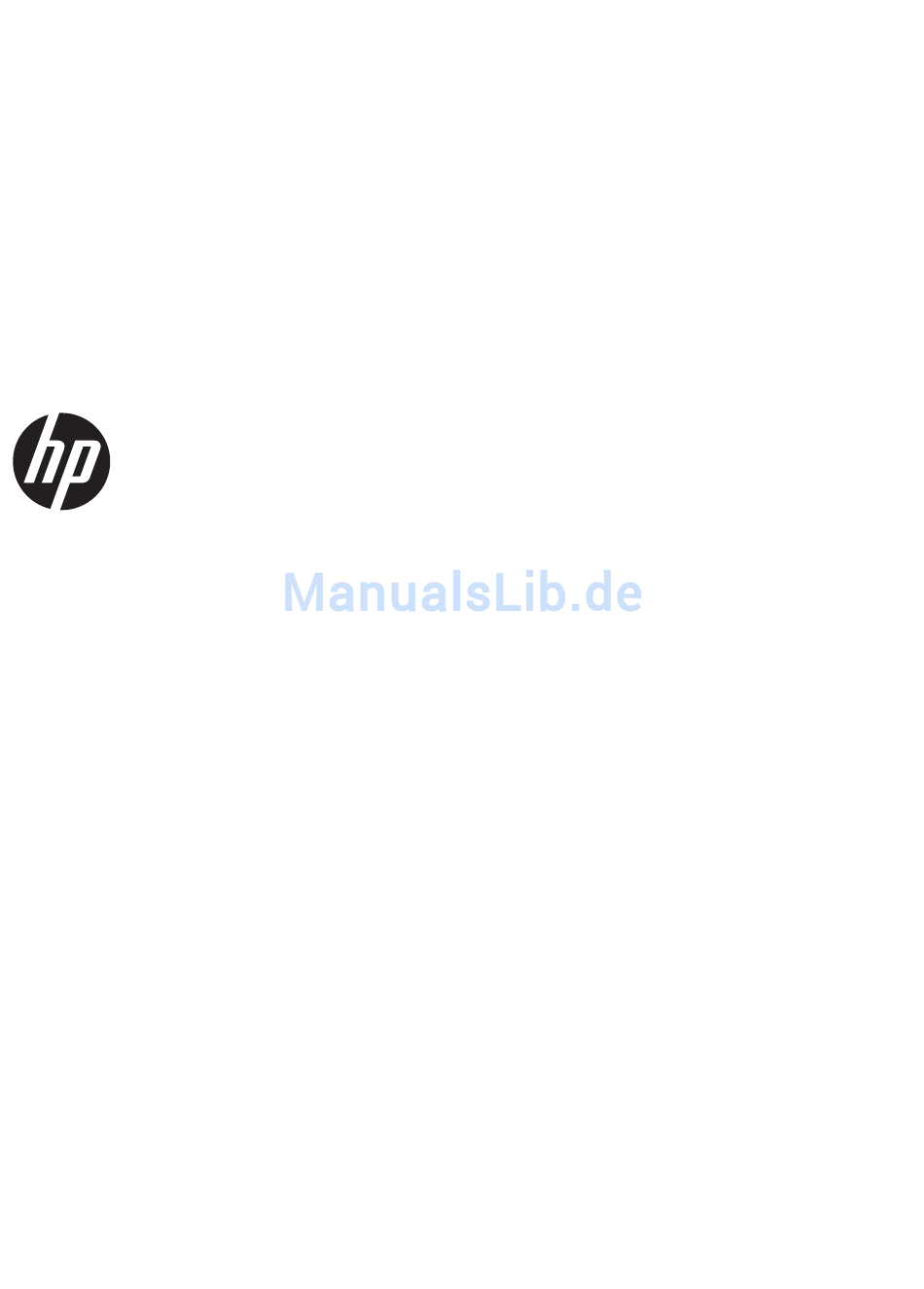

- Seite 1 HP Compaq LA1956x, LA2006x, LA2206x und LA2306x LED hintergrundbeleuchtete LCD-Monitore Benutzerhandbuch...
- Seite 2 Microsoft, Windows und Windows Vista sind in den USA und/oder anderen Ländern Marken oder eingetragene Marken der Microsoft Corporation. Die einzigen Garantieansprüche für HP Produkte und Services sind in den Garantieerklärungen festgehalten, die diesen Produkten und Services beiliegen. Aus dem vorliegenden Dokument sind keine weiteren Garantieansprüche abzuleiten.
-
Seite 3: Einführung
Einführung Dieses Handbuch enthält Informationen zur Einrichtung des Monitors, zur Installation der Treiber und zur Verwendung des OSD-Menüs sowie Fehlerbehebungshinweise und technische Daten. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anweisungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardwareschäden oder Datenverlust bei Nichtbefolgen der Anweisungen hin. - Seite 4 Einführung...
-
Seite 5: Inhaltsverzeichnis
HP LCD-Monitore ........................1 2 Einrichten des Monitors ..................... 3 Aufklappen des Monitorstandfußes ..................... 3 Anbringen des HP Standfußes am HP Monitor LA1956x ............... 4 Komponenten auf der Rückseite ....................5 Anschließen der Kabel ......................6 Bedienelemente auf der Vorderseite ..................10 Individuelles Anpassen des Monitors .................. -
Seite 7: Produktmerkmale
Videosignaleingang für DisplayPort Digital (Kabel nur im Lieferumfang bestimmter Modelle ● enthalten) USB 2.0-Hub mit einem Upstream-Anschluss (zum Computer) und zwei Downstream-Anschlüssen ● (zu USB-Geräten) USB-Kabel zum Verbinden des USB-Hubs des Monitors mit dem USB-Anschluss am Computer (im ● Lieferumfang enthalten) Unterstützt eine optionale HP Lautsprecherleiste ● HP LCD-Monitore... - Seite 8 Kabelmanagementkomponente zur Kabelverlegung ● OSD (On-Screen Display) in mehreren Sprachen zum bequemen Einrichten und Einstellen des ● Bildschirms HP Display Assistant zum Anpassen der Monitoreinstellungen und Aktivieren der Funktion zum ● Diebstahlschutz HDCP-Kopierschutz für DVI- und DisplayPort-Signale ● CD mit Software und Dokumentation, die Monitortreiber und Produktdokumentation umfasst ●...
-
Seite 9: Einrichten Des Monitors
Peripheriegeräten unterbrochen ist. Gehen Sie anschließend wie folgt vor. Aufklappen des Monitorstandfußes HINWEIS: Die folgenden Schritte gelten für die HP Modelle LA2006x, LA2206x und LA2306x. Heben Sie den Monitor aus dem Karton, und legen Sie ihn mit der Vorderseite auf eine ebene Fläche. -
Seite 10: Anbringen Des Hp Standfußes Am Hp Monitor La1956X
Anbringen des HP Standfußes am HP Monitor LA1956x HINWEIS: Die folgenden Schritte gelten nur für das HP Modell LA1956x. Heben Sie den Monitor aus dem Karton, und legen Sie ihn mit der Vorderseite auf eine ebene Fläche. Befestigen Sie die Basis am Standfuß... -
Seite 11: Komponenten Auf Der Rückseite
Komponenten auf der Rückseite Abbildung 2-2 Komponenten auf der Rückseite Komponente Funktion Anschluss für Netzkabel Über diesen Anschluss wird das Netzkabel an den Monitor angeschlossen. DisplayPort Über diesen Anschluss wird das DisplayPort-Kabel mit dem Monitor verbunden. DVI-D Über diesen Anschluss wird das DVI-D-Kabel an den Monitor angeschlossen. -
Seite 12: Anschließen Der Kabel
Entfernen Sie die Kabelführungsklammer vom Standfuß, indem Sie die beiden Seiten auseinanderziehen (1), und die Klammer dann vom Standfuß abheben (2). Abbildung 2-3 Entfernen der Kabelführungsklammer Abbildung 2-4 Entfernen des Kabelführungsclips (HP Modell LA1956x) Kapitel 2 Einrichten des Monitors... - Seite 13 Abbildung 2-5, „Anschließen der Kabel“, auf Seite 8 Abbildung 2–7 und Abbildung 2-6, „Anschließen der Kabel (HP Modell LA1956x)“, auf Seite 8 2–8. HINWEIS: Der Monitor unterstützt sowohl analoge als auch digitale Signale. Der Videomodus ist vom verwendeten Bildschirmkabel abhängig. Der Monitor erkennt automatisch, an welchen Anschlüssen gültige Videosignale eingehen.
- Seite 14 Sie das andere Ende in eine Netzsteckdose. Abbildung 2-5 Anschließen der Kabel Abbildung 2-6 Anschließen der Kabel (HP Modell LA1956x) VORSICHT! So verhindern Sie die Gefahr eines Stromschlags oder eine Beschädigung der Geräte: Deaktivieren Sie auf keinen Fall den Erdungsleiter des Netzkabels. Der Erdungsleiter des Netzsteckers erfüllt eine wichtige Sicherheitsfunktion.
- Seite 15 Strebe des Standfußes. Achten Sie dabei darauf, dass die Arretierungen an den Seiten der Klammer in die Öffnungen am Standfuß einrasten. Abbildung 2-7 Anbringen der Kabelführungsklammer Abbildung 2-8 Anbringen des Kabelführungsclips (HP Modell LA1956x) Anschließen der Kabel...
-
Seite 16: Bedienelemente Auf Der Vorderseite
Mit dieser Taste schalten Sie den Monitor ein- bzw. aus. Betriebsanzeige Normaler Betriebsmodus = Blau. Ruhemodus = Gelb. Ruhe-Timer-Modus = Gelb (blinkend). HINWEIS: Eine Simulation des OSD-Menüs finden Sie in der Mediothek von HP unter http://www.hp.com/go/sml. Kapitel 2 Einrichten des Monitors... -
Seite 17: Individuelles Anpassen Des Monitors
Individuelles Anpassen des Monitors HINWEIS: Ihr Monitormodell kann anders aussehen als das in den folgenden Abbildungen gezeigte Modell. Kippen Sie den Monitorbildschirm nach vorne oder hinten, sodass Sie bequem auf den Bildschirm schauen können. Abbildung 2-10 Kippen des Monitors Drehen Sie den Monitorbildschirm nach links oder rechts, um einen optimalen Sichtwinkel zu erhalten. - Seite 18 Sie ihn nach unten und ziehen ihn anschließend nach oben, bis er sich in der aufrechten Position befindet. Abbildung 2-12 Einstellen der Höhe Abbildung 2-13 Lösen des Arretierstifts und Einstellen der Höhe (Modell HP LA1956x) Kapitel 2 Einrichten des Monitors...
-
Seite 19: Einschalten Des Monitors
Abbildung 2-14 Drehen in das Hochformat HINWEIS: Sie können die HP Display Assistant Software von der Software- und Dokumentations-CD installieren, um Informationen im Hochformatmodus anzeigen zu können. Auch die Anzeige des OSD-Menüs lässt sich in die Hochformatposition drehen. Rufen Sie zum Drehen des OSD-Menüs das OSD-Menü... -
Seite 20: Anschließen Der Usb-Geräte
Auf diese Weise können Sie das Einbrennen von Bildern vermeiden. Die Gefahr, dass ein Nachbild entsteht, besteht bei allen LCD-Bildschirmen. Monitore mit einem „eingebrannten Bild“ sind von der HP Garantie nicht abgedeckt. * Ein längerer Zeitraum bedeutet in diesem Fall 12 Stunden durchgängige Nichtverwendung des Monitors. - Seite 21 Abbildung 2-15 Anschließen der USB-Geräte Anschließen der USB-Geräte...
-
Seite 22: Abnehmen Des Standfußes
Sie können den Standfuß vom Monitorbildschirm abnehmen, um den Monitor an der Wand, auf einem Schwenkarm oder an einer anderen Montagevorrichtung anzubringen. HINWEIS: Die folgenden Schritte gelten für die HP Modelle LA2006x, LA2206x und LA2306x. ACHTUNG: Stellen Sie vor dem Abnehmen des Bildschirmsockels sicher, dass der Monitor ausgeschaltet und sowohl das Netz- als auch das Signalkabel abgezogen ist. -
Seite 23: Entfernen Des Standfußes Vom Hp Monitor La1956X
Sie können den Standfuß vom Monitorbildschirm abnehmen, um den Monitor an der Wand, auf einem Schwenkarm oder an einer anderen Montagevorrichtung anzubringen. HINWEIS: Die folgenden Schritte gelten nur für das HP Modell LA1956x. Legen Sie den Monitor mit der Vorderseite auf eine mit einem sauberen, trockenen Tuch abgedeckte ebene Fläche. -
Seite 24: Montieren Des Monitors
Montieren des Monitors Der Monitorbildschirm kann an einer Wand, einem Schwenkarm oder anderen Montagevorrichtungen montiert werden. HINWEIS: Dieses Gerät ist dafür konzipiert, mit einer in der UL- oder CSA-Liste aufgeführten Wandhalterung befestigt zu werden. Nehmen Sie den Monitorbildschirm vom Standfuß ab. Weitere Informationen hierzu finden Sie unter „Abnehmen des Standfußes“... -
Seite 25: Position Der Produktetiketten
Position der Produktetiketten Auf den Produktetiketten des Monitors sind die Ersatzteil-, die Produkt- und die Seriennummer angegeben. Geben Sie diese Nummern an, wenn Sie sich wegen des Monitors mit HP in Verbindung setzen. Die Produktetiketten befinden sich auf der Rückseite des Bildschirms. -
Seite 26: Weitere Informationen Suchen
Weitere Informationen suchen Referenzhandbücher Für weitere Informationen ziehen Sie das Referenzhandbuch des HP LCD-Monitors hinzu, das auf der CD, die mit dem Monitor geliefert wird, zu finden ist. Optimieren und Überwachen der Monitorleistung ● Sicherheits- und Wartungshinweise ● Installieren der Software von der CD ●... -
Seite 27: Anhang A Technische Daten
Technische Daten HINWEIS: Alle technischen Daten erfüllen die typischen Vorgaben an Hersteller von HP Komponenten; die tatsächliche Leistung kann je nach Modell variieren. Modell LA1956x Tabelle A-1 Technische Daten zum LA1956x Bildschirm 48,3 cm, Breitbildformat 19 Zoll, Breitbildformat Twisted Nematic (TN)-LCD mit LED-... -
Seite 28: Modell La2006X
Tabelle A-1 Technische Daten zum LA1956x (Fortsetzung) Höhe: 0 bis 5.000 m 0 bis 16.400 Fuß Betrieb: 0 bis 12.192 m 0 bis 40.000 Fuß Lagerung: Gemessene Leistungsaufnahme: 35,0 W Volle Leistung 27,0 W Typische Einstellungen <15,95 Watt Energy Star® Testmethoden <0,5 Watt Bereitschaftsmodus <0,5 Watt... -
Seite 29: Modell La2206X
Tabelle A-2 Technische Daten zum LA2006x (Fortsetzung) Horizontalfrequenz 24 bis 83 kHz Vertikale Bildwiederholfrequenz 50 bis 76 Hz Umgebungsbedingungen – Temperatur 5 bis 35°C 41 bis 95 °F Betriebstemperatur -20 bis 60°C -4 bis 140 °F Lagerungstemperatur Luftfeuchtigkeit 20 bis 80 % Stromversorgung 100 –... - Seite 30 Tabelle A-3 Technische Daten zum LA2206x (Fortsetzung) Abmessungen (mit Standfuß) 43,87 cm 17,27 Zoll Höhe (höchste Stelle) 33,35 cm 13,13 Zoll Höhe (niedrigste Stelle) 22,72 cm 8,94 Zoll Tiefe 51,8 cm 20,39 Zoll Breite Maximale Grafikauflösung 1920 x 1080 (60 Hz) analoger Eingang 1920 x 1080 (60 Hz) digitaler Eingang Optimale Grafikauflösung 1920 x 1080 (60 Hz) analoger Eingang...
-
Seite 31: Modell La2306X
Modell LA2306x Tabelle A-4 Technische Daten zum LA2306x Bildschirm 58,42-cm-Breitbildmonitor 23-Zoll-Breitbildmonitor TFT LCD Sichtbare Diagonale 58,42 cm 23 Zoll Neigung -5 bis 30° Drehwinkel -180 bis 180° Maximales Gewicht (ohne Verpackung) 6,8 kg 15,0 lb Abmessungen (mit Standfuß) 46,62 cm 18,37 Zoll Höhe (höchste Stelle) 35,11 cm... -
Seite 32: Erkennen Voreingestellter Bildschirmauflösungen
Tabelle A-4 Technische Daten zum LA2306x (Fortsetzung) Gemessene Leistungsaufnahme: 40 Watt Volle Leistung 35 Watt Typische Einstellungen 33,1 Watt Energy Star® Testmethoden 0,5 Watt Bereitschaftsmodus 0,5 Watt Ausgeschaltet Eingangsanschluss Ein VGA-Anschluss (Kabel im Lieferumfang enthalten); ein DVI- Anschluss (Kabel im Lieferumfang enthalten);... -
Seite 33: Modell La2206X
Tabelle A-6 Voreingestellte Modi (Fortsetzung) 1024 × 768 48,363 60,004 1280 × 720 45,0 60,0 1280 × 1024 63,981 60,02 1440 × 900 55,935 59,887 1600 × 900 60,0 60,0 Tabelle A-7 High Definition-Videoformate Vorein Timing Pixelformat Horiz.-Freq. (kHz) Vert.-Freq. (Hz) stellun 480p 720 ×... -
Seite 34: Modell La2306X
Tabelle A-9 High-Definition-Videoformate (Fortsetzung) 480p 720 × 480 31,469 576p 720 × 576 31,25 720p50 1280 × 720 37,5 720p60 1280 × 720 1080p50 1920 × 1080 56,25 1080p60 1920 × 1080 67,5 Modell LA2306x Tabelle A-10 Voreingestellte Modi Vorein Pixelformat Horiz. -
Seite 35: Benutzerdefinierter Anzeigemodus
Benutzerdefinierter Anzeigemodus Das Signal der Grafikkarte kann in folgenden Fällen u. U. einen nicht voreingestellten Modus erfordern: Wenn Sie keine Standardgrafikkarte verwenden. ● Wenn Sie keinen voreingestellten Modus verwenden. ● In diesen Fällen müssen Sie möglicherweise die Bildschirmparameter über das OSD-Menü neu einstellen.
