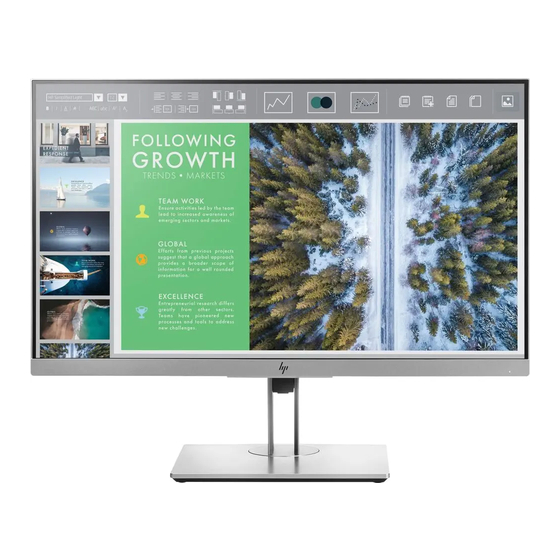

- Seite 1 HP EliteDisplay Monitore mit LED- Hintergrundbeleuchtung Benutzerhandbuch...
- Seite 2 Produkte und Services sind in den Garantieerklärungen festgehalten, die diesen Produkten und Services beiliegen. Aus dem vorliegenden Dokument sind keine weiteren Garantieansprüche abzuleiten. HP haftet nicht für technische bzw. redaktionelle Fehler oder fehlende Informationen. Diese Publikation enthält urheberrechtlich geschützte Informationen. Ohne schriftliche...
-
Seite 3: Einführung
Einführung Dieses Handbuch enthält Informationen über Monitoreigenschaften, das Einrichten des Monitors und technische Daten. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anweisungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardwareschäden oder Datenverlust bei Nichtbefolgen der Anweisungen hin. - Seite 4 Einführung...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Produktmerkmale ............................1 HP LCD-Monitore ..........................1 2 Einrichten des Monitors ..........................3 Aufklappen des Monitors ........................3 Komponenten auf der Rückseite ......................4 Anschließen der Kabel ......................... 5 Bedienelemente auf der Vorderseite ....................9 Individuelles Anpassen des Monitors ....................10 Einschalten des Monitors ........................ -
Seite 7: Produktmerkmale
● USB-Kabel zum Verbinden des USB-Hubs des Monitors mit dem USB-Anschluss am Computer (im Lieferumfang enthalten) ● Unterstützt eine optionale HP Lautsprecherleiste ● Plug & Play-Funktion, sofern vom Computersystem unterstützt ● Schlitze zur Aufnahme von Datenschutzfiltern (separat erhältlich) zur Einschränkung der seitlichen Sicht auf den Bildschirm ●... - Seite 8 ● OSD (On-Screen Display) in mehreren Sprachen zum bequemen Einrichten und Einstellen des Bildschirms ● HP Display Assistant zum Anpassen der Monitoreinstellungen und Aktivieren der Funktion zum Diebstahlschutz ● HDCP-Kopierschutz für DVI- und DisplayPort-Signale ● CD mit Software und Dokumentation, die Monitortreiber und Produktdokumentation umfasst ●...
-
Seite 9: Einrichten Des Monitors
Einrichten des Monitors Achten Sie vor dem Einrichten des Monitors darauf, dass die Stromzufuhr zum Monitor, zum Computer und zu den Peripheriegeräten unterbrochen ist. Gehen Sie anschließend wie folgt vor. Aufklappen des Monitors Heben Sie den Monitor aus dem Karton, und legen Sie ihn mit der Vorderseite auf eine ebene Fläche. -
Seite 10: Komponenten Auf Der Rückseite
Komponenten auf der Rückseite Komponente Funktion USB 2.0-Downstream- Über diese Anschlüsse werden optionale USB-Geräte an Anschlüsse (2) den Monitor angeschlossen. Anschluss für Netzkabel Über diesen Anschluss wird das Netzkabel an den Monitor angeschlossen. DisplayPort Über diesen Anschluss wird das DisplayPort-Kabel mit dem Monitor verbunden. -
Seite 11: Anschließen Der Kabel
Anschließen der Kabel Stellen Sie den Monitor an einer geeigneten und gut belüfteten Stelle in der Nähe des Computers auf. Entfernen Sie den Kabelführungsclip von der Rückseite des Ständers, indem Sie an einer Schellenseite nach innen drücken (1) und an der anderen Schellenseite nach außen ziehen (2). Anschließen der Kabel... - Seite 12 Je nach Konfiguration, verbinden Sie entweder den DisplayPort, den DVI oder das VGA- Videokabel zwischen dem PC und dem Monitor. HINWEIS: Der Monitor kann sowohl analoge als auch digitale Signale unterstützen. Der Videomodus ist vom verwendeten Videokabel abhängig. Der Monitor wird automatisch feststellen, welche Eingänge gültige Videosignale empfangen.
- Seite 13 ● Schließen Sie für den DisplayPort-Digitalbetrieb das eine Ende des DisplayPort- Signalkabels an den DisplayPort-Anschluss an der Rückseite des Monitors und das andere Ende an den DisplayPort-Anschluss am Computer an (Kabel nur im Lieferumfang bestimmter Modelle enthalten). Schließen Sie das eine Ende des mitgelieferten USB-Kabels an den USB-Hub-Anschluss auf der Rückseite des Computers und das andere Ende an den USB-Upstream-Anschluss am Monitor an.
- Seite 14 Schließen Sie ein Ende des Netzkabels am Netzanschluss auf der Rückseite des Monitors an, und stecken Sie das andere Ende in eine Netzsteckdose. VORSICHT! So verhindern Sie die Gefahr eines Stromschlags oder eine Beschädigung der Geräte: Deaktivieren Sie auf keinen Fall den Erdungsleiter des Netzkabels. Der Erdungsleiter des Netzsteckers erfüllt eine wichtige Sicherheitsfunktion.
-
Seite 15: Bedienelemente Auf Der Vorderseite
Fixieren Sie die Kabel durch Anbringen des Kabelführungsclips. Drücken Sie den Clip gerade nach unten in die Steckplätze auf der Rückseite des Ständers und achten Sie darauf, dass die Arretierungen an den Seiten des Clips in den Steckplätzen am Ständer einrasten. Bedienelemente auf der Vorderseite Kontrolle Funktion... -
Seite 16: Individuelles Anpassen Des Monitors
Netz Mit dieser Taste schalten Sie den Monitor ein- bzw. aus. HINWEIS: Eine Simulation des OSD-Menüs finden Sie in der Mediothek von HP unter http://www.hp.com/go/sml. Individuelles Anpassen des Monitors HINWEIS: Ihr Monitormodell kann anders aussehen als das in den folgenden Abbildungen gezeigte Modell. - Seite 17 Drehen Sie den Monitorbildschirm nach links oder rechts, um einen optimalen Sichtwinkel zu erhalten. Stellen Sie den Monitor auf eine für Sie angenehme Höhe für Ihren individuellen Arbeitsplatz ein. Die obere Blende des Monitors sollte nicht über einer parallelen Linie zur Höhe Ihrer Augen liegen.
-
Seite 18: Einschalten Des Monitors
Berührung, wenn Sie den Monitor kippen. Dies könnte zu Schäden am Monitor oder an der Lautsprecherleiste führen. HINWEIS: Sie können die HP Display Assistant Software von der Software- und Dokumentations-CD installieren, um Informationen im Hochformatmodus anzeigen zu können. Auch die Anzeige des OSD-Menüs lässt sich in die Hochformatposition drehen. Rufen Sie zum Drehen des OSD-Menüs das OSD-Menü... - Seite 19 Auf diese Weise können Sie das Einbrennen von Bildern vermeiden. Die Gefahr, dass ein Nachbild entsteht, besteht bei allen LCD-Bildschirmen. Monitore mit einem „eingebrannten Bild“ sind von der HP Garantie nicht abgedeckt. * Ein längerer Zeitraum sind 12 Stunden Nichtbenutzung am Stück.
-
Seite 20: Anschließen Der Usb-Geräte
Anschließen der USB-Geräte An die USB-Anschlüsse können Sie Peripheriegeräte wie eine Digitalkamera, eine USB-Tastatur oder eine USB-Maus anschließen. Die beiden USB-Anschlüsse befinden sich an der Seitenblende des Monitors. HINWEIS: Sie müssen das USB-Hub-Kabel des Monitors an den Computer anschließen, um die USB 2.0 Anschlüsse des Monitors nutzen zu können. -
Seite 21: Entfernen Des Monitorständers
Entfernen des Monitorständers Sie können den Monitorbildschirm vom Ständer abnehmen, um den Bildschirm an der Wand, einem Schwenkarm oder an einer anderen Montagevorrichtung anzubringen. ACHTUNG: Stellen Sie vor dem Abnehmen des Bildschirmsockels sicher, dass der Monitor ausgeschaltet und sowohl das Netz- als auch das Signalkabel abgezogen ist. Ziehen Sie außerdem alle am Monitor angeschlossenen USB-Kabel ab. -
Seite 22: Montieren Des Monitors
Position der Produktetiketten Auf den Produktetiketten des Monitors sind die Ersatzteil-, die Produkt- und die Seriennummer angegeben. Geben Sie diese Nummern an, wenn Sie sich wegen des Monitors mit HP in Verbindung setzen. Die Produktetiketten befinden sich auf der Rückseite des Bildschirms. -
Seite 23: Anbringen Einer Diebstahlsicherung
Anbringen einer Diebstahlsicherung Sie können den Monitor mit einem optionalen Kabelschloss, das von HP erhältlich ist, an einem festen Objekt sichern. Anbringen einer Diebstahlsicherung... -
Seite 24: Weitere Informationen Suchen
Weitere Informationen suchen Referenzhandbücher Für weitere Informationen ziehen Sie das Referenzhandbuch des HP LCD-Monitors hinzu, das auf der CD, die mit dem Monitor geliefert wird, zu finden ist. ● Optimieren und Überwachen der Monitorleistung ● Sicherheits- und Wartungshinweise ● Installieren der Software von der CD ●... -
Seite 25: Anhang A Technische Daten
Technische Daten HINWEIS: Alle technischen Daten erfüllen die typischen Vorgaben an Hersteller von HP Komponenten; die tatsächliche Leistung kann je nach Modell variieren. Modell E201 Display 50,8 cm, Breitbildformat 20 Zoll, Breitbildformat TFT LCD Sichtbarer Bereich 50,8 cm Bildschirmdiagonale 20 Zoll Bildschirmdiagonale Neigung -5 bis 30°... -
Seite 26: Modell E221
Gemessene Leistungsaufnahme: 30 Watt Volllastleistung 25 Watt Typische Einstellung 0,5 W Ruhe 0,5 W Ausgeschaltet Eingangsanschlüsse Ein VGA-Anschluss; ein DVI-Anschluss; ein DisplayPort-Anschluss (die Kabeleinbeziehung variiert je nach Region) Modell E221 Bildschirm 54,61-cm-Breitbildmonitor 21,5-Zoll-Breitbildmonitor TFT LCD Sichtbare Diagonale 54,61 cm 21,5 Zoll Diagonale Neigung -5 bis 30°... -
Seite 27: Modell E231
Höhe: 0 bis 5.000 m 0 bis 16.400 Fuß Betrieb: 0 bis 12.192 m 0 bis 40.000 Fuß Lagerung: Gemessene Leistungsaufnahme: 33 Watt Volle Leistung 29 Watt Typische Einstellungen 0,5 Watt Bereitschaftsmodus 0,5 Watt Ausgeschaltet Eingangsanschluss Ein VGA-Anschluss; ein DVI-Anschluss; ein DisplayPort-Anschluss (die Kabeleinbeziehung variiert je nach Region) -
Seite 28: Erkennen Voreingestellter Bildschirmauflösungen
Stromversorgung 100 – 240 V Wechselstrom, 50/60 Hz Höhe: 0 bis 5.000 m 0 bis 16.400 Fuß Betrieb: 0 bis 12.192 m 0 bis 40.000 Fuß Lagerung: Gemessene Leistungsaufnahme: 36 Watt Volle Leistung 33 Watt Typische Einstellungen 0,5 Watt Bereitschaftsmodus 0,5 Watt Ausgeschaltet Eingangsanschluss... -
Seite 29: Modell E221
720p50 1280 × 720 37,5 720p60 1280 × 720 Modell E221 Vorein Pixelformat Horiz. Frequ. (kHz) Vert. Frequ. (Hz) stellun 640 × 480 31,469 59,940 720 × 400 31,469 70,087 800 × 600 37,879 60,317 1024 × 768 48,363 60,004 1280 ×... -
Seite 30: Benutzerdefinierter Anzeigemodus
1280 × 720 45,00 60,00 1280 × 1024 63,981 60,02 1440 × 900 55,935 59,887 1600 × 900 60,00 60,00 1680 × 1050 65,29 59,954 1920 × 1080 67,5 60,00 Vorein Timing Pixelformat Horiz. Frequ. (kHz) Vert. Frequ. (Hz) stellun 480p 720 ×... - Seite 31 Über die Einstellungen der Energiesparfunktion des Monitors können Sie außerdem festlegen, dass der Monitor nach einem bestimmten Zeitraum auf geringen Stromverbrauch umschaltet. Wenn der Monitor auf geringen Stromverbrauch umgeschaltet hat, leuchtet die LED-Betriebsanzeige gelb. Energiesparfunktion...
