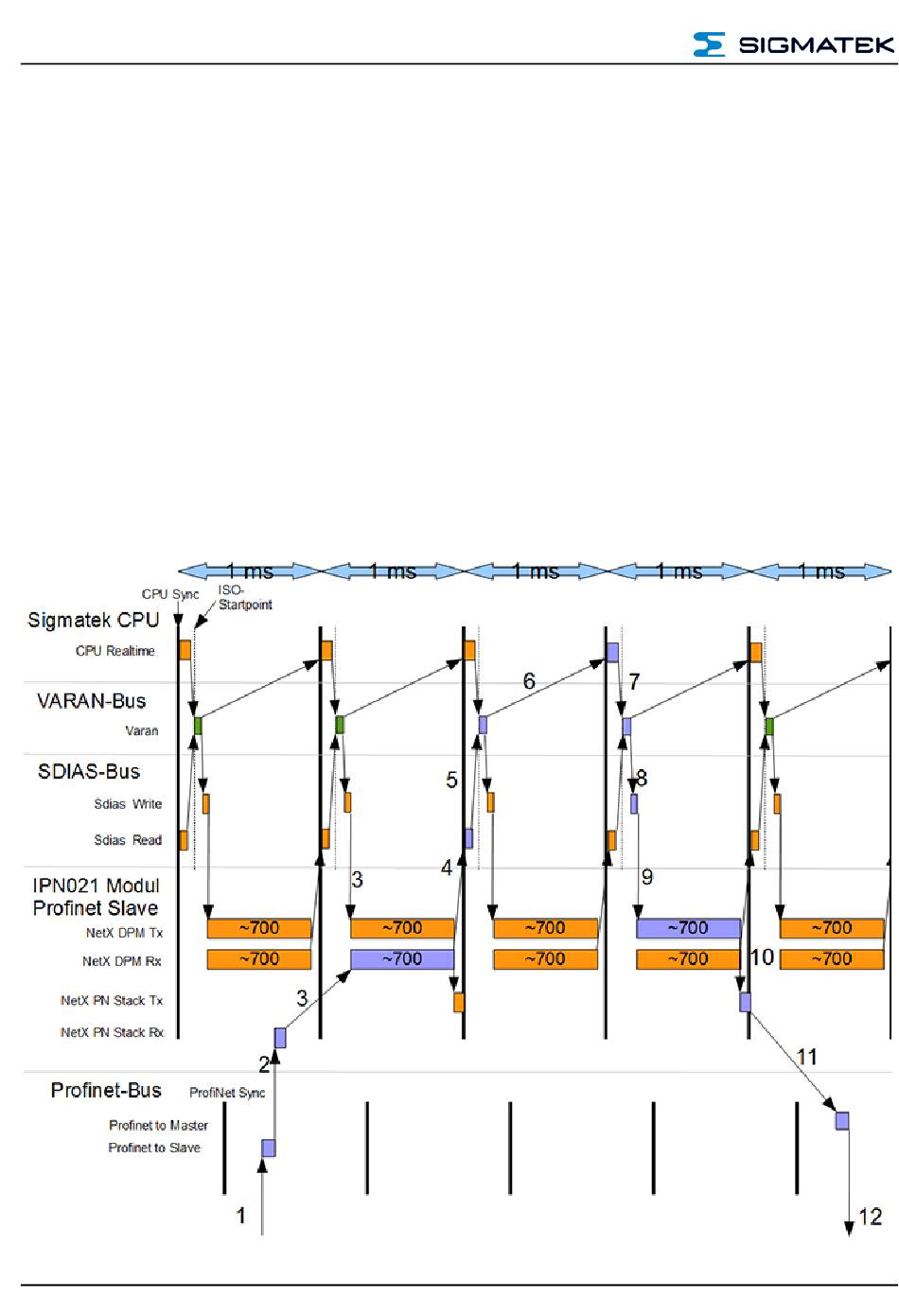

Detailansicht Timing S-DIAS hinter VARAN
9.6.2.1 Timing im besten Fall
Für den Bestfall wird eine Umkopierzeit des NetX-Chips von 700 µs angenommen. Der
Dual Port Memory (DPM) kann bestenfalls jeden zweiten Zyklus ausgetauscht werden, weil
das Übertragen des Handshake-Bits über den VARAN-Bus einen Zyklus zusätzlich
benötigt. Dazu muss der Isochrone Startzeitpunkt (Einstellwert „IsoStartPoint" auf der
VaranManager1-3 Hardwareklasse) am VARAN-Bus möglichst niedrig gewählt werden. Bei
einer Zykluszeit von 1 ms bleiben bei einem ISO-Startzeitpunkt von 5 %, 950 µs abzüglich
der VARAN-Bus ISO-Zeit und des S-DIAS-Schreibzugriffs hinter VARAN, für das
Umkopieren des DPM übrig. Somit muss die VARAN-ISO Zeit („IsoVaranTime" auf der
VaranManager Hardwareklasse) und die S-DIAS-Write Zeit („IsoWrTaskDuration„ auf der
VI02x Hardwareklasse) unter 250 µs liegen. Falls das Umkopieren des DPM länger dauert,
wird der Empfang der Daten um jeweils einen Zyklus verschoben (ist im ungünstigsten Fall
zwischen Punkt 3,4 und 9,10 dargestellt). Das Umkopieren des DPM beginnt mit Punkt 3,9
und endet mit Punkt 4,10. Der Weg des Datenpakets ist durch die violette Markierung
gekennzeichnet.
