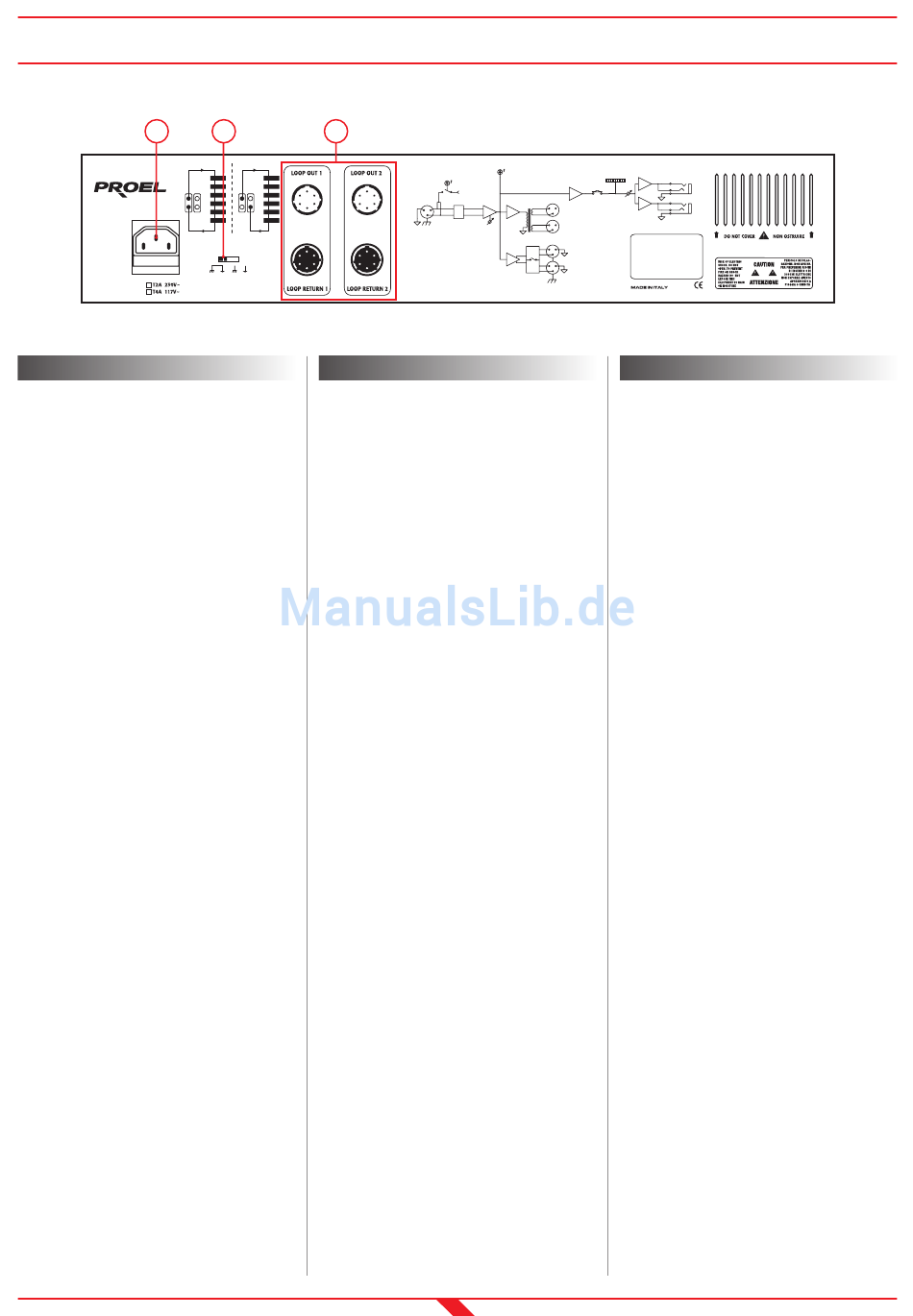

PANNELLO POSTERIORE
REAR PANEL
RÜCKSEITE
7
SINGLE POWER SUPPLY
For further reference see manual
MAINS AC
FUSE
PANNELLO POSTERIORE
7. MAINS AC
Presa a vaschetta di alimentazione. Usare il
cavo in dotazione per collegare il PSU2 alla
presa di corrente. In caso di rottura del
fusibile sostituirlo con uno dello stesso tipo.
8. AUDIO GND LIFT
Selettore per disconnettere il contatto di terra
dal circuito audio.
9. LOOP OUT / LOOP RETURN
Connessioni per ASP48. Il PSU2 può alimenta-
re fino a 12 ASP48 (6 per ogni alimentatore)
nella configurazione "singola alimentazione" e
fino a 6 ASP48 nella configurazione "doppia
alimentazione" (vedi pag. 10-11).
8
9
DUAL POWER SUPPLY
IN
IN
ASP48
ASP48
ASP48
ASP48
ASP48
ASP48
ASP48
ASP48
ASP48
ASP48
ASP48
ASP48
THRU
THRU
AUDIO GND LIFT
REAR PANEL
Italiano
7. MAINS AC
For the connection of the included mains
cable. I the case of a blown mains fuse, sub-
stitute it only with a fuse of identical type and
value.
8. AUDIO GND LIFT
This selector allows the user to disconnect the
audio circuit from ground.
9. LOOP OUT / LOOP RETURN
This is for connection of the ASP48. The PSU2
can power 6 ASP48' s in "Double Power Supply"
configuration or 12 ASP48's (6 units per power
supply) in "Single Power Supply" configuration
(see page 10).
CLIP
CUE
+48V
BA
PHANTOM
INPUT
PAD
BA
HA
-20dB
GAIN
MIC /
LINE
BA
English
9
METER
PA
PHONES 1
LEVEL
PA
PHONES 2
RÜCKSEITE
7. MAINS AC
Für
den
Anschluss
des
Stromkabels.
Falls eine Sicherung durchge-
brannt ist, ersetzen Sie diese durch eine des-
selben Typs und der gleichen Stärke.
8. AUDIO GND LIFT
Dieser Schalter dient der Unterbrechung des
Erdungskontakts vom Audiokreislauf.
9. LOOP OUT / LOOP RETURN
Anschlüsse für den ASP48. Die PSU2 kann 6
ASP48 in der "doppelten Stromversorgungs"-
Konfiguration oder 12 ASP48 (6 Einheiten für
die
Stromversorgung)
"Einzelstromversorgungs"-Konfiguration (siehe
Seite 10) versorgen.
