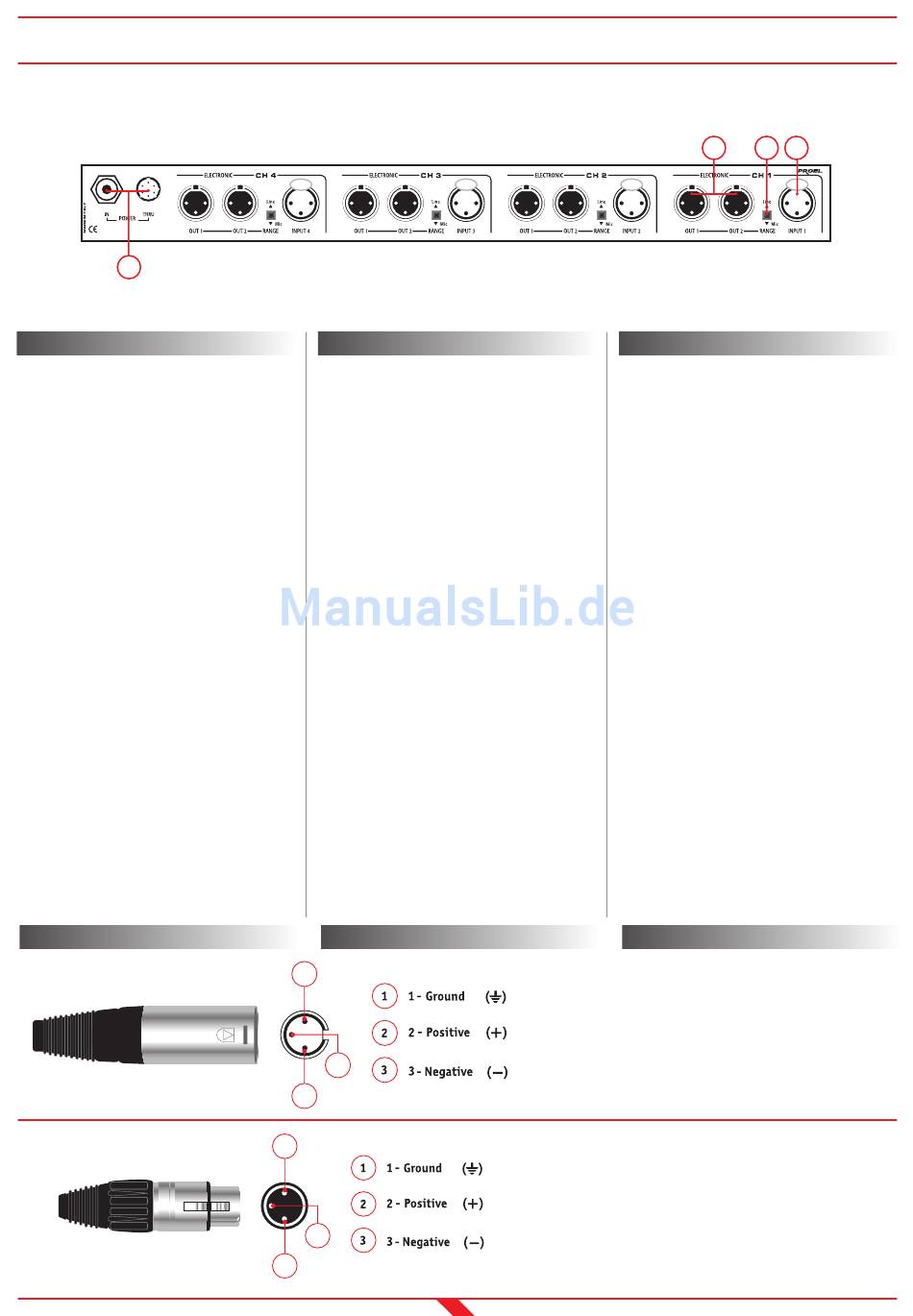

PANNELLO POSTERIORE - CONNETTORI
REAR PANEL - CONNECTORS
RÜCKSEITE - KONNEKTOREN
DC FUSES INSIDE - USE PSU2
POWER SUPPLY ONLY
10
PANNELLO POSTERIORE
7. OUT 1 / OUT 2
Uscite bilanciate elettronicamente. Non
devono essere connesse ad ingressi sbilanciati.
8. RANGE (LINE/MIC)
Premendo questo pulsante si seleziona una
sensibilità di ingresso adatta ad un segnale
microfonico. Se il pulsante non viene premuto,
la sensibilità è quella di linea.
9. INPUT
Connettore bilanciato per la sorgente del seg-
nale d'ingresso. Su questo connettore è pre-
sente una alimentazione PHANTOM quando il
pulsante 48V è premuto.
10. POWER (IN/THRU)
Connessioni per l'alimentatore PSU2.
L'ASP48 deve essere alimentato dal PSU2 e può
essere predisposto in due configurazioni (vedi
pag.10-11): configurazione "singola alimen-
tazione" e configurazione "doppia alimen-
tazione". Nella configurazione "singola alimen-
tazione", sul PSU2 possono essere collegati un
massimo di 12 ASP48 (6 per ogni alimentatore
del PSU2) oppure, nella configurazione "doppia
alimentazione", possono essere collegati un
massimo di 6 ASP48.
CONNETTORI
PUSH
REAR PANEL
Italiano
7. OUT 1 / OUT 2
Electronically-balanced outputs. These outputs
should not be connected to unbalanced
inputs.
8. RANGE (LINE/MIC)
Depressing this selector sets the input to a
sensitivity adapted to a Mic level input signal.
In the raised position, the input is adapted for
a Line level signal.
9. INPUT
Balanced input connector for the input signal
source. 48V is present on this connector when
the Phantom selector is depressed.
10. POWER (IN/THRU)
Connector for the PSU2 power supply unit.
The ASP48 is designed only for use with the
PSU2, and can be powered in two configura-
tions (see page 10): "Single Power supply"
mode, and "Double Power Supply" mode. Each
PSU2 can power 6 ASP48' s in "Double Power
Supply" configuration or 12 ASP48's in "Single
Power Supply" configuration.
CONNECTORS
Italiano
2
Internal
side
3
1
1
Internal
side
3
2
PUSH
PUSH
RÜCKSEITE
English
7. OUT 1 / OUT 2
Elektronisch
Ausgänge dürfen nicht mit ungeregelten
Eingängen verbunden werden.
8. RANGE (LINE/MIC)
Durch Drücken dieses Schalters wählt man die
Eingangssensibilität,
Mikrophoneingangspegelsignal angepasst ist.
Wird der Knopf nicht gedrückt, entspricht die
Sensibilität der des Leitungspegelsignals.
9. INPUT
Geregelter
Eingangssignalquelle. 48V sind an diesem
Stecker vorhanden, wenn der Phantom-
Schalter gedrückt wird.
10. POWER (IN/THRU)
Stecker für die PSU2 Stromversorgungseinheit.
Der ASP48 ist nur für die Verwendung mit der
PSU2
Konfigurationen mit Strom versorgt werden
(siehe Seite 10): "Einzelstromversorgungs"-
Modus und "doppelter Stromversorgungs"-
Modus. Jede PSU2 kann 6 ASP48 in der "dop-
pelten Stromversorgungs"-Konfiguration oder
12 ASP48 in der "Einzelstromversorgungs"-
Konfiguration versorgen.
ANSCHLÜSSE
English
XLR male balanced input connector
INPUTS
XLR female balanced output connector
OUTPUTS
7
ASP48
7
8
9
PUSH
geregelte
Ausgänge.
die
an
Eingangsstecker
für
ausgelegt
und
kann
in
Deutsch
Diese
ein
die
zwei
Deutsch
