- Seite 1 Kompaktanleitung G 1690 G 1690T -Analyser / Sauerstoff-Messgerät...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Dokumentation ............. 4 Vorwort ................... 4 Rechtliche Hinweise ............... 4 Weiterführende Informationen ............4 Sicherheit ................. 5 Erläuterung der Sicherheitssymbole ..........5 Vorhersehbare Fehlanwendungen ..........5 Sicherheitshinweise ................ 6 Bestimmungsgemäße Verwendung ..........6 Qualifiziertes Personal ..............7 Gerät auf einen Blick ............... - Seite 3 Inhaltsverzeichnis Entsorgung ................17 Technische Daten..............18 Service ................... 20 10.1 Hersteller ..................20 10.2 Zubehör ..................20 B-H86.0.31.DK1-1.0 3 / 20...
-
Seite 4: Über Diese Dokumentation
1 | Über diese Dokumentation G 1690 / G 1690T Über diese Dokumentation Vorwort Lesen Sie dieses Dokument aufmerksam durch, und machen Sie sich mit der Bedie- nung des Produktes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griff- oder lesebereit und am besten in unmittelbarer Nähe des Produktes auf, damit Sie oder das Personal/die Anwender im Zweifelsfall... -
Seite 5: Sicherheit
G 1690 / G 1690T Sicherheit | 2 Sicherheit Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. VORSICHT Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbe- achtung Schäden am Gerät bzw. an der Umwelt hervorrufen. -
Seite 6: Sicherheitshinweise
HINWEIS Dieses Gerät gehört nicht in Kinderhände! GEFAHR Der Sensor enthält KOH (GOEL 381 im G 1690..-MAX) bzw. Säure (GOEL 370 im G 1690..-35). KOH und Säuren rufen Verätzungen hervor! Bei auslaufender Flüssigkeit Kontakt unbedingt vermeiden! Bei Kontakt: •... -
Seite 7: Qualifiziertes Personal
G 1690 / G 1690T Sicherheit | 2 Das G 1690T ist darüber hinaus für die Anzeige der berechneten maximale Einsatztie- fe (MOD) aus der gemessenen Sauerstoffkonzentration geeignet. Bei der MOD-Anzeige dürfen als trockene Gase ausschließlich Luft- und NITROX- Gemische mit einer Sauerstoffkonzentration zwischen 20,9 … 36,0 Vol.-% O... -
Seite 8: Gerät Auf Einen Blick

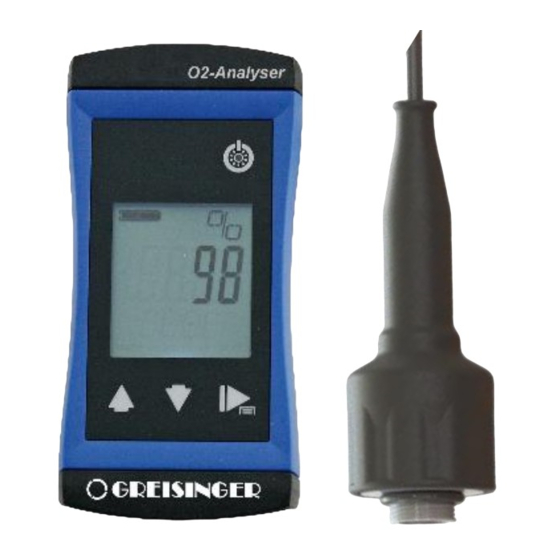

3 | Gerät auf einen Blick G 1690 / G 1690T Gerät auf einen Blick Die G 1690er Serie LCD Anzeige Gerät Sensor in Vorderansicht Schutzhülle Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten oder Min*/Max*/Hold Hauptanzeige Aktueller Messwert oder Wert für Min*/Max*/Hold... -
Seite 9: Bedienelemente
G 1690 / G 1690T Gerät auf einen Blick | 3 Bedienelemente Ein- / Aus- Taste Kurz drücken Das Gerät einschalten Beleuchtung aktivieren / deaktivieren Lang drücken Das Gerät ausschalten Änderungen in einem Menü verwerfen Auf- / Ab- Taste Kurz drücken Anzeige des Min-/Max- Wertes (nicht verfügbar bei G 1690T) -
Seite 10: Bedienung
4 | Bedienung G 1690 / G 1690T Bedienung Aufruf des Konfigurationsmenüs Drücken Sie die Funktions- Taste für 2 Sekunden, um das Menü Konfiguration aufzurufen. In der Anzeige erscheint (ONF. Lassen Sie die Funktions- Taste los. Parameter Werte Bedeutung Nebenanzeige (nur bei G 1690T) Keine Nebenanzeige, nur Anzeige der Sauerstoffkonzentration in [Vol.-%]... - Seite 11 G 1690 / G 1690T Bedienung | 4 L,TE Hintergrundbeleuchtung Hintergrundbeleuchtung deaktiviert 0:15, 0:30, 1:00, Automatische Abschaltung der Hintergrundbeleuch- tung nach ausgewählter Zeit in Minuten:Sekunden, 2:00, 4:00 wenn kein Tastendruck erfolgt Dauerbetrieb der Hintergrundbeleuchtung IN,T Werkseinstellungen Aktuelle Konfiguration verwenden Gerät auf Werkseinstellungen zurücksetzen.
-
Seite 12: Abgleich Des Gerätes Auf Das Sensorsignal
4 | Bedienung G 1690 / G 1690T Abgleich des Gerätes auf das Sensorsignal Für sichere Messungen muss die Funktion von Sensor und Gerät regelmäßig kontrol- liert werden: - Regelmäßige Kalibrierung an Umgebungsluft (20,9 Vol.-% O ) gemäß Anleitung - bei höheren Sauerstoffmesswerten Überprüfung der Funktion mit bekannter Gas- konzentration, am besten in der Gegend des zu messenden Gases (beispielsweise reiner Sauerstoff, NITROX50 o.ä, "Bump Test"). -
Seite 13: Grundlagen Zur Messung
G 1690 / G 1690T Grundlagen zur Messung | 5 Grundlagen zur Messung Sauerstoff-Grundlagen Der verwendete Sauerstoffsensor liefert ein Ausgangssignal welches proportional zum Sauerstoff-Partialdruck (p ) ist. 5.1.1 Sauerstoff-Partialdruck und Sauerstoff-Konzentration Partialdruck ist der Druck einer Komponente in einem Gemisch. Die Summe aller Partialdrücke ist immer genau so groß... -
Seite 14: Betrieb Und Wartung
6 | Betrieb und Wartung G 1690 / G 1690T Betrieb und Wartung Betriebs- und Wartungshinweise HINWEIS Gerät und der Sensor müssen pfleglich behandelt werden und gemäß den technischen Daten eingesetzt werden. Nicht werfen oder aufschlagen. HINWEIS Sensoröffnung muss sauber und trocken sein, sonst sind Fehlmessungen möglich. - Seite 15 G 1690 / G 1690T Betrieb und Wartung | 6 VORSICHT Beschädigung! Ein unterschiedlicher Ladezustand der Batterien kann zum Auslaufen und dadurch zur Beschädigung des Gerätes führen. – Ausschließlich qualitativ hochwertige und geeignete Alkaline Batterien verwenden! – Keine unterschiedlichen Typen von Batterien verwenden! –...
-
Seite 16: Fehler- Und Systemmeldungen
7 | Fehler- und Systemmeldungen G 1690 / G 1690T Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe SENS ERRO Sensorkabel defekt Kabelbruch Zur Reparatur einschicken oder Sensor defekt oder Defekter oder Sensor wechseln bzw. zur verbraucht verbrauchter Sensor Reparatur einschicken... -
Seite 17: Entsorgung
G 1690 / G 1690T Entsorgung | 8 Abgleich fehlge- Sensor nicht korrekt Sensoranschluss prüfen ERR.3 schlagen: angeschlossen, Sensor tauschen Wert zu niedrig verbraucht oder defekt Fehlerhafte Luft- Wert von P.Abs prüfen druckeingabe Abgleich fehlge- Sensor nicht korrekt Sensoranschluss prüfen ERR.4... -
Seite 18: Technische Daten
9 | Technische Daten G 1690 / G 1690T Technische Daten Messbereich Gerät G 1690(T)-35 G 1690(T)-MAX 0,0 … 100,0 Vol.-% O 0,0 … 100,0 Vol.-% O -Konzentration Empfohlen für 0,2 … 35,0 % (auch für Werte <= 0,2 und über 35 Vol.-% O₂) - Seite 19 Wechselhinweis bei verbrauchter Batterie: "BAT" Auto-Power-Off- falls aktiviert, schaltet sich das Gerät automatisch ab Funktion Zusätzliche Funktionen Min/Max/Hold (G 1690), Hold (G 1690T) Richtlinien und Normen Die Geräte entsprechen folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten: 2014/30/EU EMV Richtlinie...
-
Seite 20: Service
10 | Service G 1690 / G 1690T Service 10.1 Hersteller Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren: Kontakt GHM Messtechnik GmbH GHM GROUP - Greisinger Hans-Sachs-Str. 26 93128 Regenstauf | GERMANY Mail: info@greisinger.de | www.greisinger.de WEEE-Reg.-Nr.
