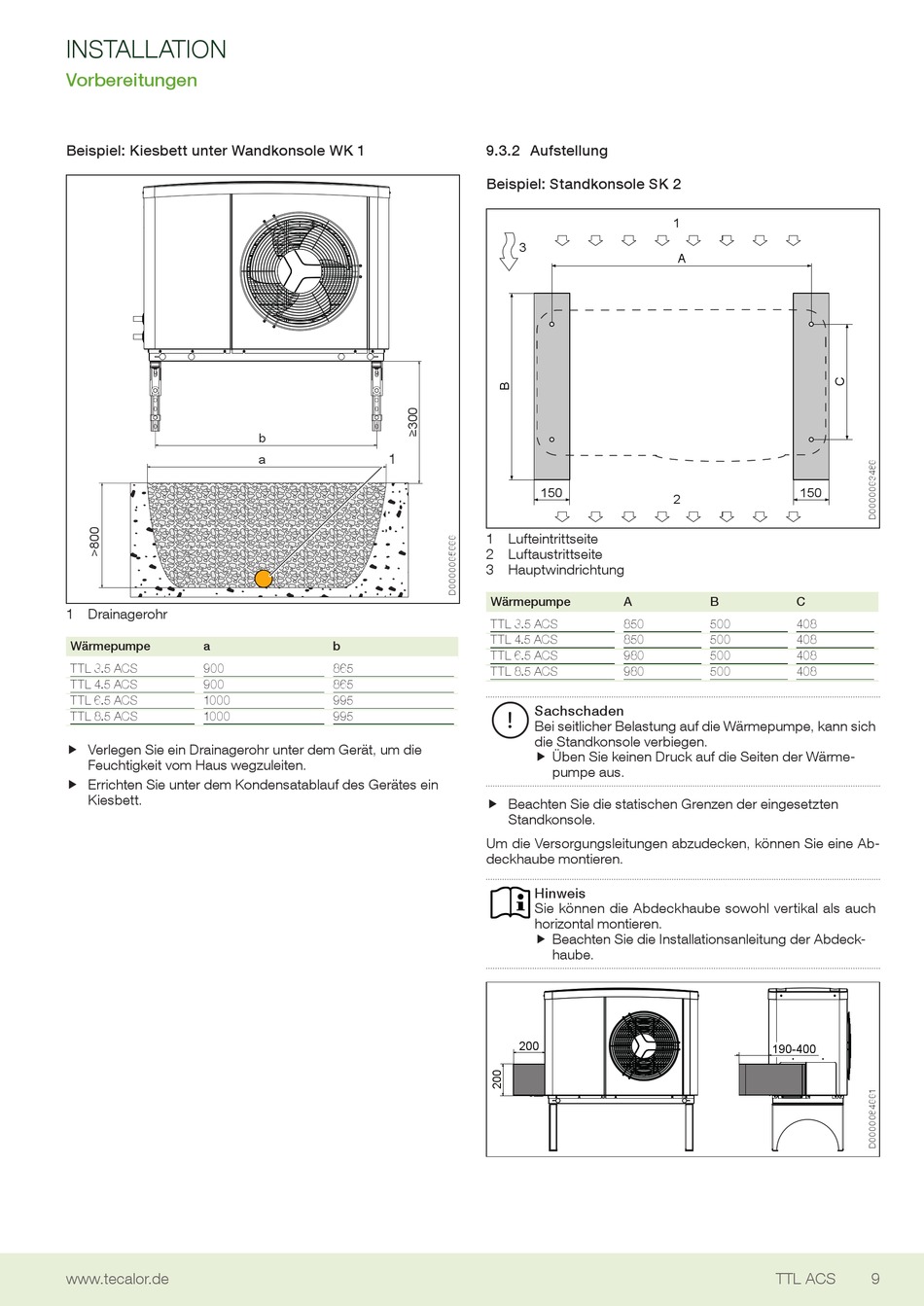

tecalor TTL ACS Bedienung Und Installation Seite 9

INSTALLATION
Vorbereitungen
Beispiel: Kiesbett unter Wandkonsole WK 1
1 Drainagerohr
Wärmepumpe a
TTL 3.5 ACS 900
TTL 4.5 ACS 900
TTL 6.5 ACS 1000
TTL 8.5 ACS 1000
f Verlegen Sie ein Drainagerohr unter dem Gerät, um die f
Feuchtigkeit vom Haus wegzuleiten.
f Errichten Sie unter dem Kondensatablauf des Gerätes ein
f
Kiesbett.
www.tecalor.de
b
1
a
b
865
865
995
995
9.3.2 Aufstellung
Beispiel: Standkonsole SK 2
3
150
1 Lufteintrittseite
2 Luftaustrittseite
3 Hauptwindrichtung
Wärmepumpe A
TTL 3.5 ACS 850
TTL 4.5 ACS 850
TTL 6.5 ACS 980
TTL 8.5 ACS 980
Sachschaden
!
Bei seitlicher Belastung auf die Wärmepumpe, kann sich
die Standkonsole verbiegen.
f Üben Sie keinen Druck auf die Seiten der Wärme-
f
pumpe aus.
f Beachten Sie die statischen Grenzen der eingesetzten f
Standkonsole.
Um die Versorgungsleitungen abzudecken, können Sie eine Ab-
deckhaube montieren.
Hinweis
Sie können die Abdeckhaube sowohl vertikal als auch
horizontal montieren.
f Beachten Sie die Installationsanleitung der Abdeck- f
haube.
200
1
A
150
2
B C
500 408
500 408
500 408
500 408
190-400
TTL ACS 9
