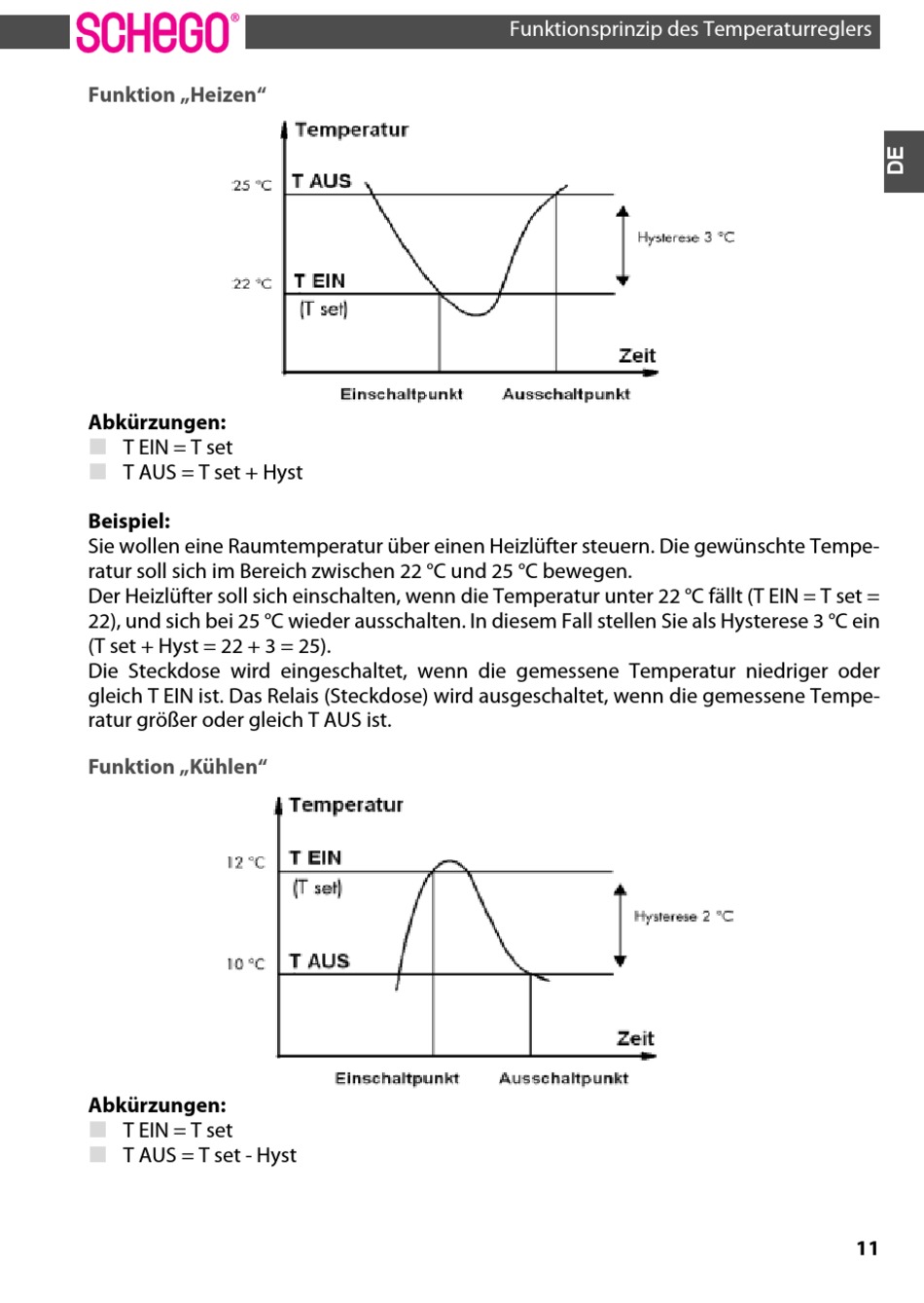

Schego TR2 Bedienungsanleitung Seite 11

Funktion „Heizen"
Abkürzungen:

T EIN = T set

T AUS = T set + Hyst
Beispiel:
Sie wollen eine Raumtemperatur über einen Heizlüfter steuern. Die gewünschte Tempe-
ratur soll sich im Bereich zwischen 22 °C und 25 °C bewegen.
Der Heizlüfter soll sich einschalten, wenn die Temperatur unter 22 °C fällt (T EIN = T set =
22), und sich bei 25 °C wieder ausschalten. In diesem Fall stellen Sie als Hysterese 3 °C ein
(T set + Hyst = 22 + 3 = 25).
Die Steckdose wird eingeschaltet, wenn die gemessene Temperatur niedriger oder
gleich T EIN ist. Das Relais (Steckdose) wird ausgeschaltet, wenn die gemessene Tempe-
ratur größer oder gleich T AUS ist.
Funktion „Kühlen"
Abkürzungen:

T EIN = T set

T AUS = T set - Hyst
Funktionsprinzip des Temperaturreglers
11
