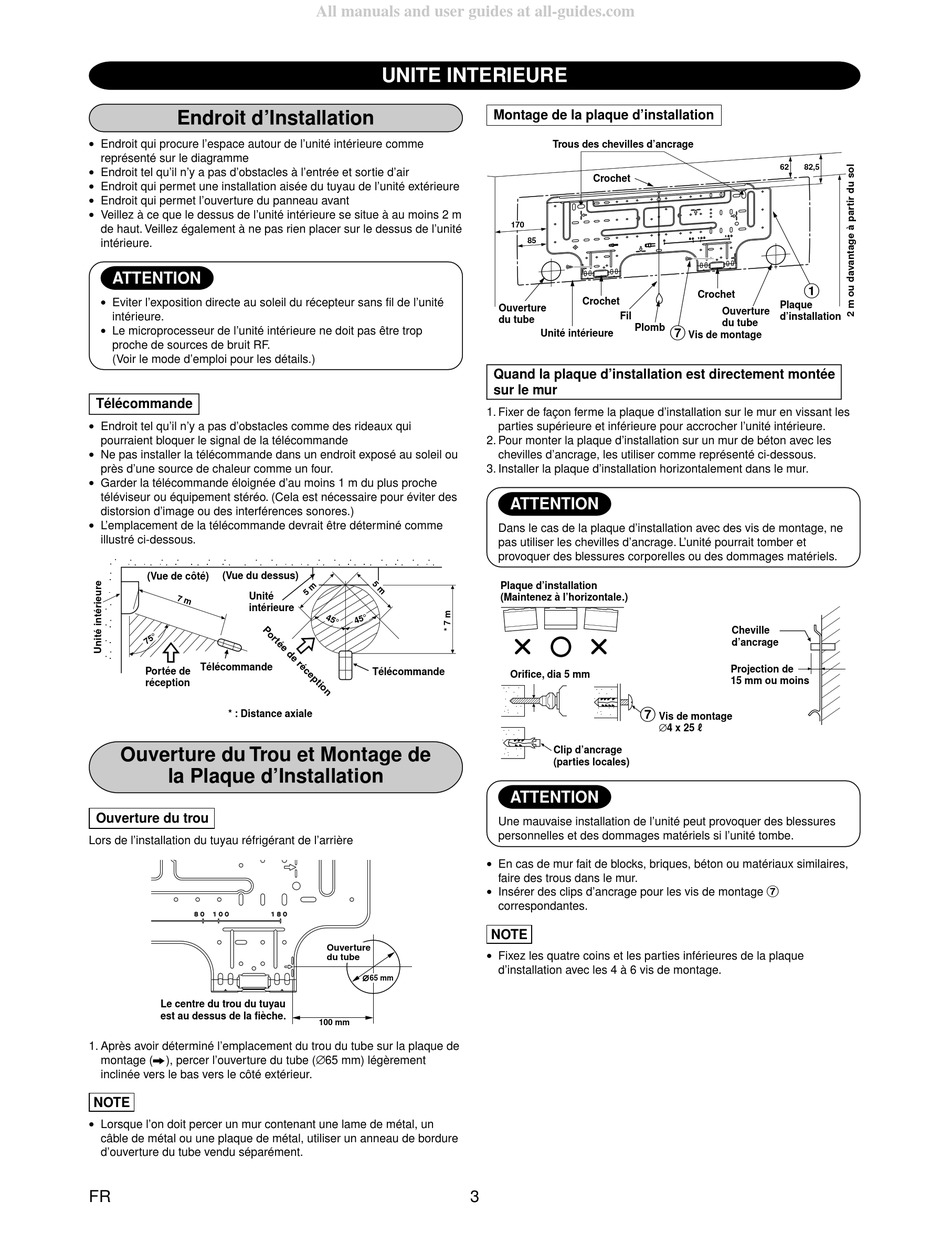

Unite Interieure; Endroit D'installation; Ouverture Du Trou Et Montage De La Plaque D'installation - Carrier 42HQV025 Einbauanleitung

Endroit d'Installation

•
•
•
•
•
ATTENTION
•
•
Télécommande
•
•
•
•
(Vue de côté) (Vue du dessus)
Unité
intérieure
Télécommande
Portée de
réception
* : Distance axiale
Ouverture du Trou et Montage de
la Plaque d'Installation
Ouverture du trou
Le centre du trou du tuyau
est au dessus de la fièche.
A
NOTE
•
All manuals and user guides at all-guides.com

UNITE INTERIEURE

Montage de la plaque d'installation
Quand la plaque d'installation est directement montée
sur le mur
Télécommande
•
•
NOTE
Ouverture
•
du tube
65 mm
100 mm
∅
Trous des chevilles d'ancrage
Crochet
170
85
Crochet
Ouverture
Fil
du tube
Plomb
7
Unité intérieure
ATTENTION
Plaque d'installation
(Maintenez à l'horizontale.)
Orifice, dia 5 mm
7
Vis de montage
∅4 x 25 s s s s s
Clip d'ancrage
(parties locales)
ATTENTION
62 82,5
1
Crochet
Plaque
Ouverture
d'installation
du tube
Vis de montage
Cheville
d'ancrage
Projection de
15 mm ou moins
7
