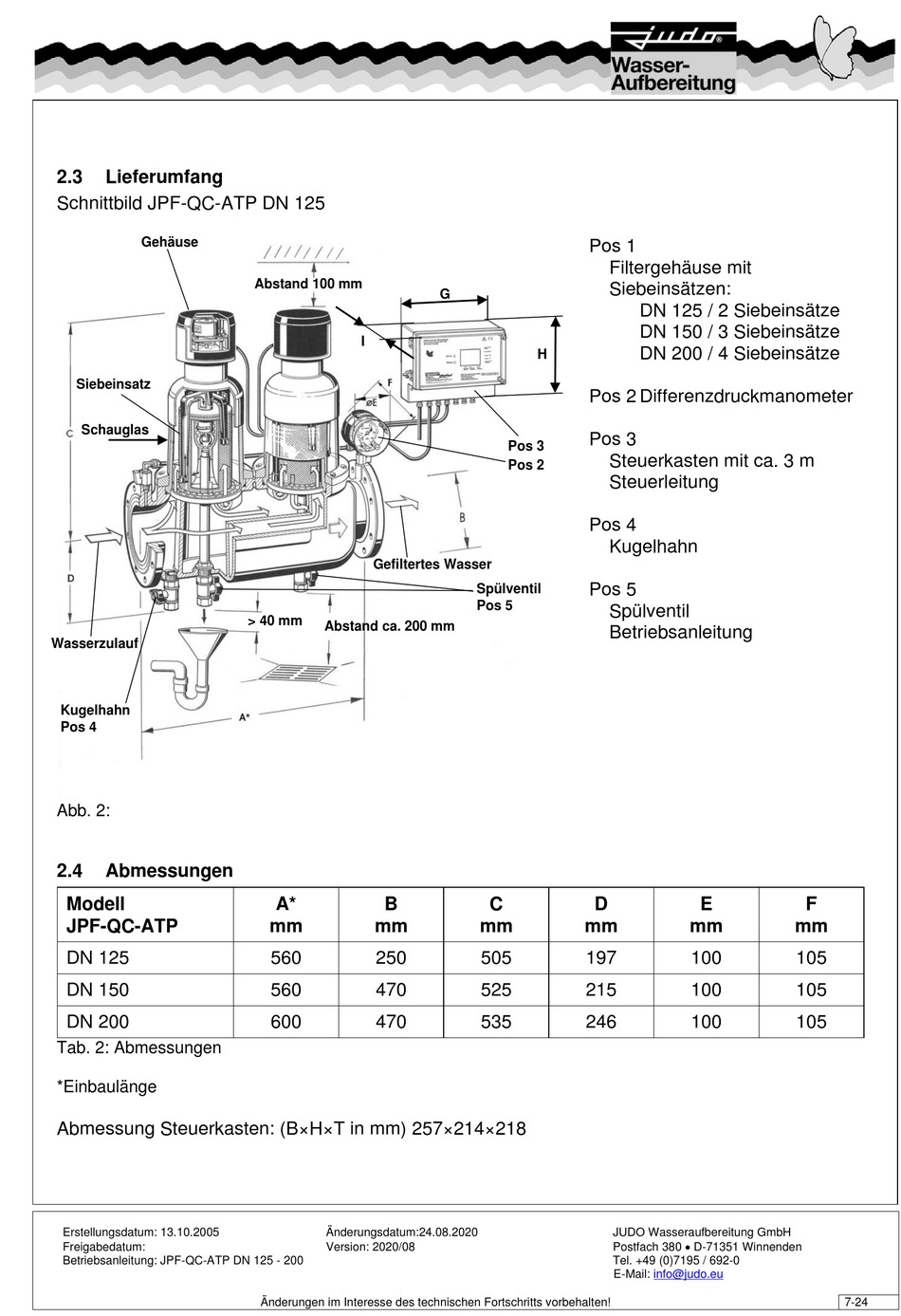

2.3
Lieferumfang
Schnittbild JPF-QC-ATP DN 125
Gehäuse
Siebeinsatz
Schauglas
Wasserzulauf
Kugelhahn
Pos 4
Abb. 2:
2.4
Abmessungen
Modell
JPF-QC-ATP
DN 125
DN 150
DN 200
Tab. 2: Abmessungen
*Einbaulänge
Abmessung Steuerkasten: (B×H×T in mm) 257×214×218
Erstellungsdatum: 13.10.2005
Freigabedatum:
Betriebsanleitung: JPF-QC-ATP DN 125 - 200
Abstand 100 mm
I
Gefiltertes Wasser
> 40 mm
Abstand ca. 200 mm
A*
B
mm
mm
560
250
560
470
600
470
Änderungsdatum:24.08.2020
Version: 2020/08
Änderungen im Interesse des technischen Fortschritts vorbehalten!
Pos 1
Filtergehäuse mit
Siebeinsätzen:
G
H
Pos 2 Differenzdruckmanometer
Pos 3
Pos 3
Steuerkasten mit ca. 3 m
Pos 2
Steuerleitung
Pos 4
Kugelhahn
Pos 5
Spülventil
Pos 5
Spülventil
Betriebsanleitung
C
D
mm
mm
505
197
525
215
535
246
DN 125 / 2 Siebeinsätze
DN 150 / 3 Siebeinsätze
DN 200 / 4 Siebeinsätze
E
mm
100
100
100
JUDO Wasseraufbereitung GmbH
Postfach 380 D-71351 Winnenden
Tel. +49 (0)7195 / 692-0
E-Mail:
info@judo.eu
F
mm
105
105
105
7-24
