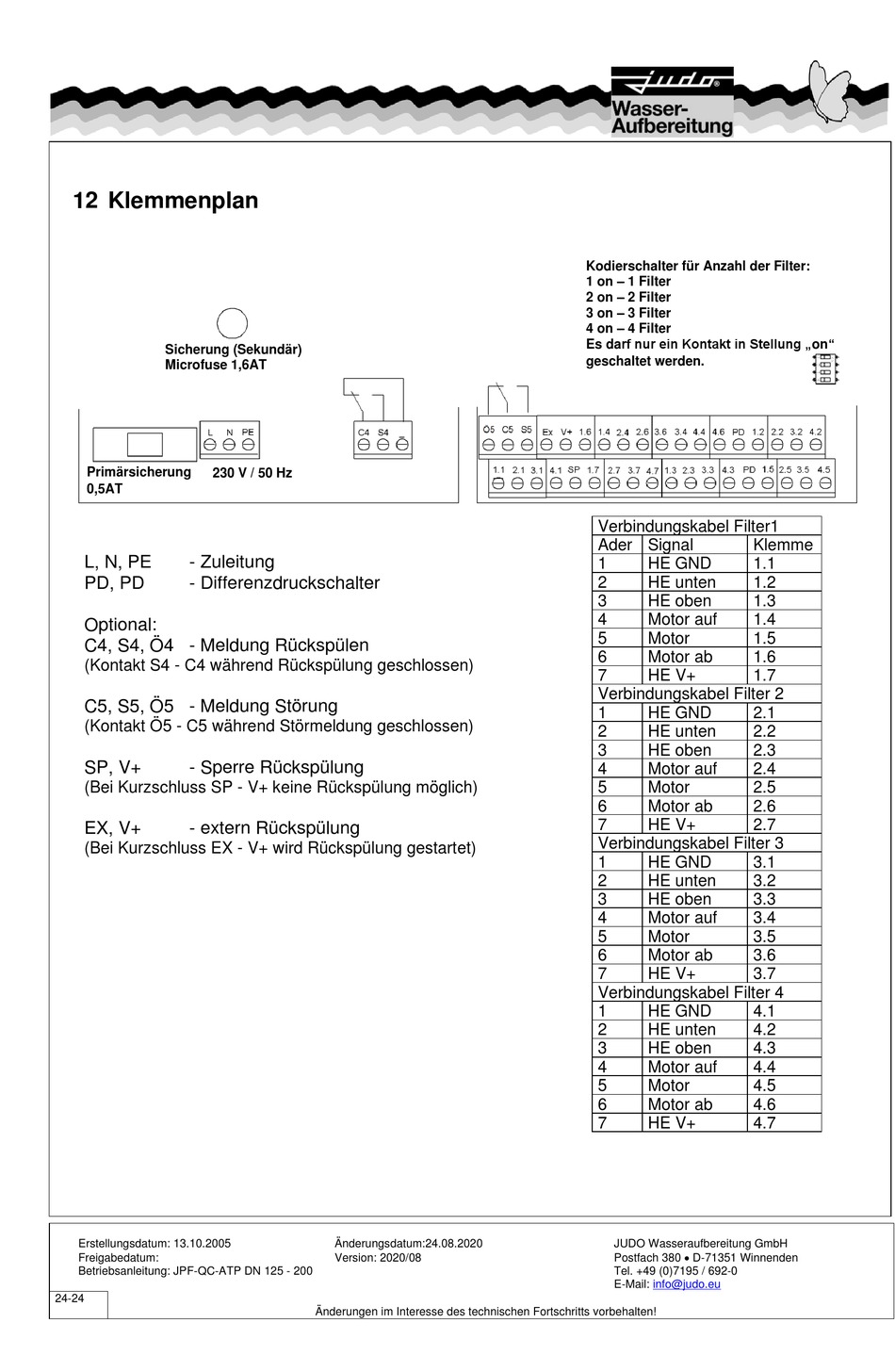

12 Klemmenplan
Sicherung (Sekundär)
Microfuse 1,6AT
Primärsicherung
230 V / 50 Hz
0,5AT
L, N, PE
- Zuleitung
PD, PD
- Differenzdruckschalter
Optional:
C4, S4, Ö4 - Meldung Rückspülen
(Kontakt S4 - C4 während Rückspülung geschlossen)
C5, S5, Ö5 - Meldung Störung
(Kontakt Ö5 - C5 während Störmeldung geschlossen)
SP, V+
- Sperre Rückspülung
(Bei Kurzschluss SP - V+ keine Rückspülung möglich)
EX, V+
- extern Rückspülung
(Bei Kurzschluss EX - V+ wird Rückspülung gestartet)
Erstellungsdatum: 13.10.2005
Freigabedatum:
Betriebsanleitung: JPF-QC-ATP DN 125 - 200
24-24
Änderungsdatum:24.08.2020
Version: 2020/08
Änderungen im Interesse des technischen Fortschritts vorbehalten!
Kodierschalter für Anzahl der Filter:
1 on – 1 Filter
2 on – 2 Filter
3 on – 3 Filter
4 on – 4 Filter
Es darf nur ein Kontakt in Stellung „on"
geschaltet werden.
Verbindungskabel Filter1
Ader Signal
Klemme
1
HE GND
1.1
2
HE unten
1.2
3
HE oben
1.3
4
Motor auf
1.4
5
Motor
1.5
6
Motor ab
1.6
7
HE V+
1.7
Verbindungskabel Filter 2
1
HE GND
2.1
2
HE unten
2.2
3
HE oben
2.3
4
Motor auf
2.4
5
Motor
2.5
6
Motor ab
2.6
7
HE V+
2.7
Verbindungskabel Filter 3
1
HE GND
3.1
2
HE unten
3.2
3
HE oben
3.3
4
Motor auf
3.4
5
Motor
3.5
6
Motor ab
3.6
7
HE V+
3.7
Verbindungskabel Filter 4
1
HE GND
4.1
2
HE unten
4.2
3
HE oben
4.3
4
Motor auf
4.4
5
Motor
4.5
6
Motor ab
4.6
7
HE V+
4.7
