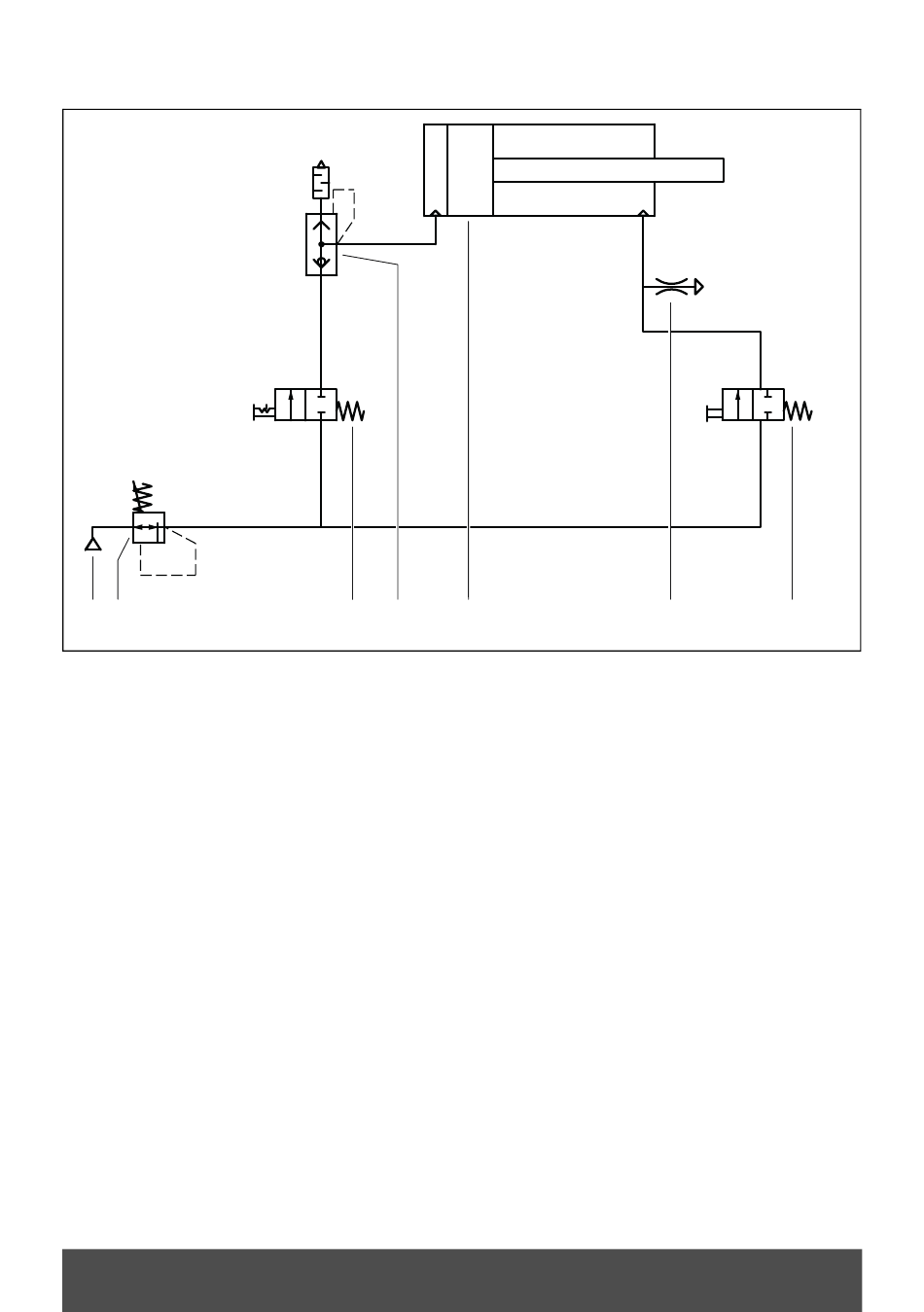

11) DIAGRAMA PNEUMÁTICO
1 2
1 Alimentação de ar comprimido máx. 1000 kPa
2 Válvula de regulagem 680 kPa
3 Botão de pressão, avanço cilindro
4 Botão de pressão, retorno cilindro
5 Exaustão rápida com silencioso (integrado no cilindro)
6 Mecanismo de acionamento pneumático
7 Vazamentos
Manual de instruções DP2X
Versão 1.0 · 8.10.19
2
1
2
1
3 5 6
9 de 10
2
1
7 4
PT
