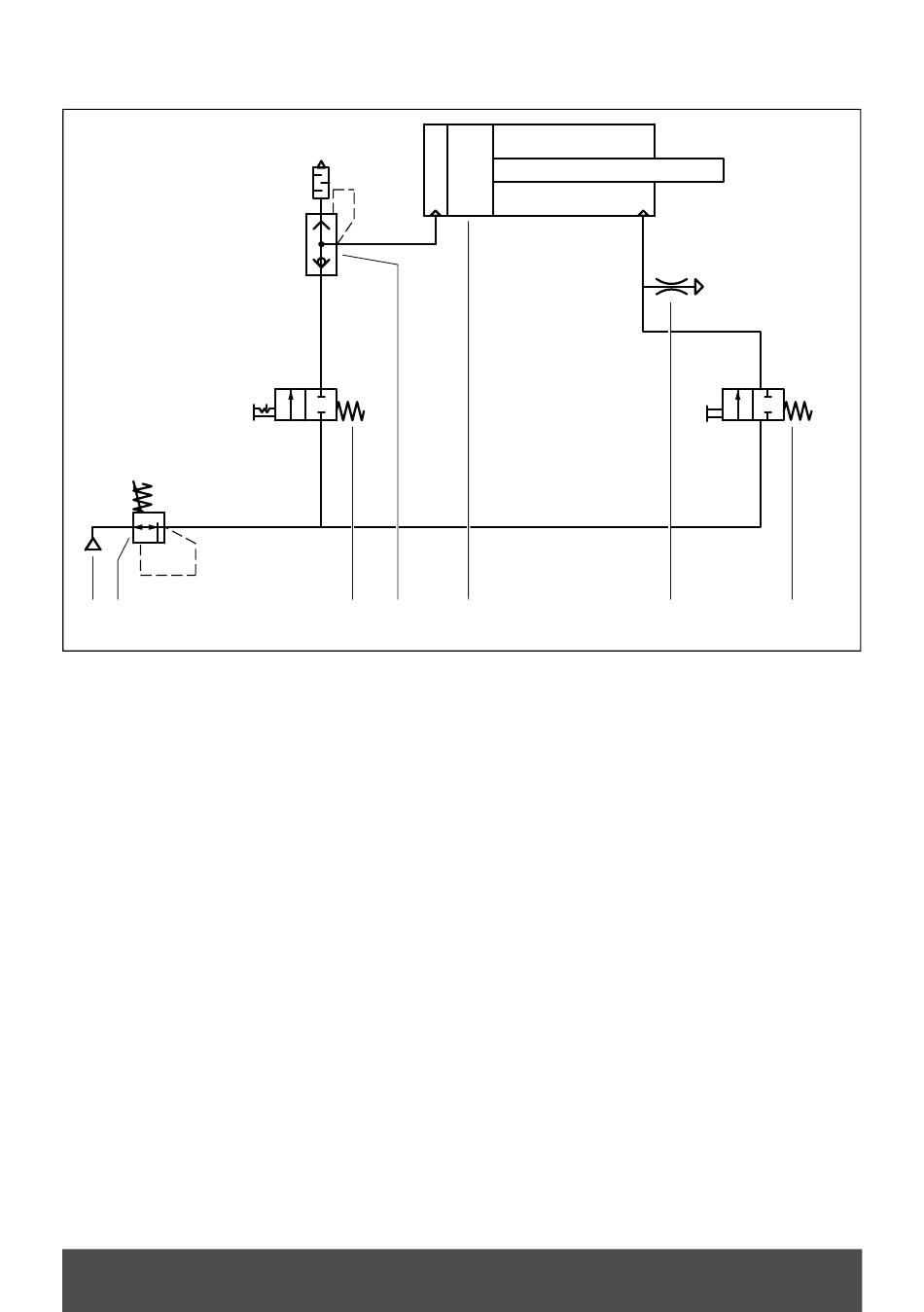

11) SCHEMA PNEUMATICO

1 2
1 Alimentazione dell'aria compressa 1000 kPa max.
2 Valvola di regolazione 680 kPa
3 Pulsante cilindro avanti
4 Pulsante cilindro indietro
5 Sfiato veloce con silenziatore (integrato nel cilindro)
6 Unità di azionamento pneumatica
7 Perdita
Manuale di istruzioni DP2X
Versione 1.0 · 8.10.19
2
1
2
1
3 5 6
9 di 10
2
1
7 4
