Utilizzo Non Conforme Alla Destinazione D'uso; Dotazione Di Fornitura; Panoramica Del Prodotto; Adesivi Di Sicurezza - Sulzer Mixpac DP2X 200 Betriebsanleitung

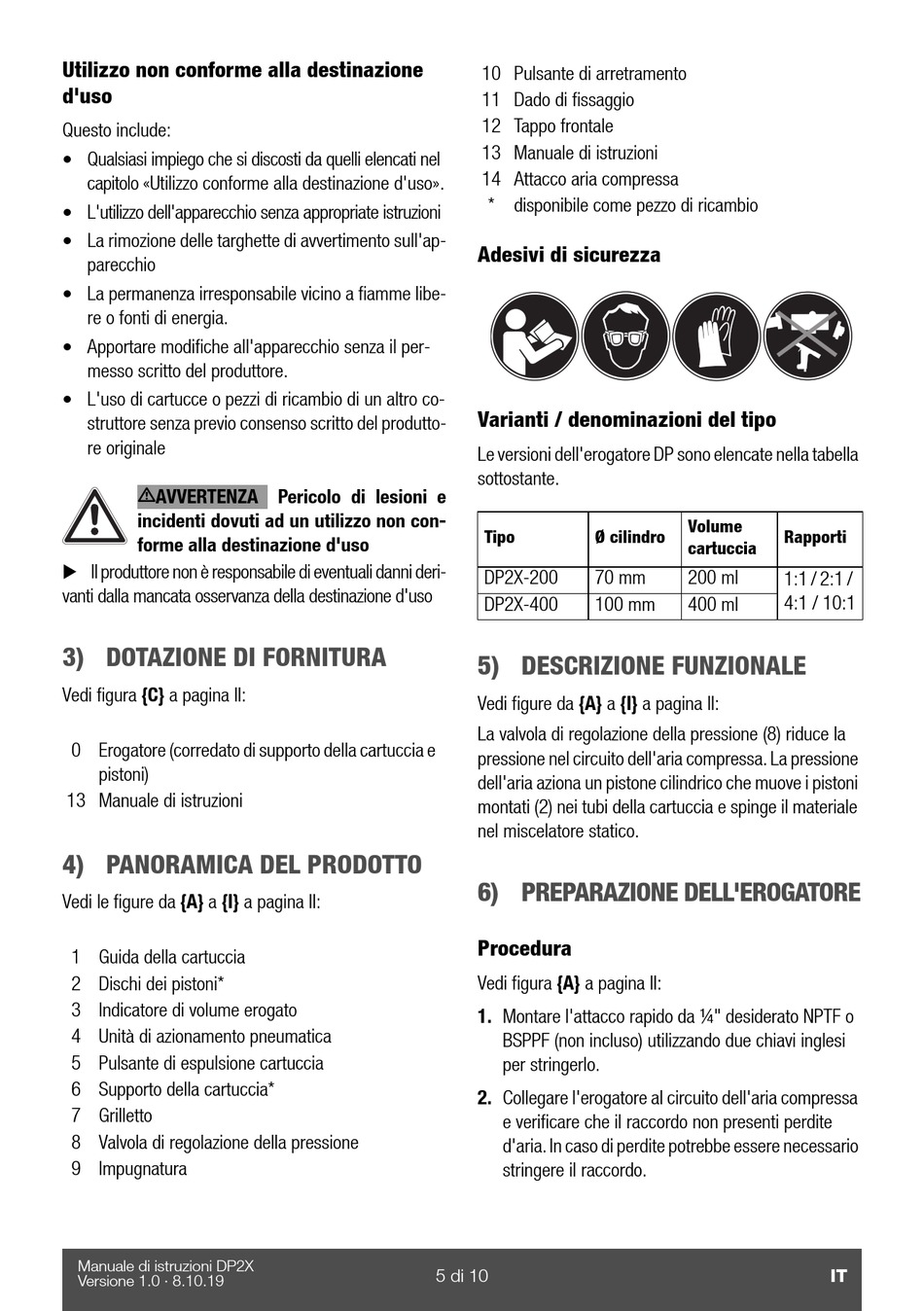

Utilizzo non conforme alla destinazione
d'uso
Questo include:
• Qualsiasi impiego che si discosti da quelli elencati nel
capitolo «Utilizzo conforme alla destinazione d'uso».
• L'utilizzo dell'apparecchio senza appropriate istruzioni
• La rimozione delle targhette di avvertimento sull'ap-
parecchio
• La permanenza irresponsabile vicino a fiamme libe-
re o fonti di energia.
• Apportare modifiche all'apparecchio senza il per-
messo scritto del produttore.
• L'uso di cartucce o pezzi di ricambio di un altro co-
struttore senza previo consenso scritto del produtto-
re originale
AVVERTENZA Pericolo di lesioni e
incidenti dovuti ad un utilizzo non con-
forme alla destinazione d'uso

Il produttore non è responsabile di eventuali danni deri-
vanti dalla mancata osservanza della destinazione d'uso

3) DOTAZIONE DI FORNITURA

Vedi figura {C} a pagina II:
0 Erogatore (corredato di supporto della cartuccia e
pistoni)
13 Manuale di istruzioni

4) PANORAMICA DEL PRODOTTO

Vedi le figure da {A} a {I} a pagina II:
1 Guida della cartuccia
2 Dischi dei pistoni*
3 Indicatore di volume erogato
4 Unità di azionamento pneumatica
5 Pulsante di espulsione cartuccia
6 Supporto della cartuccia*
7 Grilletto
8 Valvola di regolazione della pressione
9 Impugnatura
Manuale di istruzioni DP2X
Versione 1.0 · 8.10.19
10 Pulsante di arretramento
11 Dado di fissaggio
12 Tappo frontale
13 Manuale di istruzioni
14 Attacco aria compressa
* disponibile come pezzo di ricambio

Adesivi di sicurezza

Varianti / denominazioni del tipo

Le versioni dell'erogatore DP sono elencate nella tabella
sottostante.
Tipo Ø cilindro
DP2X-200 70 mm
DP2X-400 100 mm

5) DESCRIZIONE FUNZIONALE

Vedi figure da {A} a {I} a pagina II:
La valvola di regolazione della pressione (8) riduce la
pressione nel circuito dell'aria compressa. La pressione
dell'aria aziona un pistone cilindrico che muove i pistoni
montati (2) nei tubi della cartuccia e spinge il materiale
nel miscelatore statico.

6) PREPARAZIONE DELL'EROGATORE

Procedura

Vedi figura {A} a pagina II:
1. Montare l'attacco rapido da ¼" desiderato NPTF o
BSPPF (non incluso) utilizzando due chiavi inglesi
per stringerlo.
2. Collegare l'erogatore al circuito dell'aria compressa
e verificare che il raccordo non presenti perdite
d'aria. In caso di perdite potrebbe essere necessario
stringere il raccordo.
5 di 10
Volume
Rapporti
cartuccia
200 ml
1:1 / 2:1 /
4:1 / 10:1
400 ml
IT
