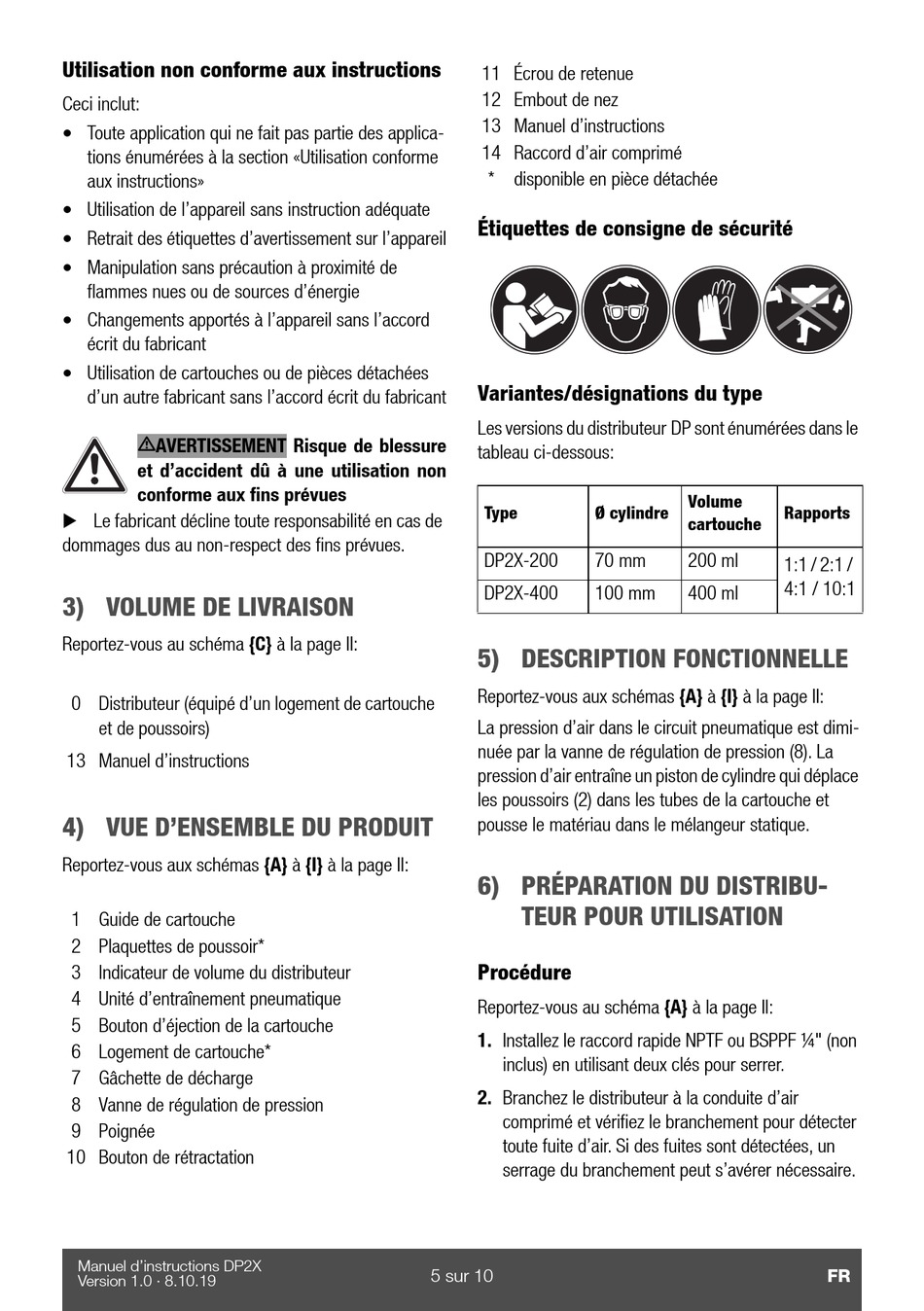

Utilisation non conforme aux instructions

Ceci inclut:
• Toute application qui ne fait pas partie des applica-
tions énumérées à la section «Utilisation conforme
aux instructions»
• Utilisation de l'appareil sans instruction adéquate
• Retrait des étiquettes d'avertissement sur l'appareil
• Manipulation sans précaution à proximité de
flammes nues ou de sources d'énergie
• Changements apportés à l'appareil sans l'accord
écrit du fabricant
• Utilisation de cartouches ou de pièces détachées
d'un autre fabricant sans l'accord écrit du fabricant
AVERTISSEMENT Risque de blessure
et d'accident dû à une utilisation non
conforme aux fins prévues

Le fabricant décline toute responsabilité en cas de
dommages dus au non-respect des fins prévues.

3) VOLUME DE LIVRAISON

Reportez-vous au schéma {C} à la page II:
0 Distributeur (équipé d'un logement de cartouche
et de poussoirs)
13 Manuel d'instructions

4) VUE D'ENSEMBLE DU PRODUIT

Reportez-vous aux schémas {A} à {I} à la page II:
1 Guide de cartouche
2 Plaquettes de poussoir*
3 Indicateur de volume du distributeur
4 Unité d'entraînement pneumatique
5 Bouton d'éjection de la cartouche
6 Logement de cartouche*
7 Gâchette de décharge
8 Vanne de régulation de pression
9 Poignée
10 Bouton de rétractation
Manuel d'instructions DP2X
Version 1.0 · 8.10.19
11 Écrou de retenue
12 Embout de nez
13 Manuel d'instructions
14 Raccord d'air comprimé
* disponible en pièce détachée
Étiquettes de consigne de sécurité
Variantes/désignations du type
Les versions du distributeur DP sont énumérées dans le
tableau ci-dessous:
Type Ø cylindre
DP2X-200 70 mm
DP2X-400 100 mm

5) DESCRIPTION FONCTIONNELLE

Reportez-vous aux schémas {A} à {I} à la page II:
La pression d'air dans le circuit pneumatique est dimi-
nuée par la vanne de régulation de pression (8). La
pression d'air entraîne un piston de cylindre qui déplace
les poussoirs (2) dans les tubes de la cartouche et
pousse le matériau dans le mélangeur statique.
6) PRÉPARATION DU DISTRIBU-
TEUR POUR UTILISATION
Procédure
Reportez-vous au schéma {A} à la page II:
1. Installez le raccord rapide NPTF ou BSPPF ¼" (non
inclus) en utilisant deux clés pour serrer.
2. Branchez le distributeur à la conduite d'air
comprimé et vérifiez le branchement pour détecter
toute fuite d'air. Si des fuites sont détectées, un
serrage du branchement peut s'avérer nécessaire.
5 sur 10
Volume
Rapports
cartouche
200 ml
1:1 / 2:1 /
4:1 / 10:1
400 ml
FR
