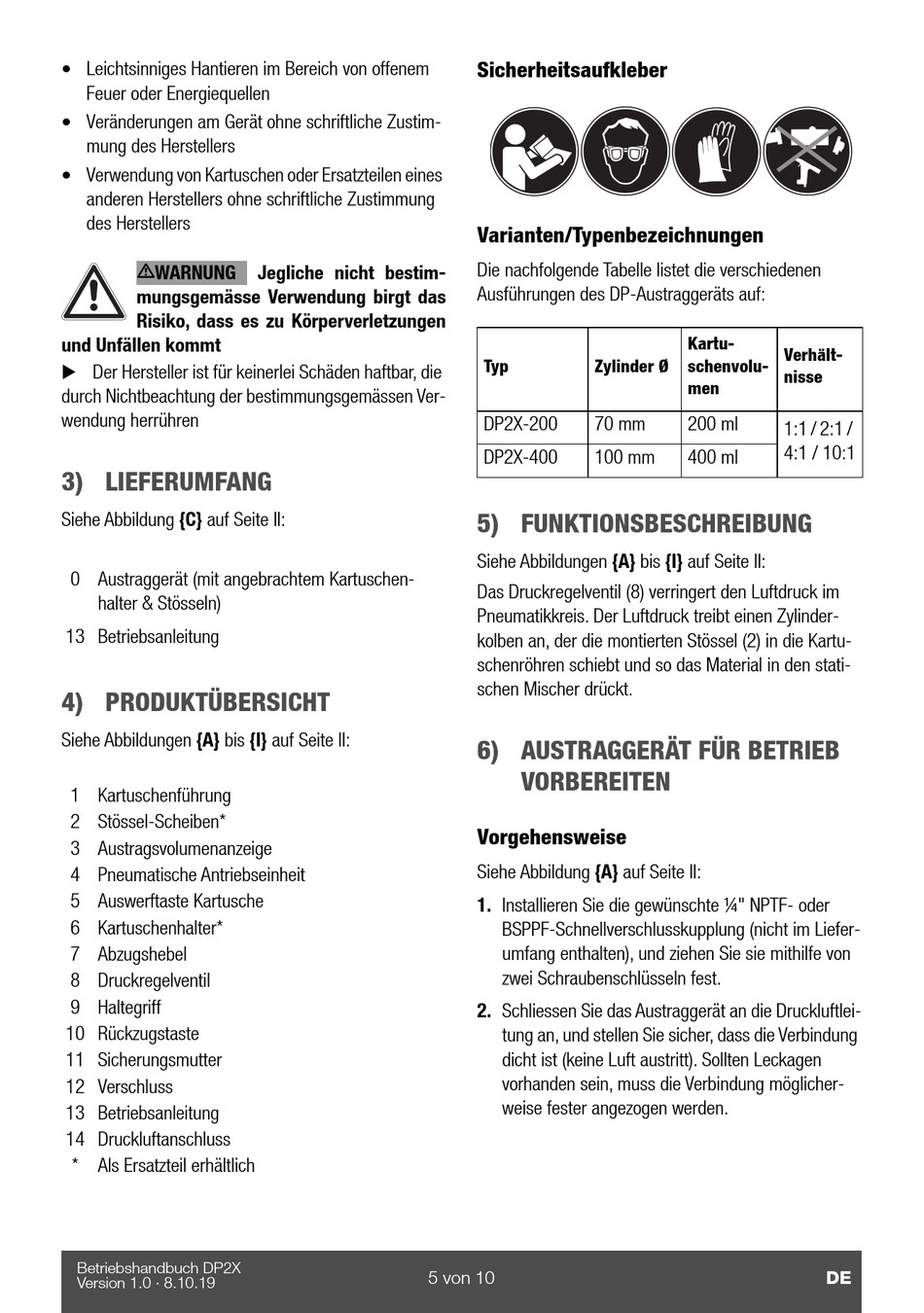

• Leichtsinniges Hantieren im Bereich von offenem
Feuer oder Energiequellen
• Veränderungen am Gerät ohne schriftliche Zustim-
mung des Herstellers
• Verwendung von Kartuschen oder Ersatzteilen eines
anderen Herstellers ohne schriftliche Zustimmung
des Herstellers
WARNUNG
mungsgemässe Verwendung birgt das
Risiko, dass es zu Körperverletzungen
und Unfällen kommt

Der Hersteller ist für keinerlei Schäden haftbar, die
durch Nichtbeachtung der bestimmungsgemässen Ver-
wendung herrühren

3) LIEFERUMFANG

Siehe Abbildung {C} auf Seite II:
0 Austraggerät (mit angebrachtem Kartuschen-
halter & Stösseln)
13 Betriebsanleitung
4) PRODUKTÜBERSICHT
Siehe Abbildungen {A} bis {I} auf Seite II:
1 Kartuschenführung
2 Stössel-Scheiben*
3 Austragsvolumenanzeige
4 Pneumatische Antriebseinheit
5 Auswerftaste Kartusche
6 Kartuschenhalter*
7 Abzugshebel
8 Druckregelventil
9 Haltegriff
10 Rückzugstaste
11 Sicherungsmutter
12 Verschluss
13 Betriebsanleitung
14 Druckluftanschluss
* Als Ersatzteil erhältlich
Betriebshandbuch DP2X
Version 1.0 · 8.10.19
Jegliche nicht bestim-
5 von 10

Sicherheitsaufkleber

Varianten/Typenbezeichnungen

Die nachfolgende Tabelle listet die verschiedenen
Ausführungen des DP-Austraggeräts auf:
Typ Zylinder Ø
DP2X-200 70 mm
DP2X-400 100 mm

5) FUNKTIONSBESCHREIBUNG

Siehe Abbildungen {A} bis {I} auf Seite II:
Das Druckregelventil (8) verringert den Luftdruck im
Pneumatikkreis. Der Luftdruck treibt einen Zylinder-
kolben an, der die montierten Stössel (2) in die Kartu-
schenröhren schiebt und so das Material in den stati-
schen Mischer drückt.
6) AUSTRAGGERÄT FÜR BETRIEB
VORBEREITEN

Vorgehensweise

Siehe Abbildung {A} auf Seite II:
1. Installieren Sie die gewünschte ¼" NPTF- oder
BSPPF-Schnellverschlusskupplung (nicht im Liefer-
umfang enthalten), und ziehen Sie sie mithilfe von
zwei Schraubenschlüsseln fest.
2. Schliessen Sie das Austraggerät an die Druckluftlei-
tung an, und stellen Sie sicher, dass die Verbindung
dicht ist (keine Luft austritt). Sollten Leckagen
vorhanden sein, muss die Verbindung möglicher-
weise fester angezogen werden.
Kartu-
Verhält-
schenvolu-
nisse
men
200 ml
1:1 / 2:1 /
4:1 / 10:1
400 ml
DE
