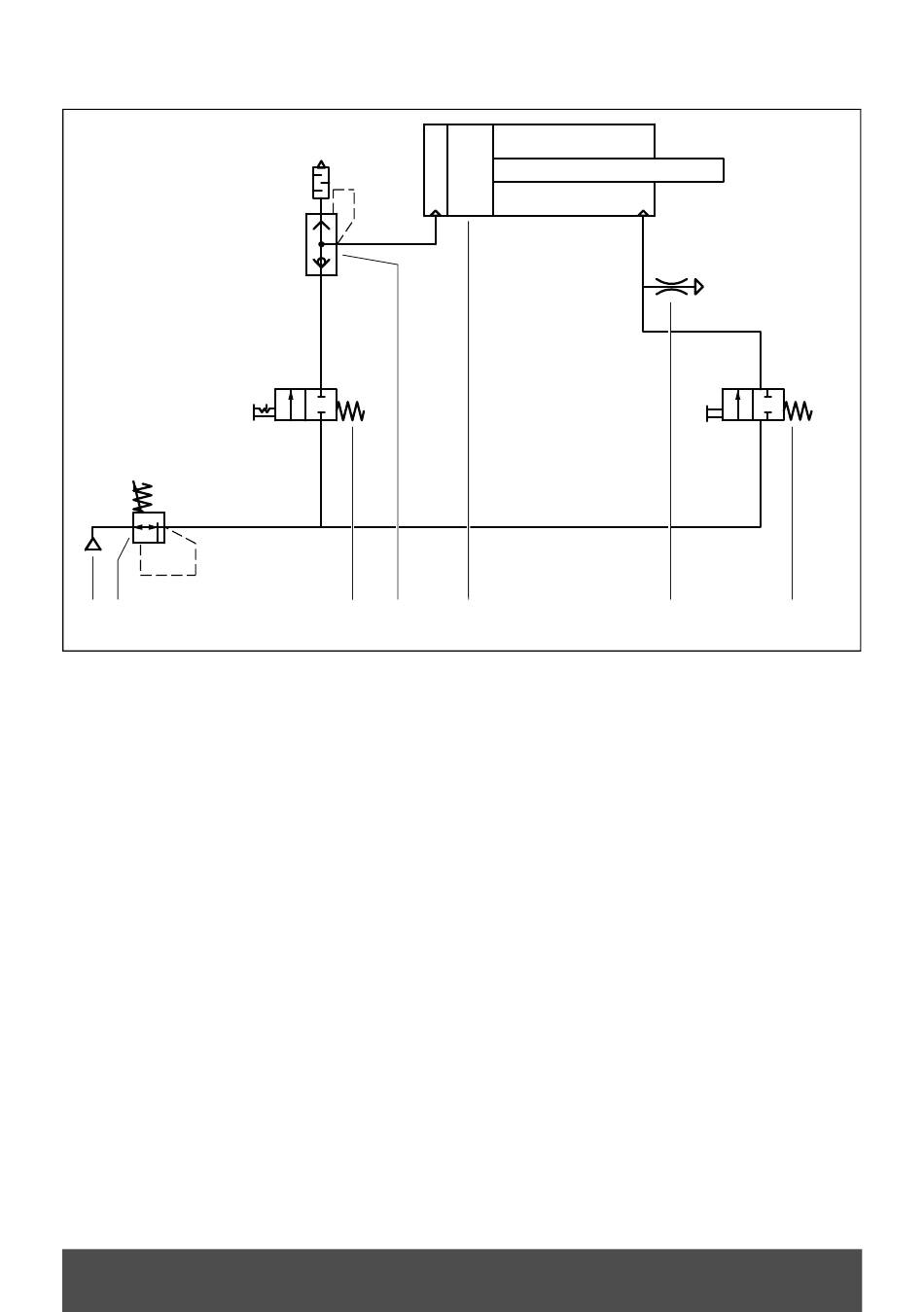

11) SCHÉMA PNEUMATIQUE
1 2
1 Alimentation en air comprimé 1 000 kPa max.
2 Vanne de régulation 680 kPa
3 Bouton-poussoir, cylindre en avant
4 Bouton-poussoir, cylindre en arrière
5 Échappement rapide avec silencieux (intégré au cylindre)
6 Unité d'entraînement pneumatique
7 Fuite
Manuel d'instructions DP2X
Version 1.0 · 8.10.19
2
1
2
1
3 5 6
9 sur 10
2
1
7 4
