Pneumatikschema - Sulzer Mixpac DP2X 200 Betriebsanleitung

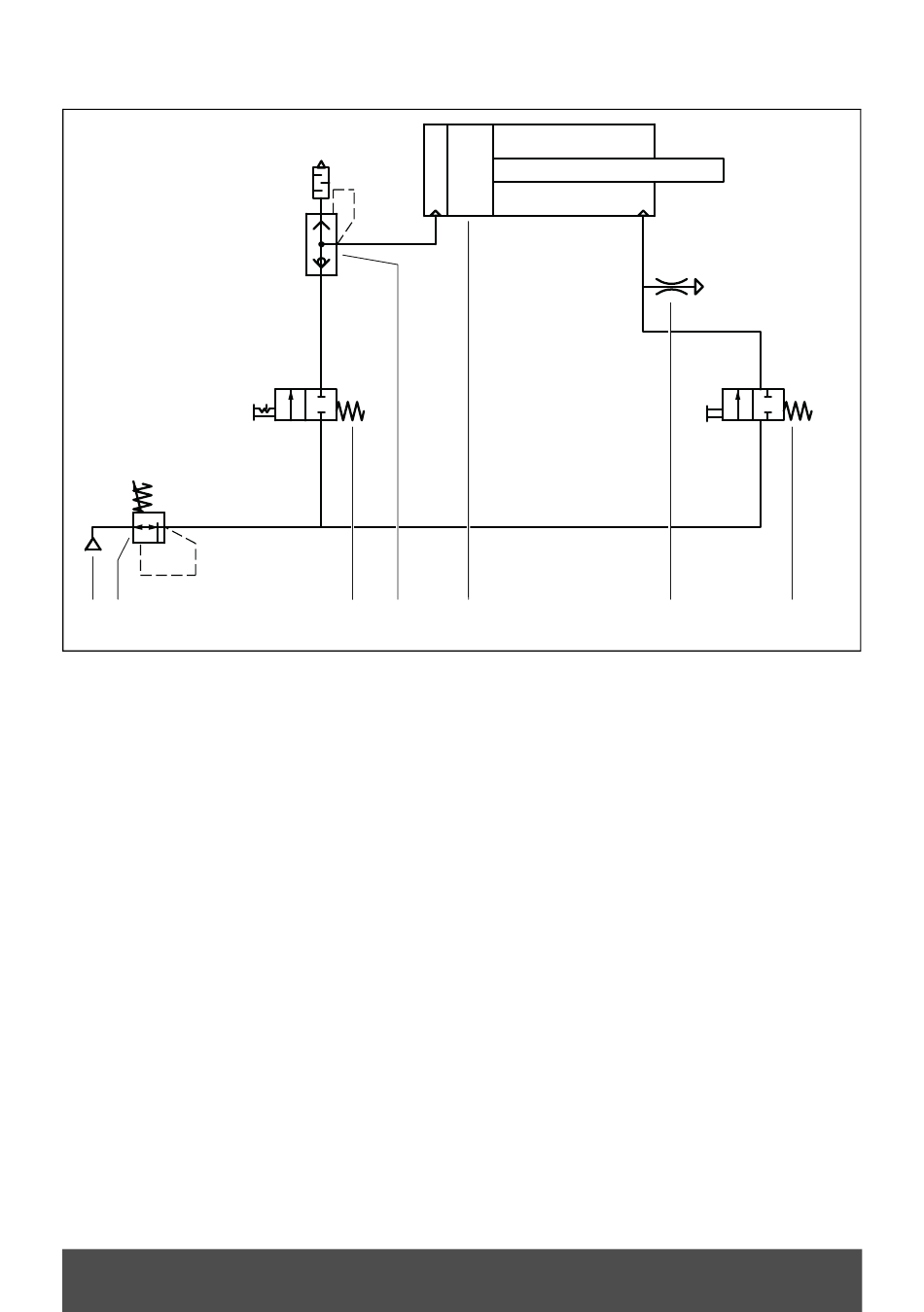

11) PNEUMATIKSCHEMA

1 2
1 Druckluftzufuhr 1000 kPa max.
2 Regelventil 680 kPa
3 Druckschalter, Zylinder vorwärts
4 Druckschalter, Zylinder rückwärts
5 Schnellentlüftung mit Schalldämpfer (in Zylinder integriert)
6 Pneumatische Antriebseinheit
7 Leckage
Betriebshandbuch DP2X
Version 1.0 · 8.10.19
2
1
2
1
3 5 6
9 von 10
2
1
7 4
