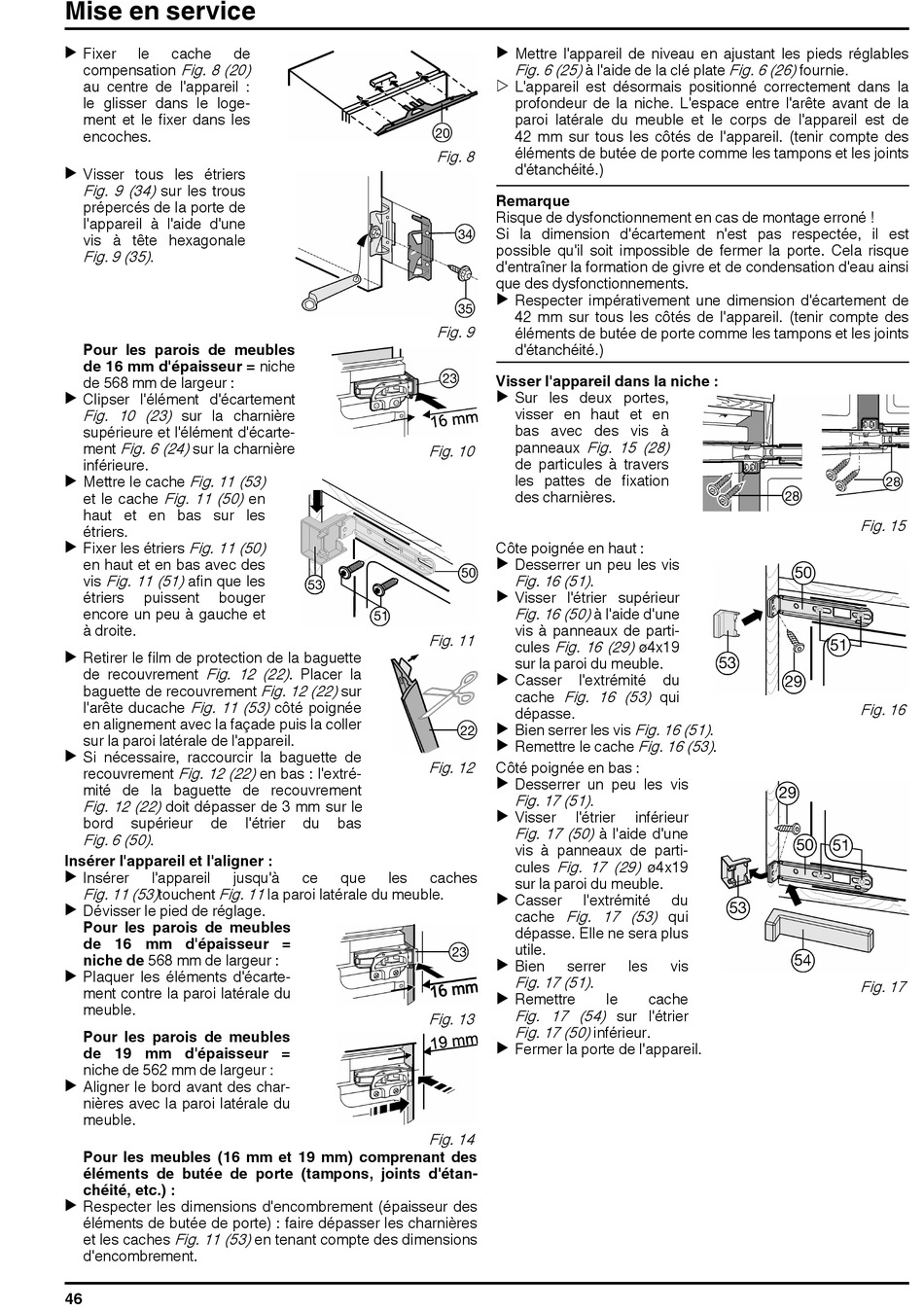

Mise en service
u Fixer le cache de
Fig. 8 (20)
compensation
au centre de l'appareil :
le glisser dans le loge-
ment et le fixer dans les
encoches.
u Visser tous les étriers
Fig. 9 (34) sur les trous
prépercés de la porte de
l'appareil à l'aide d'une
vis à tête hexagonale
Fig. 9 (35) .
Pour les parois de meubles
de 16 mm d'épaisseur = niche
de 568 mm de largeur :
u Clipser l'élément d'écartement
Fig. 10 (23) sur la charnière
supérieure et l'élément d'écarte-
Fig. 6 (24) sur la charnière
ment
inférieure.
Fig. 11 (53)
u Mettre le cache
Fig. 11 (50) en
et le cache
haut et en bas sur les
étriers.
Fig. 11 (50)
u Fixer les étriers
en haut et en bas avec des
Fig. 11 (51) afin que les
vis
étriers puissent bouger
encore un peu à gauche et
à droite.
u Retirer le film de protection de la baguette
Fig. 12 (22) . Placer la
de recouvrement
baguette de recouvrement
Fig. 11 (53) côté poignée
l'arête ducache
en alignement avec la façade puis la coller
sur la paroi latérale de l'appareil.
u Si nécessaire, raccourcir la baguette de
Fig. 12 (22) en bas : l'extré-
recouvrement
mité de la baguette de recouvrement
Fig. 12 (22) doit dépasser de 3 mm sur le
bord supérieur de
Fig. 6 (50) .
Insérer l'appareil et l'aligner :
u Insérer l'appareil jusqu'à
Fig. 11 (53) touchent Fig. 11 la paroi latérale du meuble.
u Dévisser le pied de réglage.
Pour les parois de meubles
de 16 mm d'épaisseur =
niche de 568 mm de largeur :
u Plaquer les éléments d'écarte-
ment contre la paroi latérale du
meuble.
Pour les parois de meubles
de 19 mm d'épaisseur =
niche de 562 mm de largeur :
u Aligner le bord avant des char-
nières avec la paroi latérale du
meuble.
Pour les meubles (16 mm et 19 mm) comprenant des
éléments de butée de porte (tampons, joints d'étan-
chéité, etc.) :
u Respecter les dimensions d'encombrement (épaisseur des
éléments de butée de porte) : faire dépasser les charnières
Fig. 11 (53) en tenant compte des dimensions
et les caches
d'encombrement.
46
Fig. 12 (22) sur
l'étrier du bas
ce que les
u Mettre l'appareil de niveau en ajustant les pieds réglables
Fig. 6 (25) à l'aide de la clé plate Fig. 6 (26) fournie.
w L'appareil est désormais positionné correctement dans la
profondeur de la niche. L'espace entre l'arête avant de la
paroi latérale du meuble et le corps de l'appareil est de
42 mm sur tous les côtés de l'appareil. (tenir compte des
éléments de butée de porte comme les tampons et les joints
Fig. 8
d'étanchéité.)
Remarque
Risque de dysfonctionnement en cas de montage erroné !
Si la dimension d'écartement n'est pas respectée, il est
possible qu'il soit impossible de fermer la porte. Cela risque
d'entraîner la formation de givre et de condensation d'eau ainsi
que des dysfonctionnements.
u Respecter impérativement une dimension d'écartement de
42 mm sur tous les côtés de l'appareil. (tenir compte des
Fig. 9
éléments de butée de porte comme les tampons et les joints
d'étanchéité.)
Visser l'appareil dans la niche :
u Sur les deux portes,
visser en haut et en
bas avec des vis à
Fig. 15 (28)
panneaux
Fig. 10
de particules à travers
les pattes de fixation
des charnières.
Côte poignée en haut :
u Desserrer un peu les vis
Fig. 16 (51) .
u Visser l'étrier supérieur
Fig. 16 (50) à l'aide d'une
vis à panneaux de parti-
Fig. 11
Fig. 16 (29) ø4x19
cules
sur la paroi du meuble.
u Casser l'extrémité
Fig. 16 (53) qui
cache
dépasse.
u Bien serrer les vis
u Remettre le cache
Fig. 12
Côté poignée en bas :
u Desserrer un peu les vis
Fig. 17 (51) .
u Visser l'étrier
Fig. 17 (50) à l'aide d'une
vis à panneaux de parti-
Fig. 17 (29) ø4x19
cules
caches
sur la paroi du meuble.
u Casser l'extrémité
Fig. 17 (53) qui
cache
dépasse. Elle ne sera plus
utile.
u Bien serrer
Fig. 17 (51) .
u Remettre
Fig. 17 (54) sur l'étrier
Fig. 13
Fig. 17 (50) inférieur.
u Fermer la porte de l'appareil.
Fig. 14
du
Fig. 16 (51) .
Fig. 16 (53) .
inférieur
du
les vis
le cache
Fig. 15
Fig. 16
Fig. 17
