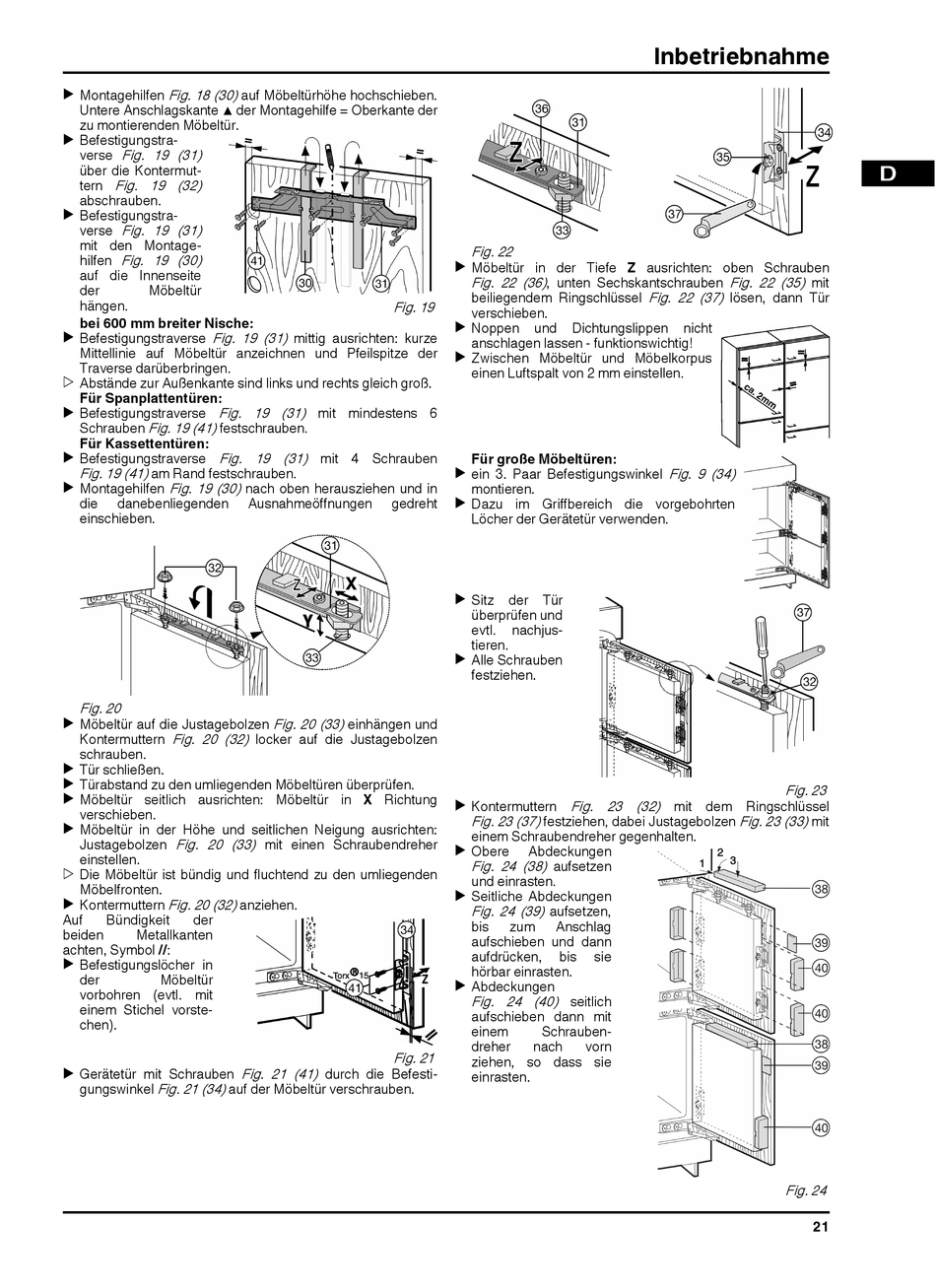

Fig. 18 (30) auf Möbeltürhöhe hochschieben.
u Montagehilfen
Untere Anschlagskante ▲ der Montagehilfe = Oberkante der
zu montierenden Möbeltür.
u Befestigungstra-
Fig. 19 (31)
verse
über die Kontermut-
tern Fig. 19 (32)
abschrauben.
u Befestigungstra-
Fig. 19 (31)
verse
mit den Montage-
Fig. 19 (30)
hilfen
auf die Innenseite
der Möbeltür
hängen.
bei 600 mm breiter Nische:
Fig. 19 (31) mittig ausrichten: kurze
u Befestigungstraverse
Mittellinie auf Möbeltür anzeichnen und Pfeilspitze der
Traverse darüberbringen.
w Abstände zur Außenkante sind links und rechts gleich groß.
Für Spanplattentüren:
u Befestigungstraverse Fig. 19 (31) mit mindestens 6
Fig. 19 (41) festschrauben.
Schrauben
Für Kassettentüren:
Fig. 19 (31) mit 4 Schrauben
u Befestigungstraverse
Fig. 19 (41) am Rand festschrauben.
Fig. 19 (30) nach oben herausziehen und in
u Montagehilfen
die danebenliegenden
einschieben.
Fig. 20
u Möbeltür auf die Justagebolzen
Fig. 20 (32) locker auf die Justagebolzen
Kontermuttern
schrauben.
u Tür schließen.
u Türabstand zu den umliegenden Möbeltüren überprüfen.
u Möbeltür seitlich ausrichten: Möbeltür in X Richtung
verschieben.
u Möbeltür in der Höhe und seitlichen Neigung ausrichten:
Justagebolzen Fig. 20 (33) mit einen Schraubendreher
einstellen.
w Die Möbeltür ist bündig und fluchtend zu den umliegenden
Möbelfronten.
u Kontermuttern Fig. 20 (32) anziehen.
Auf Bündigkeit der
beiden Metallkanten
achten, Symbol //:
u Befestigungslöcher in
der Möbeltür
vorbohren (evtl. mit
einem Stichel vorste-
chen).
u Gerätetür mit Schrauben
gungswinkel Fig. 21 (34) auf der Möbeltür verschrauben.
Fig. 19
Ausnahmeöffnungen gedreht
Fig. 20 (33) einhängen und
Fig. 21
Fig. 21 (41) durch die Befesti-
Fig. 22
u Möbeltür in der Tiefe Z ausrichten: oben Schrauben
Fig. 22 (36) , unten Sechskantschrauben Fig. 22 (35) mit
beiliegendem Ringschlüssel
verschieben.
u Noppen und Dichtungslippen
anschlagen lassen - funktionswichtig!
u Zwischen Möbeltür und Möbelkorpus
einen Luftspalt von 2 mm einstellen.
Für große Möbeltüren:
u ein 3. Paar Befestigungswinkel
montieren.
u Dazu im Griffbereich die vorgebohrten
Löcher der Gerätetür verwenden.
u Sitz der Tür
überprüfen und
evtl. nachjus-
tieren.
u Alle Schrauben
festziehen.
Fig. 23 (32) mit dem Ringschlüssel
u Kontermuttern
Fig. 23 (37) festziehen, dabei Justagebolzen Fig. 23 (33) mit
einem Schraubendreher gegenhalten.
u Obere Abdeckungen
Fig. 24 (38) aufsetzen
und einrasten.
u Seitliche Abdeckungen
Fig. 24 (39) aufsetzen,
bis zum Anschlag
aufschieben und dann
aufdrücken, bis sie
hörbar einrasten.
u Abdeckungen
Fig. 24 (40) seitlich
aufschieben dann mit
einem Schrauben-
dreher nach vorn
ziehen, so dass sie
einrasten.
Inbetriebnahme
Fig. 22 (37) lösen, dann Tür
nicht
Fig. 9 (34)
Fig. 23
Fig. 24
