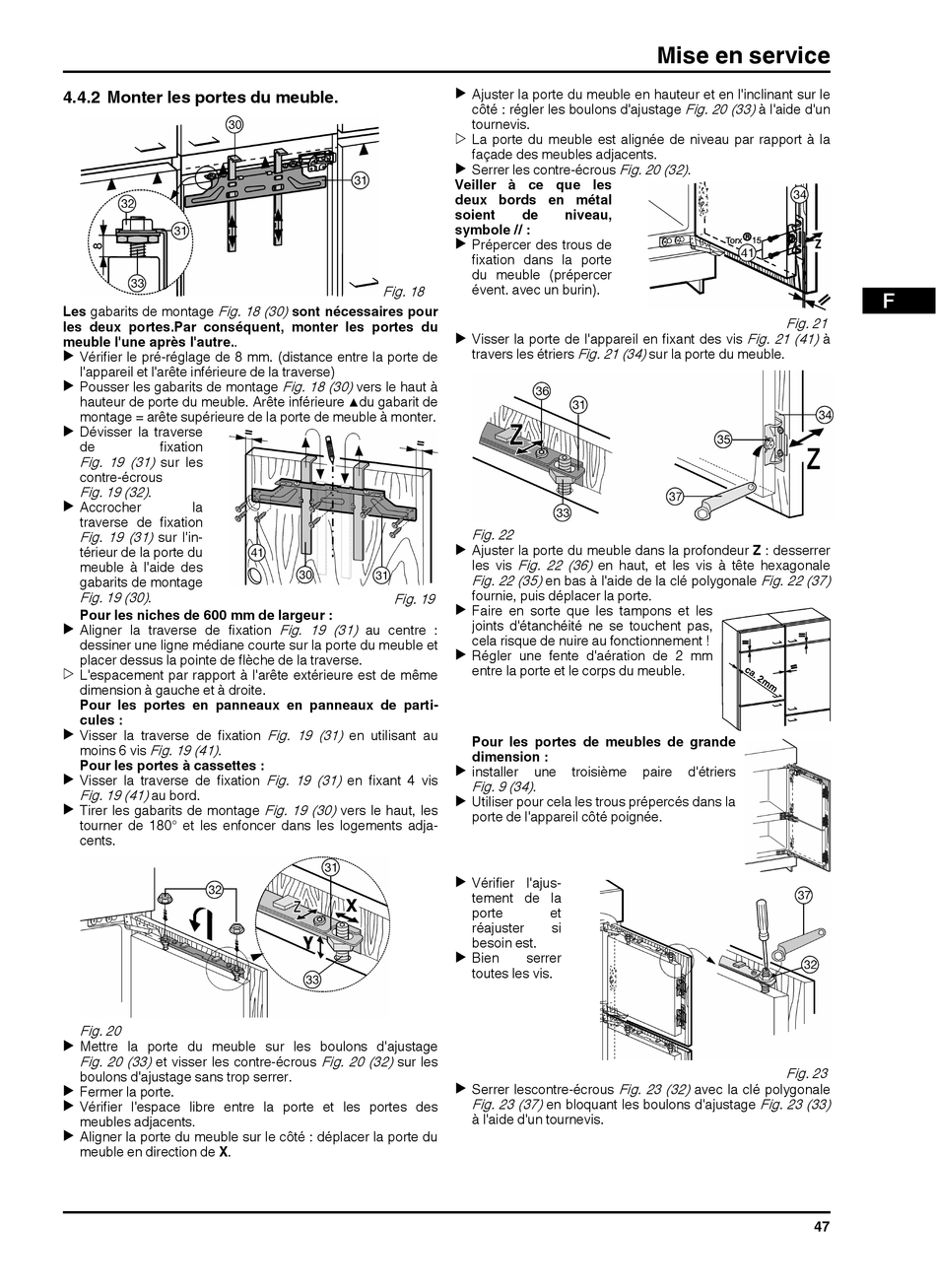

4.4.2 Monter les portes du meuble.
Fig. 18 (30) sont nécessaires pour
Les gabarits de montage
les deux portes.Par conséquent, monter les portes du
meuble l'une après l'autre..
u Vérifier le pré-réglage de 8 mm. (distance entre la porte de
l'appareil et l'arête inférieure de la traverse)
u Pousser les gabarits de montage
hauteur de porte du meuble. Arête inférieure ▲du gabarit de
montage = arête supérieure de la porte de meuble à monter.
u Dévisser la traverse
de
fixation
Fig. 19 (31) sur les
contre-écrous
Fig. 19 (32) .
u Accrocher
la
traverse de fixation
Fig. 19 (31) sur l'in-
térieur de la porte du
meuble à l'aide des
gabarits de montage
Fig. 19 (30) .
Pour les niches de 600 mm de largeur :
u Aligner la traverse de fixation
dessiner une ligne médiane courte sur la porte du meuble et
placer dessus la pointe de flèche de la traverse.
w L'espacement par rapport à l'arête extérieure est de même
dimension à gauche et à droite.
Pour les portes en panneaux en panneaux de parti-
cules :
u Visser la traverse de fixation
Fig. 19 (41) .
moins 6 vis
Pour les portes à cassettes :
u Visser la traverse de fixation
Fig. 19 (41) au bord.
u Tirer les gabarits de montage
tourner de 180° et les enfoncer dans les logements adja-
cents.
Fig. 20
u Mettre la porte du meuble sur les boulons d'ajustage
Fig. 20 (33) et visser les contre-écrous Fig. 20 (32) sur les
boulons d'ajustage sans trop serrer.
u Fermer la porte.
u Vérifier l'espace libre entre la porte et les portes des
meubles adjacents.
u Aligner la porte du meuble sur le côté : déplacer la porte du
meuble en direction de X.
Fig. 18
Fig. 18 (30) vers le haut à
Fig. 19
Fig. 19 (31) au centre :
Fig. 19 (31) en utilisant au
Fig. 19 (31) en fixant 4 vis
Fig. 19 (30) vers le haut, les
u Ajuster la porte du meuble en hauteur et en l'inclinant sur le
côté : régler les boulons d'ajustage
tournevis.
w La porte du meuble est alignée de niveau par rapport à la
façade des meubles adjacents.
Fig. 20 (32) .
u Serrer les contre-écrous
Veiller à ce que les
deux bords en métal
soient
de
niveau,
symbole // :
u Prépercer des trous de
fixation dans la porte
du meuble (prépercer
évent. avec un burin).
u Visser la porte de l'appareil en fixant des vis
Fig. 21 (34) sur la porte du meuble.
travers les étriers
Fig. 22
u Ajuster la porte du meuble dans la profondeur Z : desserrer
Fig. 22 (36) en haut, et les vis à tête hexagonale
les vis
Fig. 22 (35) en bas à l'aide de la clé polygonale Fig. 22 (37)
fournie, puis déplacer la porte.
u Faire en sorte que les tampons et les
joints d'étanchéité ne se touchent pas,
cela risque de nuire au fonctionnement !
u Régler une fente d'aération de 2 mm
entre la porte et le corps du meuble.
Pour les portes de meubles de grande
dimension :
u installer
une
troisième
Fig. 9 (34) .
u Utiliser pour cela les trous prépercés dans la
porte de l'appareil côté poignée.
u Vérifier l'ajus-
tement de la
porte
et
réajuster
si
besoin est.
u Bien
serrer
toutes les vis.
Fig. 23 (32) avec la clé polygonale
u Serrer lescontre-écrous
Fig. 23 (37) en bloquant les boulons d'ajustage Fig. 23 (33)
à l'aide d'un tournevis.
Mise en service
Fig. 20 (33) à l'aide d'un
Fig. 21
Fig. 21 (41) à
paire
d'étriers
Fig. 23
47
