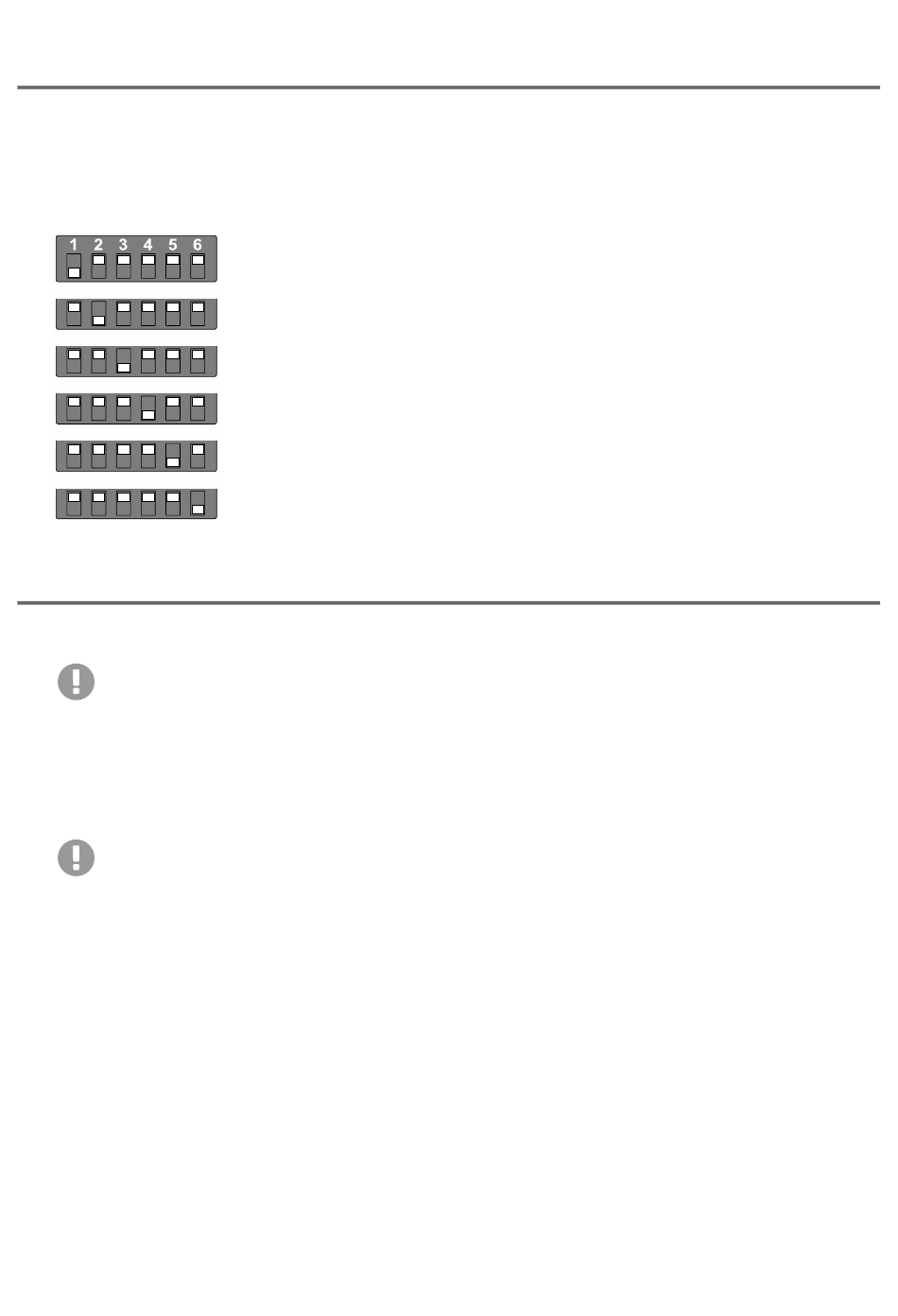

Schaltfrequenzen einstellen
Die Schaltfrequenz wird über den DIL-Schalter am a/b-Schaltmodul einge-
stellt.
Klingel, Türöffner und Treppenhausautomat anschließen
Wichtig: Ein a/b-Schaltmodul kann einen Schaltvorgang nur 0,5
bis 4,5 Sekunden lang halten.
– Sind längere Zeiten erforderlich, verwenden Sie dafür ein Zeitrelais
wie z. B. einen Treppenhausautomaten.
Wichtig: Die a/b-Schaltmodule benötigen für den einwandfreien
Betrieb einen sehr geringen Ruhestrom. Bei Anschluss einer elektroni-
schen Klingel oder eines elektronischen Treppenhausautomaten mit
hohem Innenwiderstand kann es möglich sein, dass das a/b-Schalt-
modul nicht einwandfrei funktioniert.
– Für diesen Fall liegt jedem a/b-Schaltmodul ein Zusatzwiderstand
bei. Schließen Sie diesen an den Anschlussklemmen der elektroni-
schen Klingel bzw. des elektronischen Treppenhausautomaten an.
Damit ist ein minimaler Ruhestrom zur Versorgung des a/b-Schalt-
moduls gewährleistet.
TFS-Dialog 400 - Erweiterte Informationen V02 11/2020
Schaltfrequenz 1
Schaltfrequenz 2
Schaltfrequenz 3
Schaltfrequenz 4
Schaltfrequenz 5
Schaltfrequenz 6
Ansteuerung mit a/b-Schaltmodulen
Installation
43
