5 Johdata kaapeli mastoyksikköön reiästä ylös ja
alas toisesta reiästä. Aseta kaapelin
vedonpoistaja mastonhuippuun. Täytä
kummatkin reiät tiivistemassalla.
6 Ohjaa kaapelin pää laipan läpi kykentärasiaan.
Kuori kaapeli ja kytke johdot toimitettuun
pääteliittimeen.
7 Ota toinen katkaistu kaapeli joka jäi yli ja kytke
se WIND 3100 näyttöön. Vedä kaapeli näytöltä
kaapelin kytkentärasiaan.
Pidä erillään muista kaapeleista, moottoreista,
loistevaloista ja inventtereistä.
Suojaa kaapeli.
8 Katkaise kaapeli sopivan mittaiseksi. Vedä
kaapeli toisen laipan läpi rasiaan. Kuori kaapeli
ja kytke johdot pääteliittimeen, varmista värit.
9 Ruuvaa kansi kiinni ja rasia paikalleen.
10 Asenna tuulikupit akseliin käyttäen
kuusiokoloavainta.
Asenna
tuulikupit

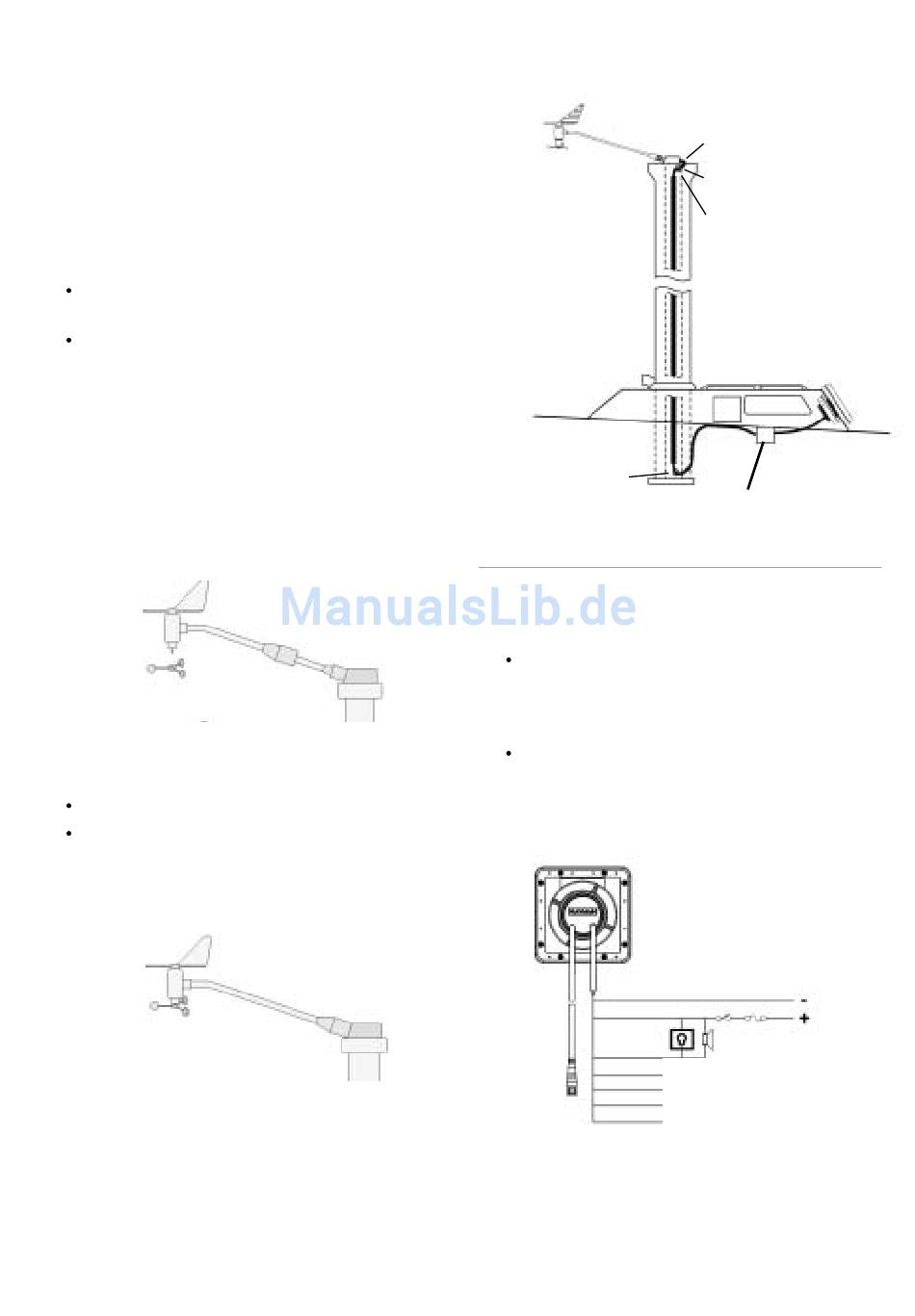

11 Kiinnitä varsi asennusjalustaan:
Kytke varsi asennusjalustaan.
Ruuvaa holkki varteen asennusjalustassa.
NAVMAN
WIND 3100 Asennus- ja käyttöohje
Varsi
Asenna jalusta
mastonhuippuun
(Osa 1)
Kytke varsi
jalustaan
Masto
Ruuvaa holkki
jalustaan
Asennettu mastoyksikkö
Eteenpäin
Masto
Kaapeli
menee alas
maston
sisällä
putkessa
Reikä mastossa,
täytä
tiivistemassalla
Virta/data johdotus
1 Johdota näyttölaite virta/data johtoon:
Laite tarvitsee 12 V virran. Asenna
virtakytkin ja sulake tai ota virta
sulakerasiasta. Sulakkeen pitää olla 1 A
aina viiteen laitteeseen asti.
Jos lisähälyttimet tarvitsevat enemmän
kuin 250 mA, asenna rele.
Yhden laitteen johdotus ks. Alla:
Musta
P u n a i n e n
Vihreä
Keltainen
Valkoinen
Oranssi
Mastoyksikön
Sininen
kaapeli
Kaapeli
Kaapelin vedonpoistaja
Reikä mastossa,
täytä
tiivistemassalla
Kaapeli
WIND 3100:aan
Kaapelin
kytkentärasia
12 V DC
Sulake
Kytkin
virta
Lisähälyttimet (optio)
NMEA sisään (GPS, optio)
NMEA ulos (optio)
}
)
NavBus (optio
