3.5 Enhetsbeskrivning
!
BEA 060 ska endast användas i stängda verkstads-
utrymmen. Skydda BEA 060 mot väta.
BEA 060 består av datakretskort med temperaturmät-
ning, varvtalsmätning och avgasmätning. Kommuni-
kationen mellan PC/bärbar dator och BEA 060 kan
antingen ske via en Bluetooth-förbindelse eller över en
USB-förbindelse.
18
17
16
N0
15
14
11-16V
20 W
13 12 11 10 9

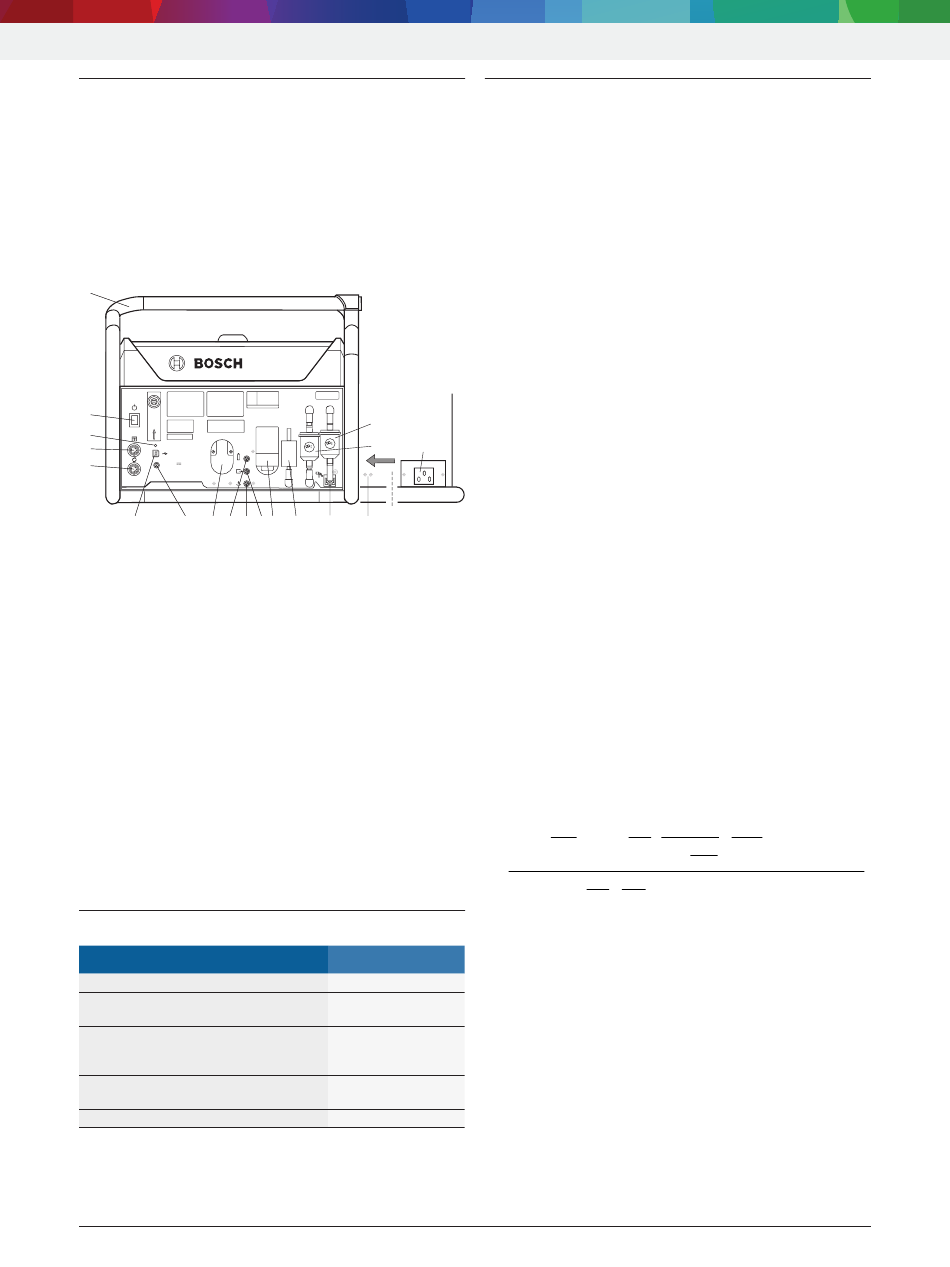

Fig. 1: BEA 060
1 Grovfilter GF2
2 Grovfilter GF3
3 Nätanslutning
4 Borrhål för buntband (kabelavlastning nätanslutningsledning)
5 Mätgasingång
6 Aktivkolfilter AF1
7 O -sensor
2
8 Mätgasutgång
9 Kondensutgång
10 Provgasingång
11 NO-sensor
1)
12 Anslutningsledning för cigarrettändaruttag
13 USB-anslutning
14 Anslutning för anslutningskabel 1 684 463 810
BEA 040/BDM 300
1)
15 Anslutning oljetemperatursensor
16 LED
17 Till-/från-knapp
18 Bärhandtag
Specialtillbehör
1)
3.6 LED-status
LED
Från
Blinkar en gång per sekund växelvis
orange och grön
Blinkar snabbt växelvis orange och grön USB- eller Bluetooth-
Blinkar snabbt växelvis orange och grön
(BEA-programvara har inte startats)
Lyser rött
|
1 689 989 182 2020-06-24
BEA 060
GF 3 GF 2
1
O2 AF I
2
3
459907_1Ko.eps
6 4
8 7 5
1)
till
1)
Status
BEA 060 från
BEA 060 på och
driftklar
kommunikation med
BEA-programvara
Defekt firmware
BEA 060 defekt
3.7 Funktionsbeskrivning
Med BEA 060 mäts avgaskomponenterna CO, HC, CO
O och NO (NO kompletterbar). Lufttalet för lambda
2
beräknas med hjälp av uppmätta gasvärden.
För mätning av CO, CO och HC andelarna används
2
den ickedispersiva infraröd-metoden (NDIR-ickedis-
persiv infraröd-spektroskopi). Syret bestäms med en
el-kemiskt verkande sensor.
Uppvärmningstid
Uppvärmningstiden är BEA 060 ca 1 minut. Under
denna tid kan mätning inte utföras.
Nollställning i början av avgasmätningen
Efter inkopplingen av pumpen justeras analyssyste-
mets nollpunkt med den omgivande luften (nollgas)
automatiskt (tidslängd 30 sekunder).
Nollställning under avgasmätningen
Efter att en avgasmätning har påbörjats genomför
BEA 060 en oberoende systemkontroll med omgiv-
ningsluften i oregelbundna intervaller. För systemkon-
troll kopplar BEA 060 om en magnetventil till omgiv-
ningsluft. Du spolar med nollgas i 30 sekunder. Med
ett aktivkolfilter renas den insugna omgivningsluften
från kolväten.
Lufttalsmätning lambda
Baserat på den uppmätta koncentrationen av HC, CO,
CO och syre beräknar BEA 060 BEA lufttalet lambda.
2
Det är viktigt med en exakt syremätning för Lambda-
beräkningen. Lambdaberäkningen och syremätningen
måste då vara aktiverade.
Lambdavärdet beräknas med hjälp av Brettschneider-
formeln:


[ ]
CO
H
[ ] [ ] 
CV
CO + + O + x
2 2
4
2

3 5


λ
=
H O
 
CV CV
1 + − x
 
 
4 2
[] Koncentration i % vol, även för HC
K Konversationsfaktor för HC från NDIR till FID (värde 8)
1
Hcv väte-kolförhållande i bränslet (typiskt 1,7261) *
Ocv syre-kolförhållande i bränslet (typiskt 0,0175) *
*. Beroende av använt bränsle.
Syremätning
BEA 060 är utrustad med en O
en slitdel.
Syremätningen balanseras automatiskt med luftsyret
på 20,9 %vol och krävs för beräkning av lambda.


[ ]
O
3 5 ,
CV (
 [ ] [
− x CO + CO
2
[ ]
CO 2 
,
+ 

CO
2
( )
[ ] [ ] [ ]
CO + CO + K x HC
2 1
-sensor. O -sensorn är
2 2
