2.4 Eve Double Pro-Line mit einfachen oder doppelten Zuleitungskabeln

Der internationale Standard für leitfähige Ladesysteme für Elektrofahrzeuge ist die IEC-61851-1. Alle Ladegeräte sollten
gemäß IEC-61851-1 Standard installiert werden.
Installation Eve Double Pro-Line mit einem
Zuleitungskabel,
das zwei Steckdosen versorgt.
Ein gemeinsamer Kurzschluss- und Überstromschutz kann
auf das Zuleitungskabel in der Installation angewendet
werden.
Der Wert des Schutzes pro Zuleitungskabel darf die
Ausgangsleistung einer Steckdose niemals überschreiten:
Ein Schutz von 63A an einem Zuleitungskabel bei einer
maximalen Ausgangsleistung von 32A pro Steckdose ist
gemäß der Norm IEC-61851-1 nicht zulässig.
ACHTUNG!
Bei der Installation von zwei Zuleitungskabeln besteht das Risiko von Verletzungen oder Gefahren. Beachten Sie die Instal-
lationsanweisungen im Benutzerhandbuch oder in der Kurzanleitung der Eve Double Pro-Linie.

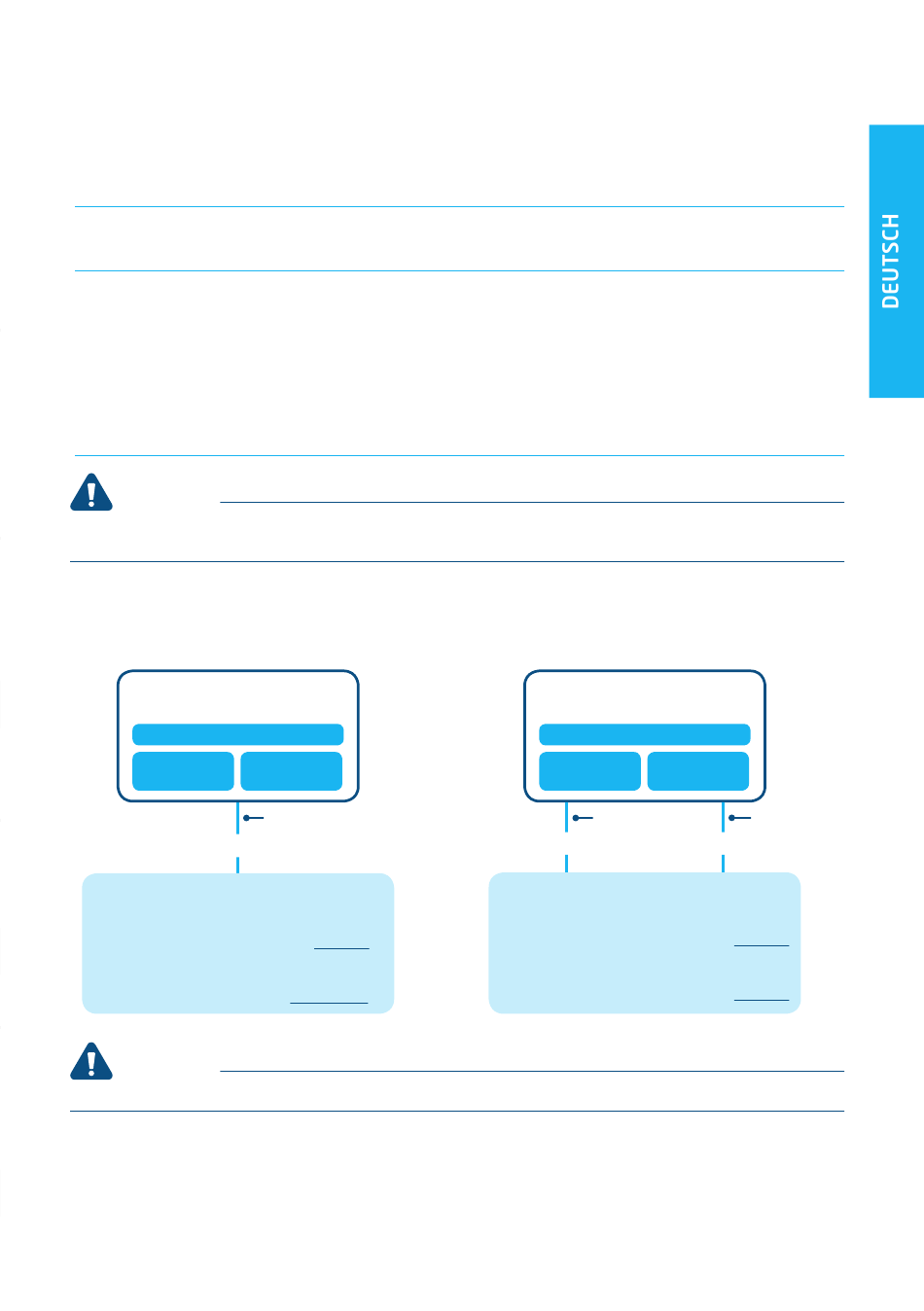

2.4.1 Eve Double Pro-Line mit einfachen oder doppelten Zuleitungskabeln Übersicht
Eve 904461031 (1-phasig)
Eve 904461021 (3-phasig)
Überstromschutz
Fehlerstrom
schutz
7,4kW - 22kW max
Erforderlicher Kurzschlussschutz vor Ort:
Für 2x3.7kW/11kW
Leistungsschalter 40A Typ B oder 35A gG-
Sicherungen Lastmanagement optional
Für 2x7.4kW/22kW
Leistungsschalter 40A Typ B oder 35A gG-
Sicherungen Lastausgleich erforderlich
ACHTUNG!
In Anhang B finden Sie Informationen zu den Optionen und Einstellungen für das intelligente Laden.
Eve Double Pro-line | Version 1.0 | Juni 2020
Fehlerstrom
schutz
Zuleitungskabel 1
Installation Eve Double Pro-Line mit zwei
Zuleitungskabeln. Jedes Zuleitungskabel versorgt
eine Steckdose.
Die maximale Ausgangsleistung beträgt 32A pro
Steckdose.
Gemäß der Norm IEC-61851-1 ist für jedes
Zuleitungskabel ein maximaler Schutz von 32A zulässig.
Eve 904461032 (1-phasig)
Eve 904461022 (3-phasig)
Überstromschutz
Fehlerstrom
schutz
Zuleitungskabel 1
7,4kW - 22kW max
Erforderlicher Kurzschlussschutz vor Ort:
Für 2x3,7kW/11kW
2x Leistungsschalter 20A Typ B oder 2x 20A
gG-Sicherungen Lastmanagement optional
Für 2x7,4kW/22kW
2x Leistungsschalter 20A Typ B oder 2x 35A
gG-Sicherungen Lastmanagement optional
2. PRODUKT
Fehlerstrom
schutz
Zuleitungskabel 2
7,4kW - 22kW max
