ANHANG B: STANDARDAUSWAHL FÜR
OPTIONALE WERKSEITIGE EINSTELLUNGEN
B.2 Smart Charging Network
Das Smart Charging Network (SCN) ist eine intelligente Ladefunktion, die bewirkt, dass die angeschlossenen Alfen-Ladesta-
tionen eine Ladegruppe bilden. In diesem Fall wird für jeden verwendeten Ausgang ermittelt, wie schnell unter Berücksichti-
gung der Gesamtlast geladen werden darf. Zu diesem Zweck tauschen alle angeschlossenen Ladestationen untereinander
Daten über die aktuelle Gesamtladeleistung aller Verbraucher aus.

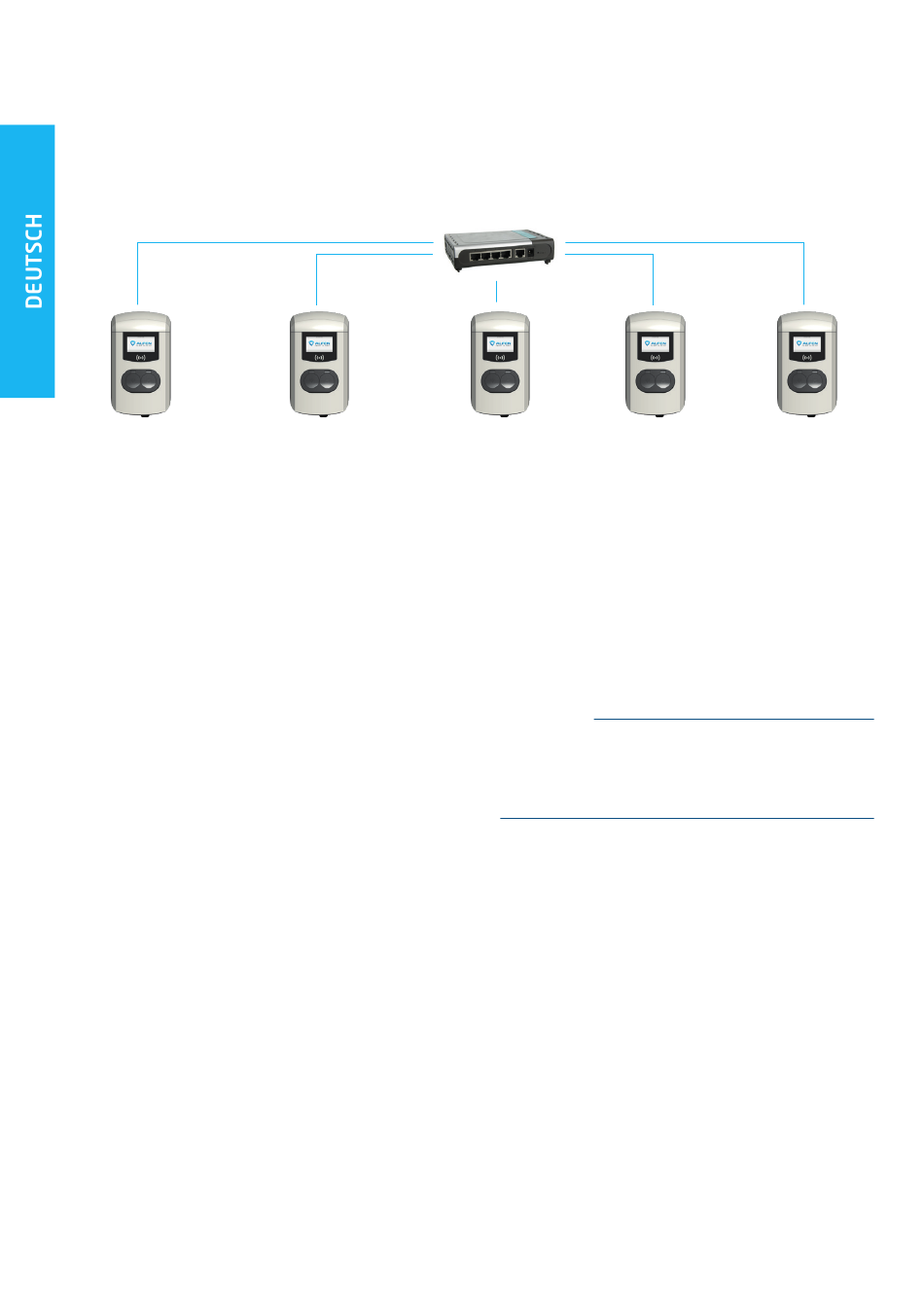

Abbildung 8: Smart Charging Network mit Eve Double Pro-Line-Modellen
Für einen optimalen Betrieb eines SCN ist es wichtig, dass
alle Einstellungen korrekt sind. Sobald das Kommunikation-
snetzwerk für die Ladestationen aufgebaut ist, erhält die
Ladegruppe zumindest die folgenden Einstellungen:
•
Gesamtkapazität, die von den Ladestationen als Gruppe
genutzt werden darf.
•
Maximaler Ladestrom pro Ausgang: Dieser Wert wird
durch die Gruppe in der lokalen Installation und den
maximalen Ladestrom der Ladestation bestimmt.
•
Minimaler Ladestrom pro Ausgang; diese Einstellung
dient als:
- Sicherheitseinstellung; wenn bei einer Ladestation die
Verbindung zum Netz werk unterbrochen ist, ver
wenden alle Ladestationen diesen Wert. Die Ladesta
tion, bei der die Verbindung unterbrochen ist,
lädt mit diesem minimalen Ladestrom weiter, während
die übrigen Ladestationen diesen Ladestrom reser-
vieren und vorübergehend nicht nutzen.
- Mindestgeschwindigkeit als bevorzugte Einstellung;
Sobald eine zusätzliche Steckdose zum Laden verwen
det wird und die verbleibende Kapazität nicht
ausreicht, um das Minimum zu liefern, wechseln sich die
verwendeten Steckdosen ab. Eine Batterie wird aufge
laden, während die andere in Intervallen von 15
Minuten pausiert.
•
Unterbrechungszeitraum (Pause) bei nicht ausreichender
Kapazität; die Standardeinstellung ist 15 Minuten. Der
Administrator kann diesen Wert auf Wunsch ändern.
Rahmenbedingungen für ein gut funktionierendes Smart
Charging Network:
•
Alle Ladestationen befinden sich im selben Netz-
werk (Subnetz, IP-Bereich). Standardmäßig ist dies
169.254.x.x.
•
CAT5 UTP-/Ethernet-Kabel (mindestens), CAT6 bei
Kabelwegen von mehr als 100 m
•
Mindestens ein 10Mbps-Netzwerk
•
UDP-Port: 36549, eingehend – ausgehend
•
Einsatz eines DHCP-Servers ist möglich
•
Ohne DHCP-Server erhalten die Ladestationen eine
IP-Adresse über Auto-IP
96
•
Alle Ladestationen werden vom selben Punkt aus ges-
peist, es gibt kein Stromnetz mit verschiedenen Ebenen.
•
Ein (vorhandener) Switch oder Router mit genügend
Anschlusspositionen ist für die Verbindung der Ladesta-
tionen untereinander verfügbar.
- Ein Durchsuchen von Ladestation zu Ladestation ist
nicht möglich.
- Tipp: Stellen Sie immer sicher, dass ein Port verfügbar
ist, um einen Laptop mit der Anwendung Service
Installer zu verbinden. Achten Sie anderenfalls darauf,
dass sichcder Laptop im selben Subnetz befindet wie
die Lade stationen.
HINWEIS
Wenn Netzwerkkomponenten wie Switch oder Router im
Außenraum aufgestellt werden, empfehlen wir, dies bei
der Auswahl der Geräte zu berücksichtigen und auch einen
geeigneten Installationsschrank aufzustellen.
Hinzufügen einer Ladestation zum Smart Charging
Network
Dank der Anwendung Service Installer werden alle Ladesta-
tionen in einem Smart Charging Network gleichzeitig
konfiguriert. Alle Ladestationen, die sich im selben Subnetz
befinden werden von der Anwendung Service Installer
identifiziert.
Die Einführung eines Smart Charging Networks ist von
der Anwendung Service Installer aus möglich. Wählen Sie
die Ladestation aus und navigieren Sie im Menü "Gerät"
weiter zu "Zu neuem SCN hinzufügen". Durchlaufen Sie
anschließend die folgenden Schritte:
•
Geben Sie dem SCN (Ihrer Ladegruppe) einen Namen.
•
Wählen Sie anschließend eine andere Ladestation aus
und klicken Sie auf „+". Diese Ladestation wird dann
dem gewünschten SCN hinzugefügt. Die Ladestation
übernimmt die Einstellungen des Netzwerks.
•
Wiederholen Sie den 2. Schritt, bis alle Ladestationen ins
SCN aufgenommen wurden.
