3.8.2. 4-Leiter-Anschluss

Zum Anschluss ist minimum ein 4-Leiter-Kabel erforderlich (d.h. ±Speisung und
±Signal). Das Gerät verfügt intern über einen analogen Präzisionsschalter, der zur
direkten Verbindung der Fühler+ and Fühler– Leitungen mit den Speisung+ und
Speisung– Leitungen verwendet werden kann.
Der 4-Leiter Anschluss ist nur für eine kurze Kabellänge empfehlenswert. Bei einer
größeren Kabellänge ist ein 6-Leiter Kabelanschluss notwendig.
Die BUILD:CABLE Option muss für den 4-Leiter Kabelanschluss auf 4 eingestellt
werden, siehe CABLE (4-Leiter oder 6-Leiter) ⊗ Seite 37.

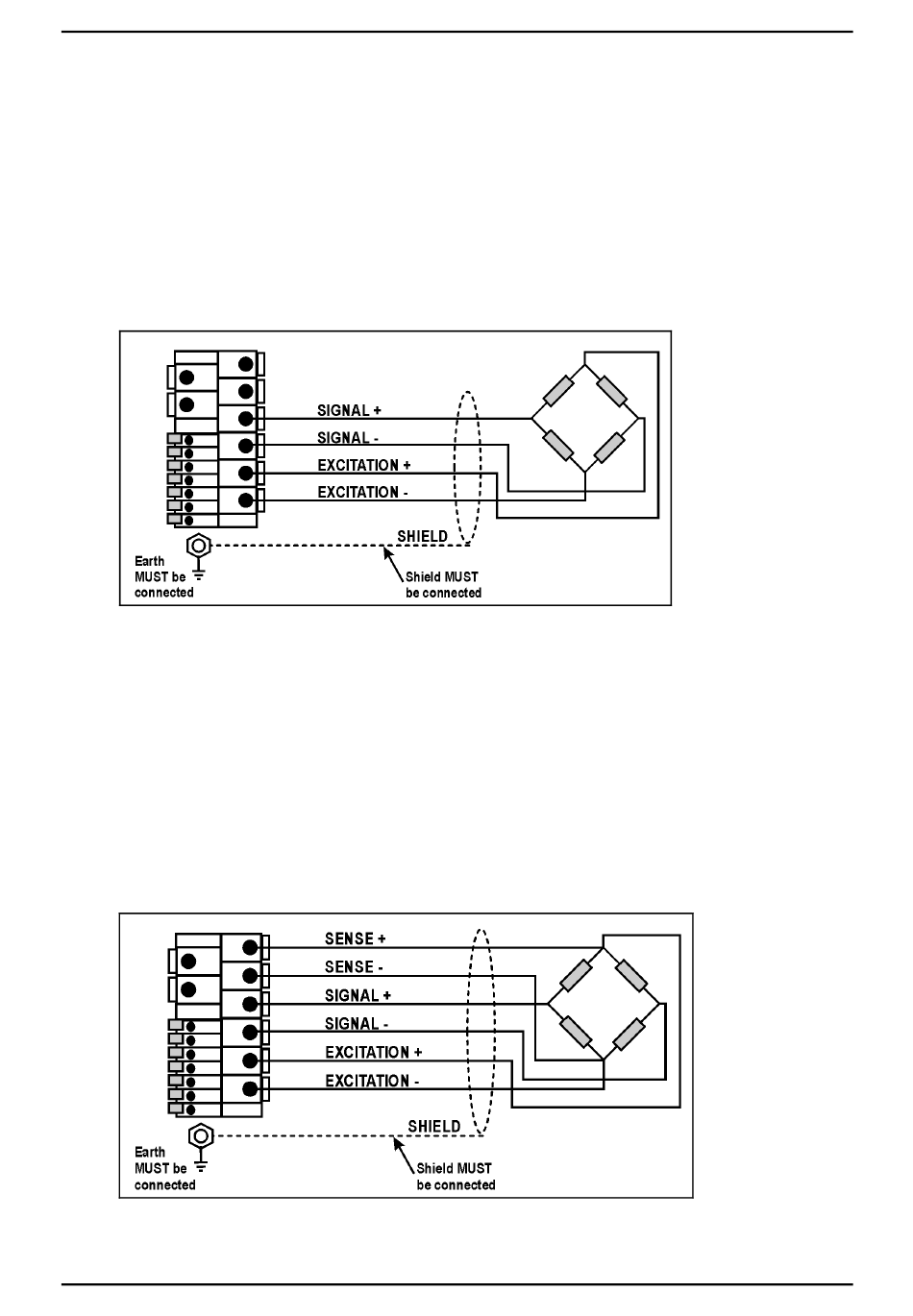

Abb. 3: 4-Leiter-Anschluss
3.8.3. 6-Leiter-Anschluss
Die Speisungs- und Signalleitungen werden genau wie bei der 4er Kabelinstallation
angeschlossen. Die zwei zusätzlichen Kabel (Fühler + and –) müssen mit den
Speisungsleitungen + und – so nah wie möglich an die Wägezellen verbunden
werden. Diese Anschlüsse erfolgen normalerweise im Schaltkasten der
Wägezellen.
Die BUILD:CABLE Option muss für den 6-Leiter Wägezellenanschluss auf 6
(Standardeinstellung) eingestellt werden, siehe CABLE (4-Leiter oder 6-Leiter) ⊗
Seite 37.
Abb. 4: 6-Leiter-Anschluss
