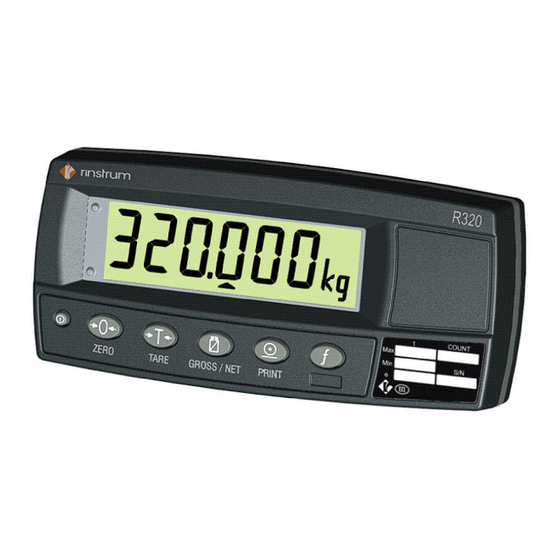

Rinstrum R310 Bedienerhandbuch
R300 serie digitaler wägeindikator
Vorschau ausblenden
Andere Handbücher für R310:
- Kurzbedienungsanleitung (30 Seiten) ,
- Referenzhandbuch (57 Seiten)
Verwandte Anleitungen für Rinstrum R310
Inhaltszusammenfassung für Rinstrum R310

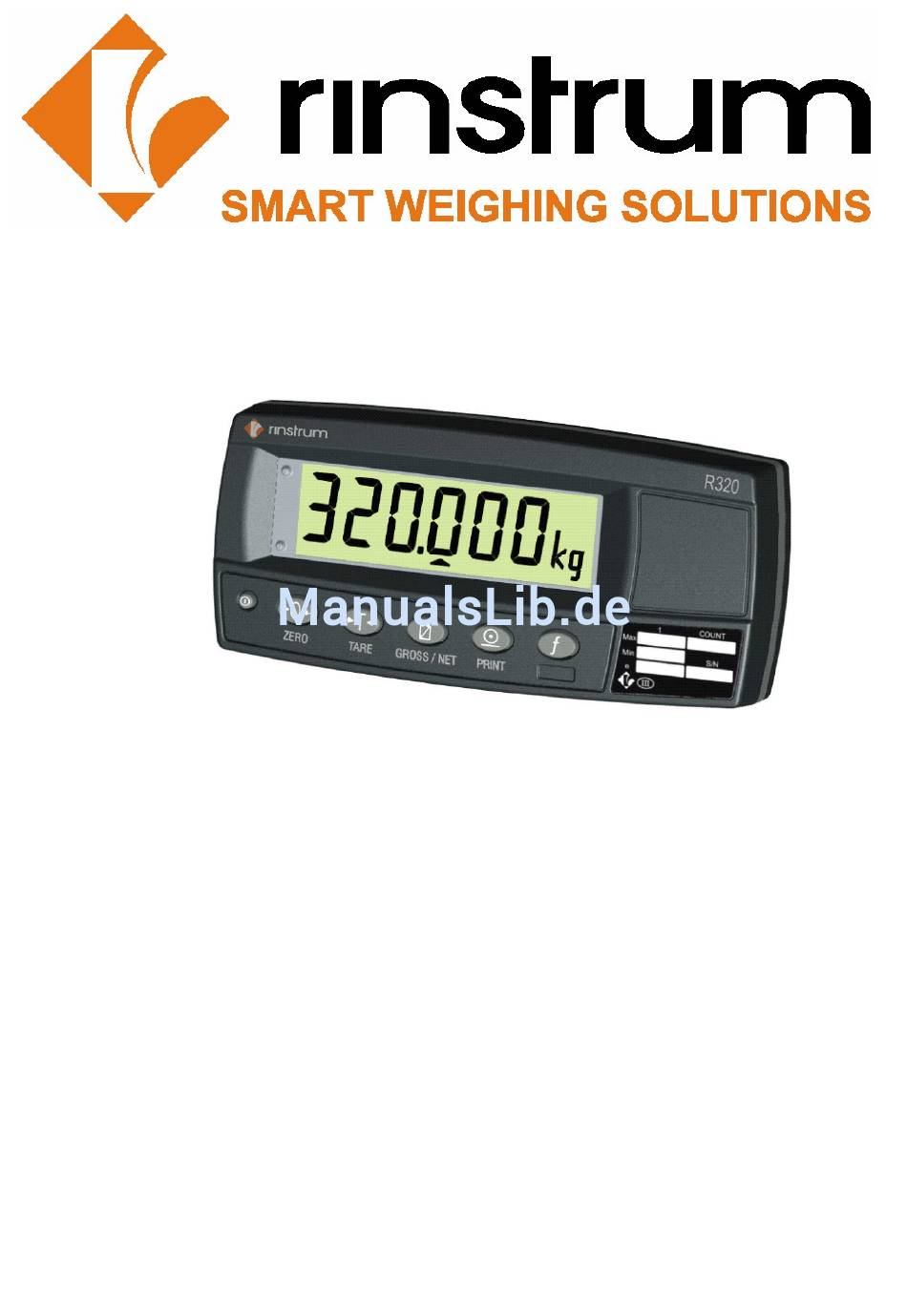

- Seite 1 R300 Serie (R310, R320 und R323) Digitaler Wägeindikator Bedienerhandbuch Ab Software Version 3.0 und höher R300-601-300_d...
- Seite 2 Rinstrum Europe GmbH. Haftungsausschluss Rinstrum Europe GmbH behält sich das Recht vor, die Produkte zu verändern, mit dem Ziel, das Produkt im Design, Zuverlässigkeit etc. zu verbessern. Alle Informationen dieses Handbuchs sind nach bestem Wissen und Gewissen verfaßt. Sie kön- nen jederzeit ohne Vorankündigung geändert werden.
-
Seite 3: Inhaltsverzeichnis
R300 Serie Bedienerhandbuch ab Version 3.0 Inhaltsverzeichnis EINLEITUNG.....................4 1.1. Zulassungen .....................5 1.2. Produkteigenschaften ................5 1.3. Handbücher ....................6 SICHERHEIT.....................7 2.1. Umweltbedingungen .................7 2.2. Elektrische Sicherheit ................7 2.3. Reinigung ....................7 WIEGEFUNKTIONEN ..................8 3.1. Gerätefront ....................8 3.2. Tasten ......................9 3.3. Stabilitätskriterium (Stable Error Fehlermeldung) ........11 3.4. -
Seite 4: Einleitung
Sigma-Delta A/D Technologie basieren. Dadurch wird eine genaue und schnelle Gewichtsanzeige erreicht. Dieses Handbuch gilt für die Geräte R310, R320 und R323. Der Begriff R300-Serie wird benutzt, wenn alle o.g. Geräte betroffen sind. Alle Einstellungen werden digital durchge- führt und netzausfallsicher gespeichert. -
Seite 5: Zulassungen
1.1. Zulassungen • OIML 4000d für Klasse III und Klasse IIII Waagen. • CE Zeichen 1.2. Produkteigenschaften R310 Wägindikator ist für einfache Wägeanwendun- gen mit Null- und Tarierfunktion. Die R320, R323 Indikatoren enthalten zusätzlich: • RS232 Schnittstelle für Drucken, PC-Kommunikation oder Zweitanzeige •... -
Seite 6: Handbücher
R300 Serie Bedienerhandbuch ab Version 3.0 Der R323 Indikator hat dieselben Funktionen wie R320, ist aber für den Schalttafeleinbau mit Schutz- klasse IP65 ausgelegt. 1.3. Handbücher Weitere Informationen sind verfügbar: • Referenz Handbuch - Enthält detaillierte Informatio- nen zur Justierung und Einstellung. Zielgruppe sind Techniker, die Inbetriebnahmen vornehmen. -
Seite 7: Sicherheit
R300 Serie Bedienerhandbuch ab Version 3.0 2. Sicherheit 2.1. Umweltbedingungen • Umgebungstemperaturen: -10…50° C • Feuchte: <90% nicht kondensierend, R323 IP65 • Spannungsbereich auf Geräterückseite ersichtlich 2.2. Elektrische Sicherheit • Achten Sie zu Ihrer Sicherheit auf die Einhaltung der Umweltbedingungen. •... -
Seite 8: Wiegefunktionen
R300 Serie Bedienerhandbuch ab Version 3.0 3. Wiegefunktionen 3.1. Gerätefront Seite... -
Seite 9: Tasten
R300 Serie Bedienerhandbuch ab Version 3.0 3.2. Tasten Taste Beschreibung Die <POWER> Taste schaltet das Ge- rät ein/aus . Zum Ausschalten drücken Sie diese Taste für 3 Sekunden. Im Batteriebetrieb wird die Hintergrund- beleuchtung automatisch ausgeschal- tet. Drücken Sie <POWER>, um die Beleuchtung wieder anzuschalten. - Seite 10 R300 Serie Bedienerhandbuch ab Version 3.0 kann im Menü eingestellt werden. Langer Druck auf die <ZERO> Taste im Industriemodus löscht den Nullsetzwert. Diese Taste tariert die Waage. Die An- zeige zeigt 0 und NET Status. Die <TARE> Taste arbeitet über den gesamten möglichen Bereich.
-
Seite 11: Stabilitätskriterium (Stable Error Fehlermeldung)
R300 Serie Bedienerhandbuch ab Version 3.0 Die Taste <TEST> ruft die Prüfroutine für die Anzeige auf. Bei R320 u. R323 kann diese Funktion auf die Funktions- taste gelegt werden. Diese Taste kann mit verschiedenen Funktionen belegt werden. Siehe dazu Kapitel 5 Seite 14. Für jede Funktion gibt es einen Aufkleber im Lieferum- fang, der auf dem Gerät angebracht werden sollte... -
Seite 12: Statusanzeigen
R300 Serie Bedienerhandbuch ab Version 3.0 3.4. Statusanzeigen Symbol Name Beschreibung Bruttoanzeige innerhalb ± 1/4d Null Waage wurde tariert und zeigt das Nettogewicht an. (Netto) MOTION Waage in Bewegung (Unruhe) Sichtbar, wenn Schaltpunkt 1 Schalt- aktiv ist. punkt 1 Sichtbar, wenn Schaltpunkt 2 Schalt- aktiv ist. -
Seite 13: Grundlagen Des Wiegens
R300 Serie Bedienerhandbuch ab Version 3.0 Grundlagen des Wiegens 4.1. Einfacher Wiegevorgang • Stellen Sie sicher, dass das Gerät an ist und der Null Status angezeigt wird, ggf. <ZERO> drücken. • Stellen Sie das Wiegegut auf die Waage • Lesen Sie die Gewichtsanzeige ab 4.2. -
Seite 14: Funktionstaste (Nur R320, R323)
Segmente der Anzeige angezeigt, dann alle ausgeblendet. Das Gerät kehrt selbständig in den normalen Wiegemo- dus zurück. Bemerkung: <TEST> ist auch bei den R310 Indika- tor verfügbar. 5.2. COUNTING (Zählen) • .Aktivierung der Zählwaage. Drücken Sie <COUNT>, um zwischen Gewichtsanzeige und Zählwaage umzuschalten. -
Seite 15: Units (Kg / Lb Einheiten Umschalten)
R300 Serie Bedienerhandbuch ab Version 3.0 • Drücke <COUNT>, um die neue Einstellung abzuspeichern • Wenn Drucken aktiviert ist, wird die Refe- renzstückzahl und das Gewicht abgedruckt. 5.3. UNITS (kg / lb Einheiten umschalten) • Sonderfunktion <UNITS> erlaubt zwischen lb und kg umzuschalten. Nur Anzeige und Ausdruck ändern die Einheit. -
Seite 16: Live Wt (Lebendgewichtverwiegung)
R300 Serie Bedienerhandbuch ab Version 3.0 Für <PEAK> (Spitzenwert) folgendermaßen vorgehen: • Drücke <PEAK> Taste, um den Spitzenwert anzuzeigen • Drücke <PEAK> Taste, um Anzeige wieder freizugeben • Drücke <PEAK> für 2 Sekunden, um Spit- zenwert zu löschen Wenn die Geräte im HOLD oder PEAK Modus sind, dann werden diese Werte auch für den Ausdruck ver- wendet. -
Seite 17: Showing Totals (Summenanzeige)
R300 Serie Bedienerhandbuch ab Version 3.0 • Ist das Gerät innerhalb der Nullbandes, dann wird das Gewicht normal angezeigt, d.h. Anzeige ist frei. • Drücke <TARE> oder <ZERO> um die ent- leerte Waage auf Null zu setzen • Lassen Sie das Tier auf die Waage •... -
Seite 18: High Resolution (K302) (Hochauflösung)
R300 Serie Bedienerhandbuch ab Version 3.0 Wenn das Gesamtgewicht zu groß ist, um mit 6 Stel- len angezeigt zu werden, werden zunächst die oberen 6 Stellen und dann die unteren 6 Stellen des Gesamt- gewichts gezeigt. • Drücken und Halten Sie die <PRINT> Tas- te, um das Gesamtgewicht auszudrucken und gleichzeitig auf Null zu setzen. -
Seite 19: Automatic Tare (Autotara)
R300 Serie Bedienerhandbuch ab Version 3.0 5.9. AUTOMATIC TARE (Autotara) • Die Taste <A.TARE> wird gedrückt um das Autotara ein- bzw. wieder auszuschalten. • Drücken und halten Sie die <A.TARE> Taste für 2 Sekunden: dies zeigt den Schwellenwert der Autotara Einstellung an. •... - Seite 20 R300 Serie Bedienerhandbuch ab Version 3.0 • Drücken und halten Sie die <Set.Pt> Taste für 2 Sekunden: SETPT.1 wird angezeigt und anschließend kann Schaltpunkt 1 ein- gestellt werden. • Verwenden Sie die Tasten <GROSS/NET> und <PRINT>, um den Schaltpunkt einzustel- len.
-
Seite 21: Fehlermeldungen
R300 Serie Bedienerhandbuch ab Version 3.0 6. Fehlermeldungen 6.1. Fehlermeldungen im Betrieb Fehler Beschreibung Maßnahme (U - - - - ) Waage ist in Unterlast Gewicht erhöhen oder Waage aus- und wieder ein- schalten. (O - - -- -) Waage in Überlast Gewicht reduzie- (TARE) Tarierversuch außer-... -
Seite 22: Setup-Fehlermeldungen
R300 Serie Bedienerhandbuch ab Version 3.0 6.2. Setup-Fehlermeldungen Diese Fehlermeldungen erscheinen nur im Setup Mo- Fehler Beschreibung (ENTRY) Im SAFE-Setup wurde versucht eine Ein- (DENIED) stellung vorzunehmen, die nur im FULL- Setup möglich ist. (LIN.PT Linearisierung unterhalb des Nullpunkte (LO) wurde versucht. -
Seite 23: Diagnose Fehlermeldungen
R300 Serie Bedienerhandbuch ab Version 3.0 6.3. Diagnose Fehlermeldungen Fehler Beschreibung Abhilfe E0001 Netzspannung zu gering. Überprüfen E0002 Netzspannung zu hoch Überprüfen E0010 Temperatur zu hoch/niedrig Örtlichkeit ü- berprüfen (–10 to +50°C ambient) E0020 Waagenteilung nicht korrekt Wert ändern (Soll zwischen 100 und 30000 Teilen). - Seite 24 R300 Serie Bedienerhandbuch ab Version 3.0 Die E – Fehlermeldungen sind additiv. Beispiel: • E0012 (E0010+E0002) zeigt an, daß sowohl Netzspan- nung zu hoch und Temperatur zu hoch sind. • E0C00 (E0800+E0400) zeigt an, daß die Werksparame- ter verloren und das EEPROM defekt sind. Die Hexadezimalzahlen (Basis 16) sind wie folgt: 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - A - B - C - D - E - F (Beispiel: 2 + 4 = 6, oder 4 + 8 = C)
-
Seite 25: Stichwortverzeichnis
Kurzbedienungsanleitung....6 Lebendgewichtverwiegung ..16 LIVE WT........16 p Anzeige ........14 PEAK HOLD........15 POWER Taste........9 Rinstrum Europe GmbH Donnersbergring 14 - 18 Print Taste........10 D-64295 Darmstadt Tel: +49 (0) 6151 13617-0 Fax: +49 (0) 6151 13617-29 Internet: www.rinstrum.de...
