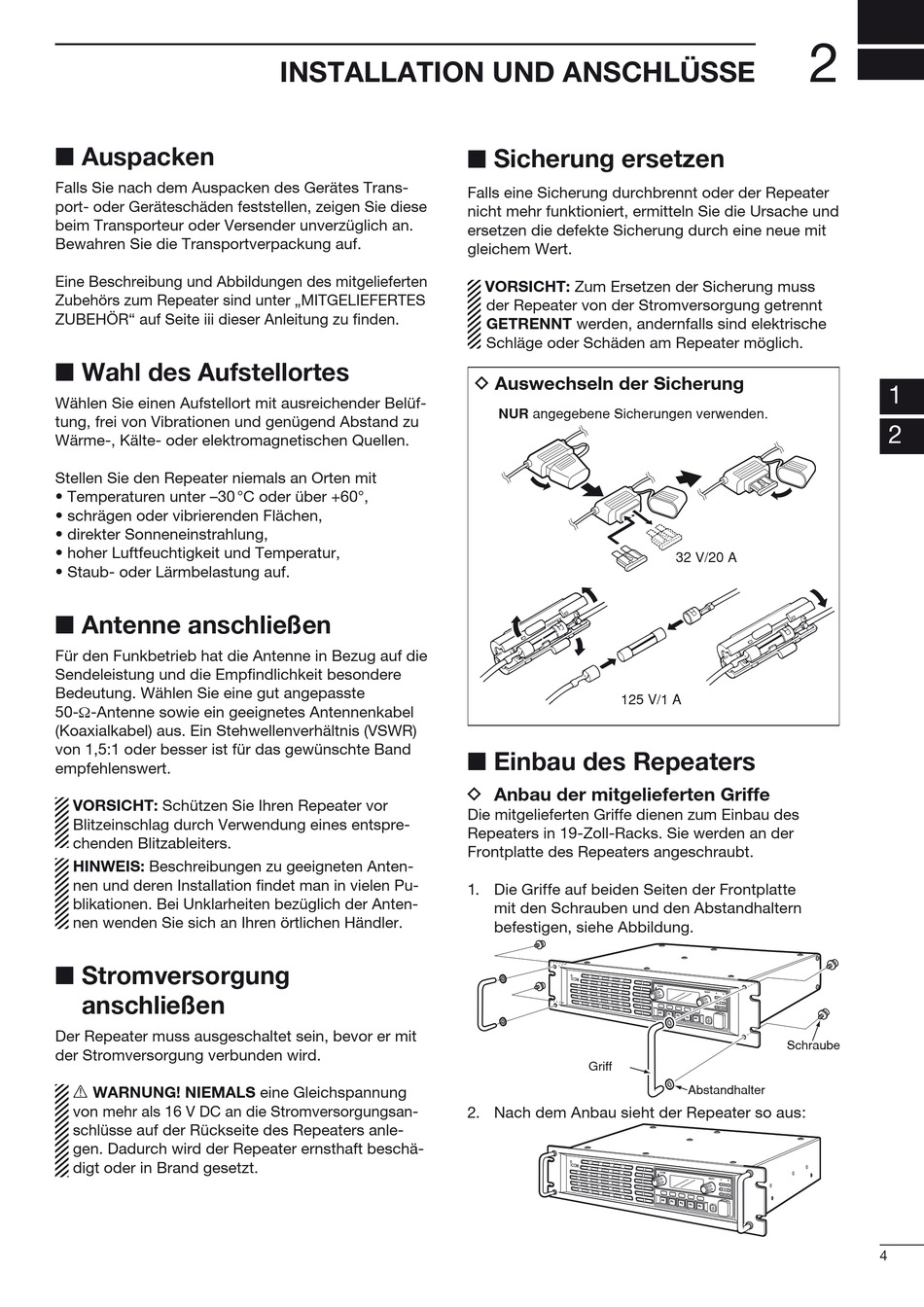

■ Auspacken
Falls Sie nach dem Auspacken des Gerätes Trans-
port- oder Geräteschäden feststellen, zeigen Sie diese
beim Transporteur oder Versender unverzüglich an.
Bewahren Sie die Transportverpackung auf.
Eine Beschreibung und Abbildungen des mitgelieferten
Zubehörs zum Repeater sind unter „MITGELIEFERTES
ZUBEHÖR" auf Seite iii dieser Anleitung zu finden.
■ Wahl des Aufstellortes
Wählen Sie einen Aufstellort mit ausreichender Belüf-
tung, frei von Vibrationen und genügend Abstand zu
Wärme-, Kälte- oder elektromagnetischen Quellen.
Stellen Sie den Repeater niemals an Orten mit
• Temperaturen unter –30 °C oder über +60°,
• schrägen oder vibrierenden Flächen,
• direkter Sonneneinstrahlung,
• hoher Luftfeuchtigkeit und Temperatur,
• Staub- oder Lärmbelastung auf.
■ Antenne anschließen
Für den Funkbetrieb hat die Antenne in Bezug auf die
Sendeleistung und die Empfindlichkeit besondere
Bedeutung. Wählen Sie eine gut angepasste
50-Ω-Antenne sowie ein geeignetes Antennenkabel
(Koaxialkabel) aus. Ein Stehwellenverhältnis (VSWR)
von 1,5:1 oder besser ist für das gewünschte Band
empfehlenswert.
vorSICHT: Schützen Sie Ihren Repeater vor
Blitz einschlag durch Verwendung eines entspre-
chenden Blitzableiters.
HINWEIS: Beschreibungen zu geeigneten Anten-
nen und deren Installation findet man in vielen Pu-
blikationen. Bei Unklarheiten bezüglich der Anten-
nen wenden Sie sich an Ihren örtlichen Händler.
■ Stromversorgung
anschließen
Der Repeater muss ausgeschaltet sein, bevor er mit
der Stromversorgung verbunden wird.
R WArNUNG! NIEMALS eine Gleichspannung
von mehr als 16 V DC an die Stromversorgungsan-
schlüsse auf der Rückseite des Repeaters anle-
gen. Dadurch wird der Repeater ernsthaft beschä-
digt oder in Brand gesetzt.
INSTALLATIoN UND ANSCHLÜSSE
■ Sicherung ersetzen
Falls eine Sicherung durchbrennt oder der Repeater
nicht mehr funktioniert, ermitteln Sie die Ursache und
ersetzen die defekte Sicherung durch eine neue mit
gleichem Wert.
vorSICHT: Zum Ersetzen der Sicherung muss
der Repeater von der Stromversorgung getrennt
GETrENNT werden, andernfalls sind elektrische
Schläge oder Schäden am Repeater möglich.
D Auswechseln der Sicherung
NUR angegebene Sicherungen verwenden.
125 V/1 A
■ Einbau des repeaters
D Anbau der mitgelieferten Griffe
Die mitgelieferten Griffe dienen zum Einbau des
Repeaters in 19-Zoll-Racks. Sie werden an der
Frontplatte des Repeaters angeschraubt.
1. Die Griffe auf beiden Seiten der Frontplatte
mit den Schrauben und den Abstandhaltern
befestigen, siehe Abbildung.
Griff
2. Nach dem Anbau sieht der Repeater so aus:
2
32 V/20 A
P 0
P 1
P 2
P 3
P 4
Schraube
Abstandhalter
P 0
P 1
P 2
P 3
P 4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
4
