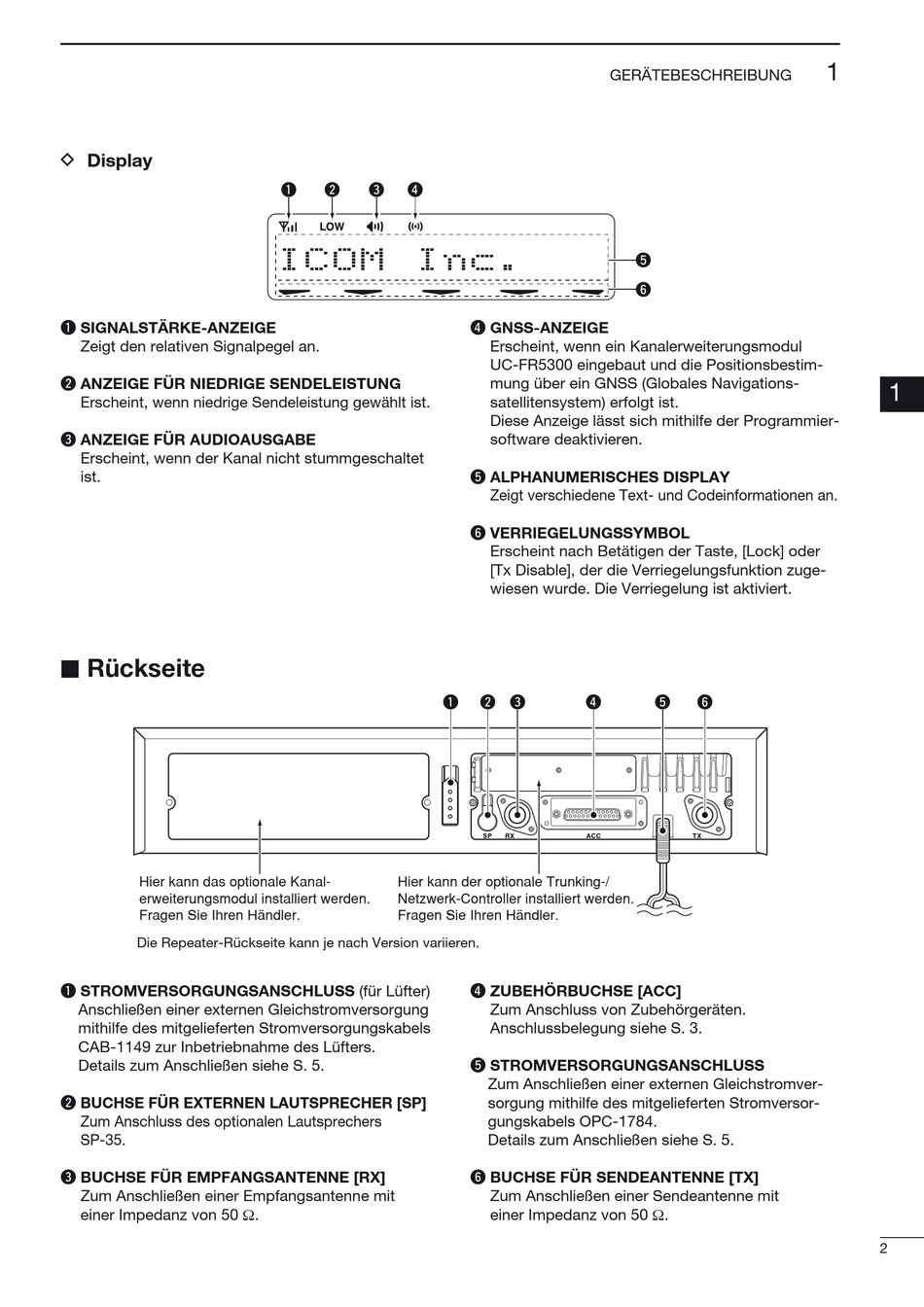

D Display

q SIGNALSTärKE-ANZEIGE
Zeigt den relativen Signalpegel an.
w ANZEIGE fÜr NIEDrIGE SENDELEISTUNG
Erscheint, wenn niedrige Sendeleistung gewählt ist.
e ANZEIGE fÜr AUDIoAUSGABE
Erscheint, wenn der Kanal nicht stummgeschaltet
ist.
■ rückseite
Hier kann das optionale Kanal-
erweiterungsmodul installiert werden.
Fragen Sie Ihren Händler.
Die Repeater-Rückseite kann je nach Version variieren.
q STroMvErSorGUNGSANSCHLUSS (für Lüfter)
Anschließen einer externen Gleichstromversorgung
mithilfe des mitgelieferten Stromversorgungskabels
CAB-1149 zur Inbetriebnahme des Lüfters.
Details zum Anschließen siehe S. 5.
w BUCHSE fÜr EXTErNEN LAUTSPrECHEr [SP]
Zum Anschluss des optionalen Lautsprechers
SP-35.
e BUCHSE fÜr EMPfANGSANTENNE [rX]
Zum Anschließen einer Empfangsantenne mit
einer Impedanz von 50 Ω.
q
w
e
r
I C O M
I n c .
q
Hier kann der optionale Trunking-/
Netzwerk-Controller installiert werden.
Fragen Sie Ihren Händler.
GERÄTEBESCHREIBUNG
t
y
r GNSS-ANZEIGE
Erscheint, wenn ein Kanalerweiterungsmodul
UC-FR5300 eingebaut und die Positionsbestim-
mung über ein GNSS (Globales Navigations-
satellitensystem) erfolgt ist.
Diese Anzeige lässt sich mithilfe der Programmier-
software deaktivieren.
t ALPHANUMErISCHES DISPLAY
Zeigt verschiedene Text- und Codeinformationen an.
y vErrIEGELUNGSSYMBoL
Erscheint nach Betätigen der Taste, [Lock] oder
[Tx Disable], der die Verriegelungsfunktion zuge-
wiesen wurde. Die Verriegelung ist aktiviert.
w e
r
r ZUBEHÖrBUCHSE [ACC]
Zum Anschluss von Zubehörgeräten.
Anschlussbelegung siehe S. 3.
t STroMvErSorGUNGSANSCHLUSS
Zum Anschließen einer externen Gleichstromver-
sorgung mithilfe des mitgelieferten Stromversor-
gungskabels OPC-1784.
Details zum Anschließen siehe S. 5.
y BUCHSE fÜr SENDEANTENNE [TX]
Zum Anschließen einer Sendeantenne mit
einer Impedanz von 50 Ω.
