2

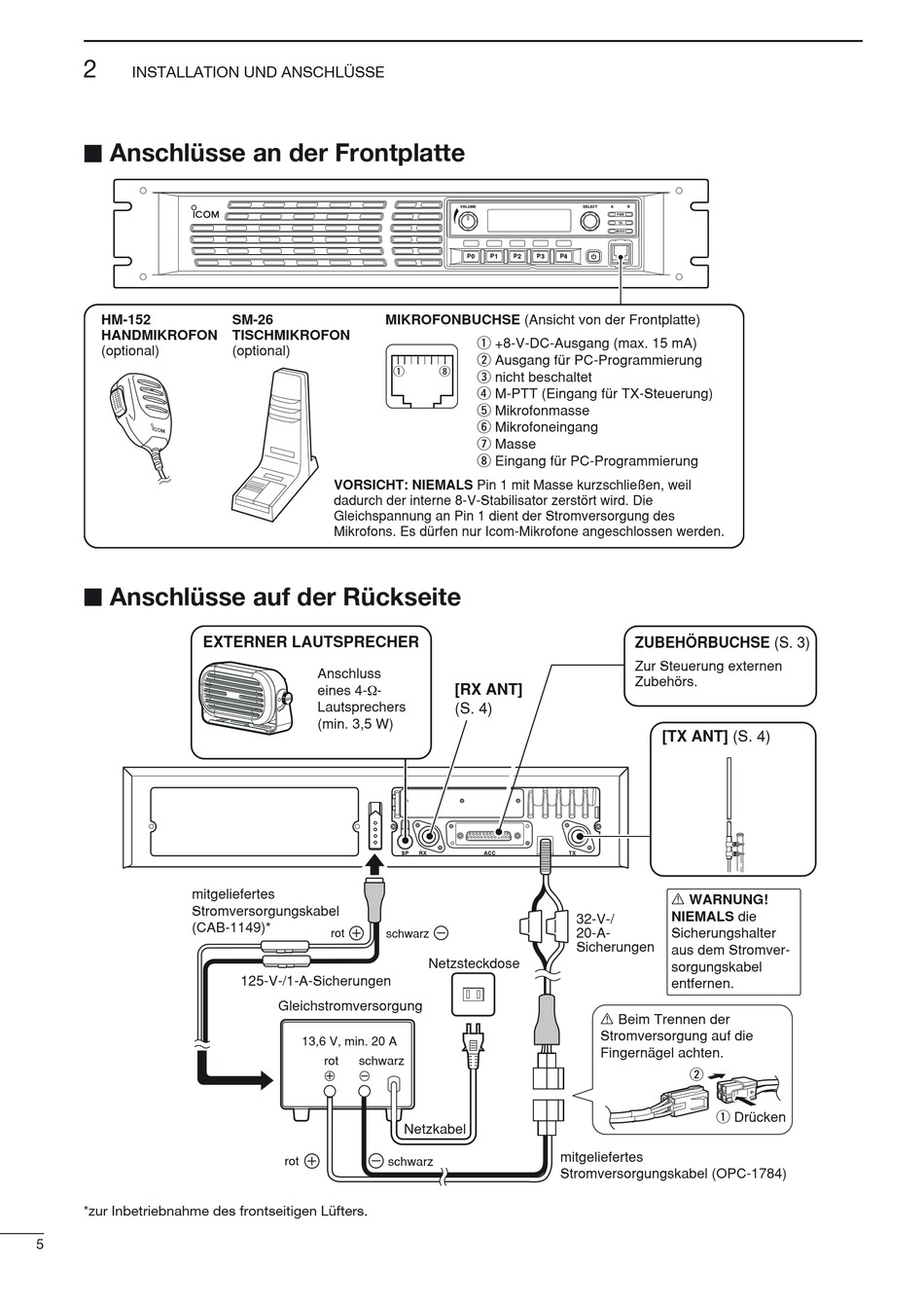

INSTALLATION UND ANSCHLÜSSE
■ Anschlüsse an der frontplatte
HM-152
HANDMIKROFON
(optional)
■ Anschlüsse auf der rückseite

EXTERNER LAUTSPRECHER

mitgeliefertes
Stromversorgungskabel
(CAB-1149)*
* zur Inbetriebnahme des frontseitigen Lüfters.
5
MIKROFONBUCHSE (Ansicht von der Frontplatte)
SM-26
TISCHMIKROFON
(optional)
q
VORSICHT: NIEMALS Pin 1 mit Masse kurzschließen, weil
dadurch der interne 8-V-Stabilisator zerstört wird. Die
Gleichspannung an Pin 1 dient der Stromversorgung des
Mikrofons. Es dürfen nur Icom-Mikrofone angeschlossen werden.
Anschluss
eines 4- -
Lautsprechers
(min. 3,5 W)
rot
schwarz
125-V-/1-A-Sicherungen
Gleichstromversorgung
13,6 V, min. 20 A
rot
schwarz
+
_
Netzkabel
rot
schwarz
P 0
P 1
P 2
P 3
P 4
q +8-V-DC-Ausgang (max. 15 mA)
w Ausgang für PC-Programmierung
i
e nicht beschaltet
r M-PTT (Eingang für TX-Steuerung)
t Mikrofonmasse
y Mikrofoneingang
u Masse
i Eingang für PC-Programmierung
[RX ANT]
(S. 4)
32-V-/
20-A-
Sicherungen
Netzsteckdose
R Beim Trennen der
Stromversorgung auf die
Fingernägel achten.
mitgeliefertes
Stromversorgungskabel (OPC-1784)
ZUBEHÖRBUCHSE (S. 3)
Zur Steuerung externen
Zubehörs.
[TX ANT] (S. 4)
R WARNUNG!
NIEMALS die
Sicherungshalter
aus dem Stromver-
sorgungskabel
entfernen.
w
q Drücken
