1

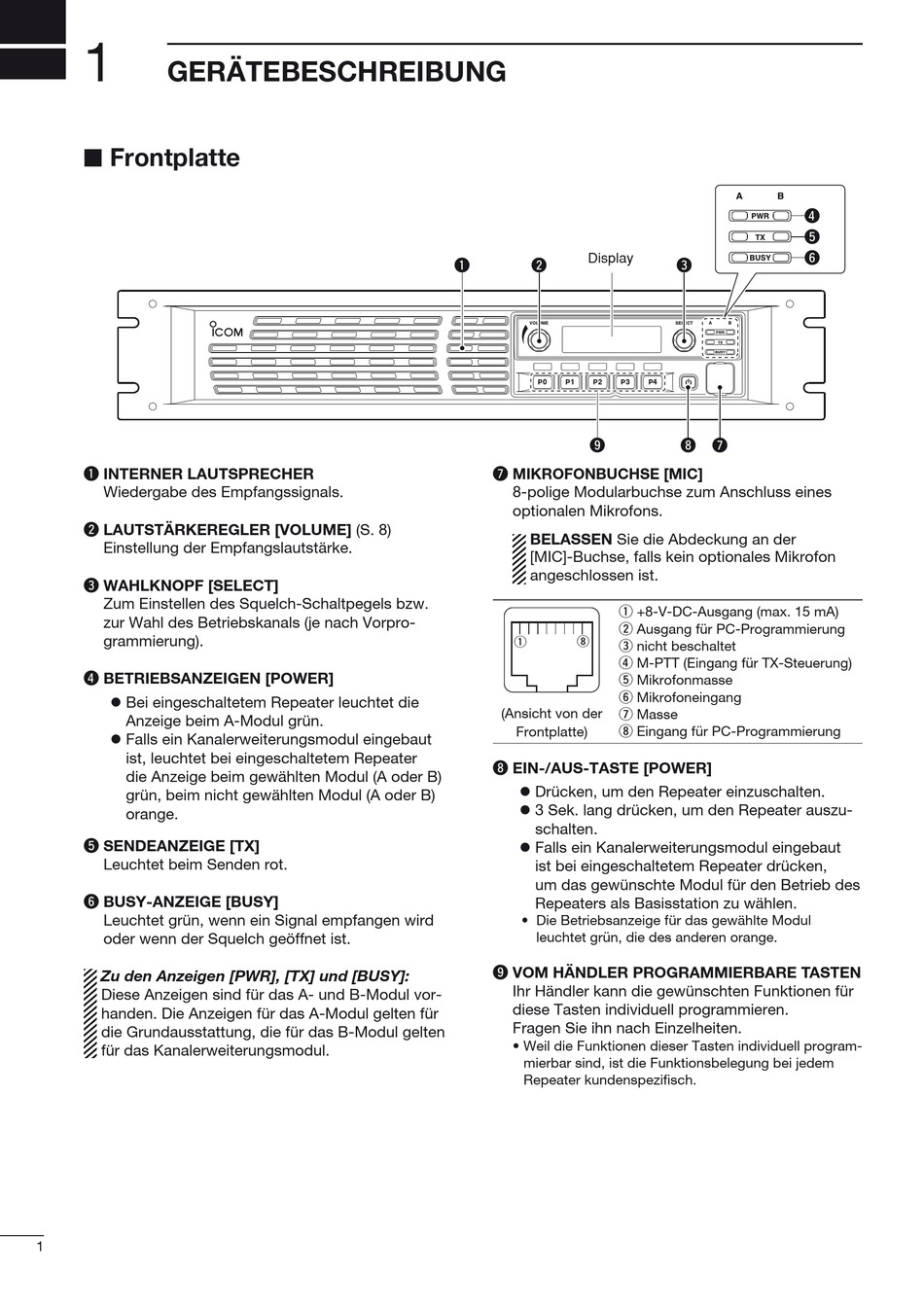

GEräTEBESCHrEIBUNG
■ frontplatte
q INTErNEr LAUTSPrECHEr
Wiedergabe des Empfangssignals.
w LAUTSTärKErEGLEr [voLUME] (S. 8)
Einstellung der Empfangslautstärke.
e WAHLKNoPf [SELECT]
Zum Einstellen des Squelch-Schaltpegels bzw.
zur Wahl des Betriebskanals (je nach Vorpro-
grammierung).
r BETrIEBSANZEIGEN [PoWEr]
z Bei eingeschaltetem Repeater leuchtet die
Anzeige beim A-Modul grün.
z Falls ein Kanalerweiterungsmodul eingebaut
ist, leuchtet bei eingeschaltetem Repeater
die Anzeige beim gewählten Modul (A oder B)
grün, beim nicht gewählten Modul (A oder B)
orange.
t SENDEANZEIGE [TX]
Leuchtet beim Senden rot.
y BUSY-ANZEIGE [BUSY]
Leuchtet grün, wenn ein Signal empfangen wird
oder wenn der Squelch geöffnet ist.
Zu den Anzeigen [PWR], [TX] und [BUSY]:
Diese Anzeigen sind für das A- und B-Modul vor-
handen. Die Anzeigen für das A-Modul gelten für
die Grundausstattung, die für das B-Modul gelten
für das Kanalerweiterungsmodul.
1
Display
q
w
P 0
P 1
P 2
P 3
o
u MIKrofoNBUCHSE [MIC]
8-polige Modularbuchse zum Anschluss eines
optionalen Mikrofons.
BELASSEN Sie die Abdeckung an der
[MIC]-Buchse, falls kein optionales Mikrofon
angeschlossen ist.
q +8-V-DC-Ausgang (max. 15 mA)
w Ausgang für PC-Programmierung
q
i
e nicht beschaltet
r M-PTT (Eingang für TX-Steuerung)
t Mikrofonmasse
y Mikrofoneingang
(Ansicht von der
u Masse
i Eingang für PC-Programmierung
Frontplatte)
i EIN-/AUS-TASTE [POWER]
z Drücken, um den Repeater einzuschalten.
z 3 Sek. lang drücken, um den Repeater auszu-
schalten.
z Falls ein Kanalerweiterungsmodul eingebaut
ist bei eingeschaltetem Repeater drücken,
um das gewünschte Modul für den Betrieb des
Repeaters als Basisstation zu wählen.
• Die Betriebsanzeige für das gewählte Modul
leuchtet grün, die des anderen orange.
o voM HäNDLEr ProGrAMMIErBArE TASTEN
I hr Händler kann die gewünschten Funktionen für
diese Tasten individuell programmieren.
Fragen Sie ihn nach Einzelheiten.
• Weil die Funktionen dieser Tasten individuell program-
mierbar sind, ist die Funktionsbelegung bei jedem
Repeater kundenspezifisch.
r
t
y
e
P 4
i u
