2
INSTALLATION UND ANSCHLÜSSE

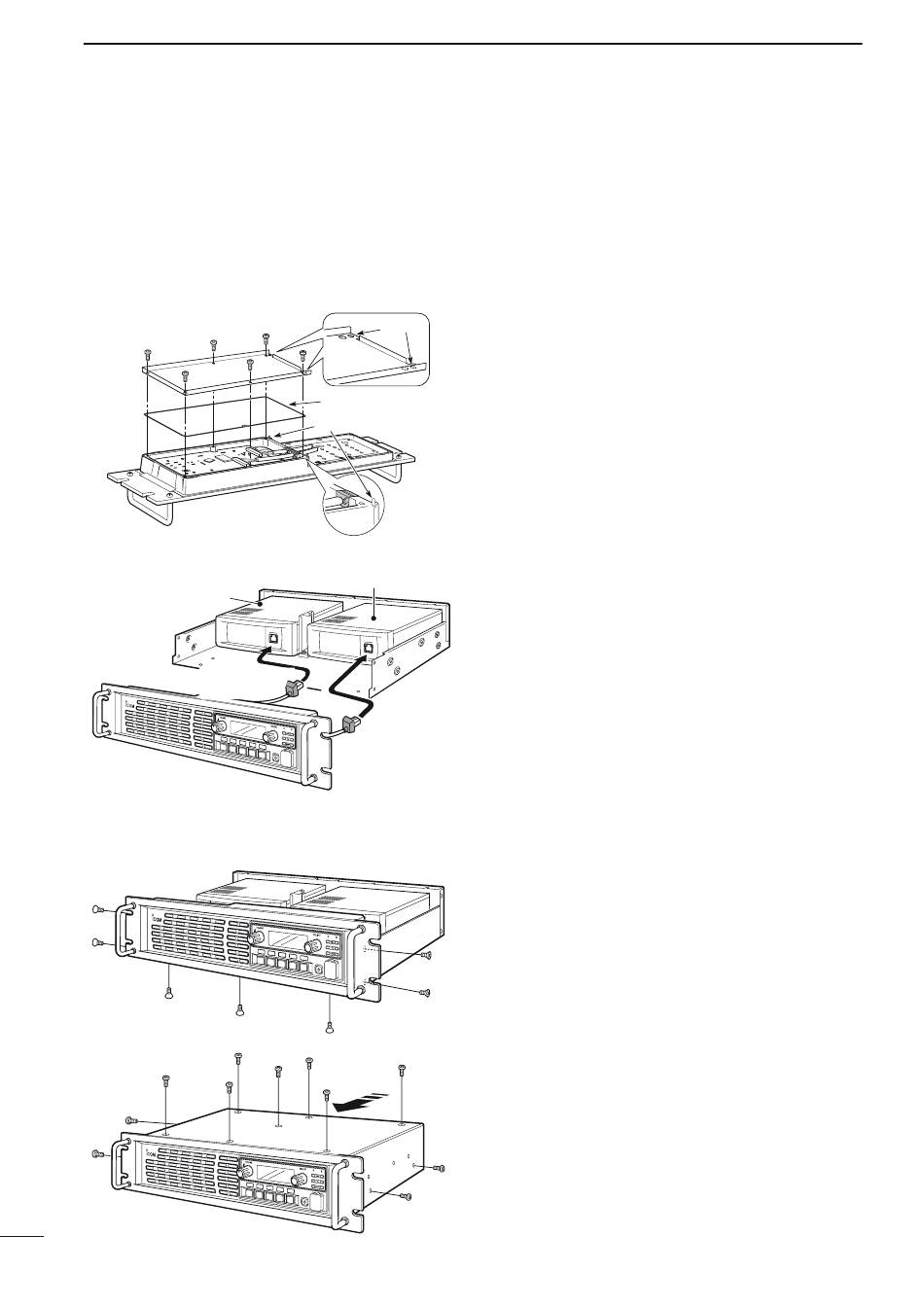

D Zusammenbauen

1. Die Gummidichtung auflegen und die
Abschirm platte mit den sechs Schrauben
wieder an der Front platte befestigen.
• Stellen Sie sicher, dass die Gummidichtung korrekt in
der dafür vorgesehenen Vertiefung sitzt.
• Die Löcher der Abschirmplatte und die Führungsstifte
des Chassis müssen sich in der richtigen Position
befinden.
2. Die Steuerkabel mit den Kanalmodulen verbinden.
Original-
Kanalmodul
längeres Kabel
(oben)
3. Frontplatte und Abdeckung mit den Schrauben
wieder an den ursprünglichen Positionen anbrin-
gen.
7
Löcher
Gummidichtung
Führungsstifte
Kanalerweiterungsmodul
kürzeres Kabel
P 0
P 1
P 2
P 3
P 4
(unten)
P 0
P 1
P 2
P 3
P 4
P 0
P 1
P 2
P 3
P 4
