GERÄTEBESCHREIBUNG

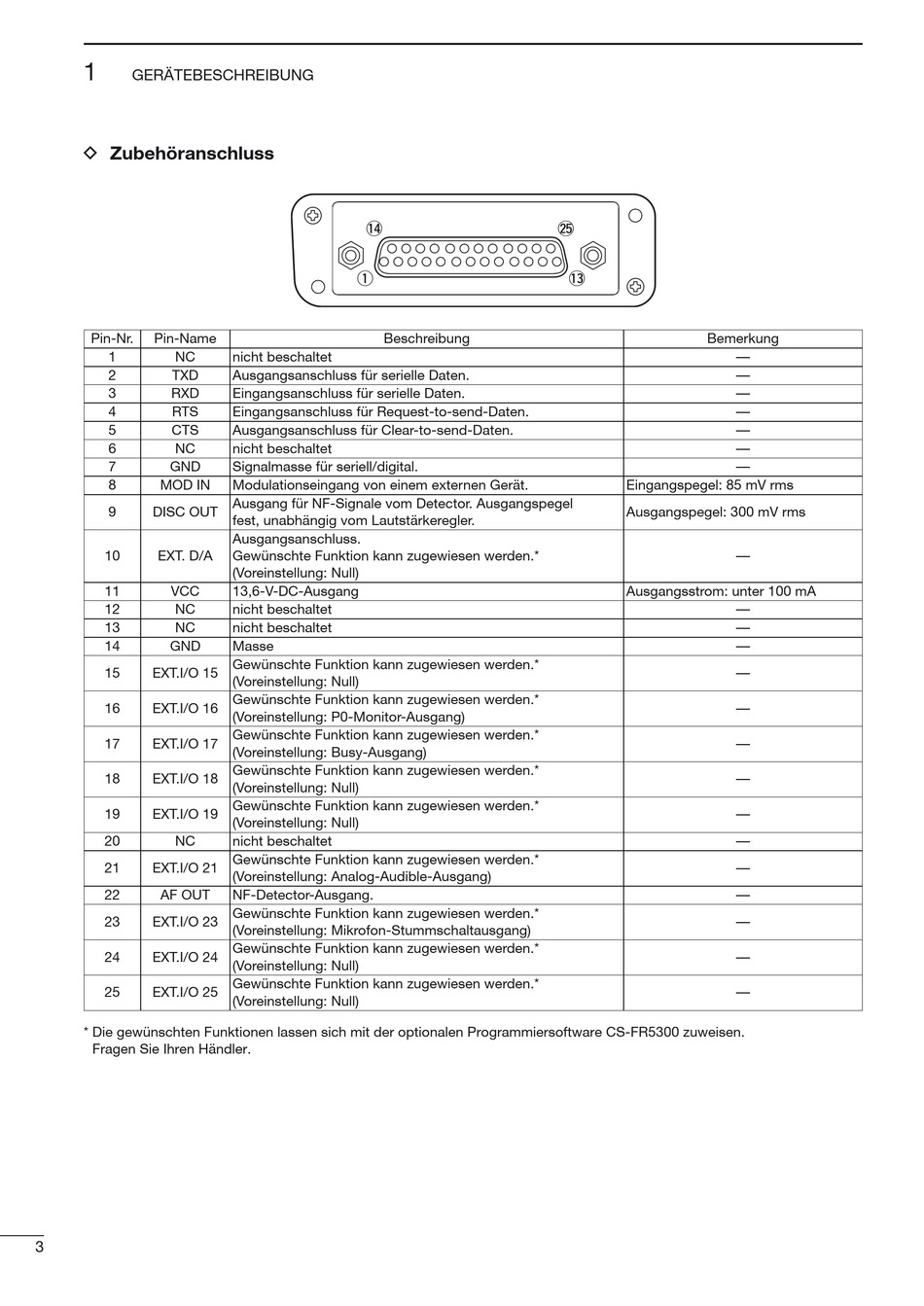

D Zubehöranschluss
Pin-Nr. Pin-Name
1 NC
2 TXD
3 RXD
4 RTS
5 CTS
6 NC
7 GND
8 MOD IN
9 DISC OUT
10 EXT. D/A
11 VCC
12 NC
13 NC
14 GND
15 EXT.I/O 15
16 EXT.I/O 16
17 EXT.I/O 17
18 EXT.I/O 18
19 EXT.I/O 19
20 NC
21 EXT.I/O 21
22 AF OUT
23 EXT.I/O 23
24 EXT.I/O 24
25 EXT.I/O 25
* Die gewünschten Funktionen lassen sich mit der optionalen Programmiersoftware CS-FR5300 zuweisen.
Fragen Sie Ihren Händler.
3
!4
q
Beschreibung
nicht beschaltet
Ausgangsanschluss für serielle Daten.
Eingangsanschluss für serielle Daten.
Eingangsanschluss für Request-to-send-Daten.
Ausgangsanschluss für Clear-to-send-Daten.
nicht beschaltet
Signalmasse für seriell/digital.
Modulationseingang von einem externen Gerät.
Ausgang für NF-Signale vom Detector. Ausgangspegel
fest, unabhängig vom Lautstärkeregler.
Ausgangsanschluss.
Gewünschte Funktion kann zugewiesen werden.*
(Voreinstellung: Null)
13,6-V-DC-Ausgang
nicht beschaltet
nicht beschaltet
Masse
Gewünschte Funktion kann zugewiesen werden.*
(Voreinstellung: Null)
Gewünschte Funktion kann zugewiesen werden.*
(Voreinstellung: P0-Monitor-Ausgang)
Gewünschte Funktion kann zugewiesen werden.*
(Voreinstellung: Busy-Ausgang)
Gewünschte Funktion kann zugewiesen werden.*
(Voreinstellung: Null)
Gewünschte Funktion kann zugewiesen werden.*
(Voreinstellung: Null)
nicht beschaltet
Gewünschte Funktion kann zugewiesen werden.*
(Voreinstellung: Analog-Audible-Ausgang)
NF-Detector-Ausgang.
Gewünschte Funktion kann zugewiesen werden.*
(Voreinstellung: Mikrofon-Stummschaltausgang)
Gewünschte Funktion kann zugewiesen werden.*
(Voreinstellung: Null)
Gewünschte Funktion kann zugewiesen werden.*
(Voreinstellung: Null)
@5
!3
Bemerkung
Eingangspegel: 85 mV rms
Ausgangspegel: 300 mV rms
Ausgangsstrom: unter 100 mA
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
