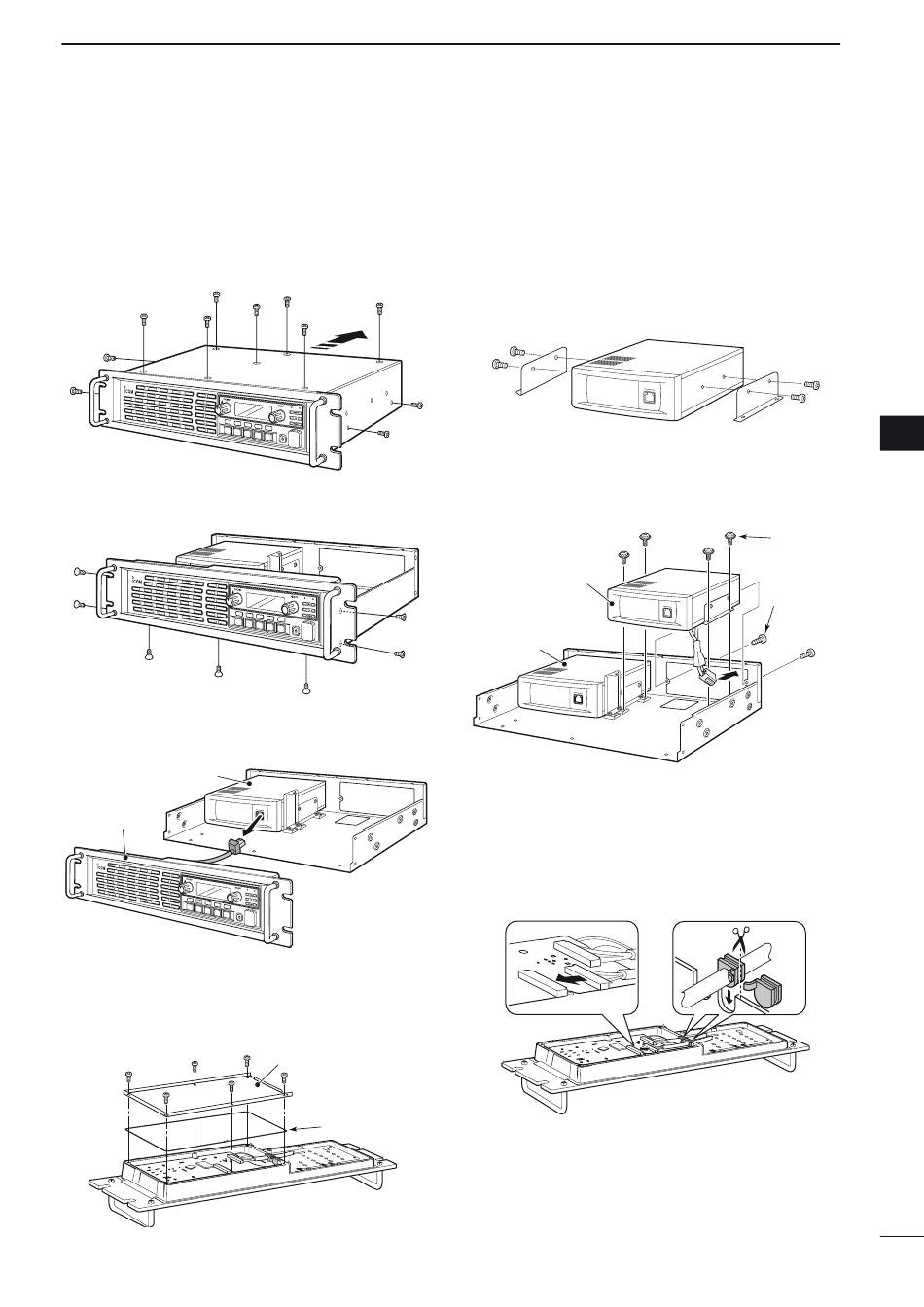

■ Einbau des Kanalerweiterungsmoduls
D Gehäuse öffnen
1. Sieben Schrauben von der Oberseite und je zwei
von beiden Seiten des Repeaters entfernen und
dann die obere Abdeckung wie abgebildet in
Pfeilrichtung abnehmen.
P 0
P 1
2. Drei Schrauben vom Boden und je zwei von bei-
den Seiten des Repeaters entfernen.
3. Das Steuerkabel vom Original-Kanalmodul ab-
ziehen und dann die Frontplatte abnehmen.
Original-Kanalmodul
Frontplatte
P 0
P 1
P 2
P 3
P 4
4. Die mit sechs Schrauben befestigte Abschirm-
platte von der Rückseite der Frontplatte ab-
schrauben und anschließend die Gummidichtung
abnehmen.
P 2
P 3
P 4
P 0
P 1
P 2
P 3
P 4
Abschirmplatte
Gummidichtung
INSTALLATION UND ANSCHLÜSSE
D Einbau
• Einbau des Kanalerweiterungsmoduls
UR-FR5300 oder UR-FR630
1. Die mitgelieferten Halterungen an beiden Seiten
des Kanalerweiterungsmoduls mit je zwei
Schrauben (M4 × 8 mm, im Lieferumfang enthal-
ten) befestigen.
2. Das Kanalerweiterungsmodul mithilfe der
mitgelieferten Schrauben (Schneidschrauben:
M3 × 8 mm, Stellschrauben: M3 × 6 mm)
wie abgebildet einbauen.
Kanalerweiterungs-
modul
Original-
Kanalmodul
• Anschließen des Steuerkabels
1. Das mitgelieferte Steuerkabel mit dem Anschluss
J502 auf der Rückseite der Frontplatte verbinden.
2. Die am Kabel befindliche Gummikappe abtrennen
und die Kabeldurchführung in das Chassis der
Frontplatte einsetzen (siehe Abbildung).
q
J502
2
Stell-
schrauben
Schneid-
schrauben
w
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
6
