2. ANSCHLUSSBELEGUNG
GPIO - Port
Reset - Umschalter
3. BETRIEBSARTEN / MODI
Der StromPi 2 verfügt über 2 Betriebsarten USV und Wide Betrieb, die im
Verlauf der Anleitung beschrieben sind.
USV-Modus
Der USV-Modus arbeitet besonders batterieschonend. Die Wide-Range
Spannungsquelle wird im Standby so nur mit ca. 20 - 80 µA belastet. Dieser
Standby Stromverbrauch ist sehr gering, so das Wartungszyklen
eventueller Überbrückungsbatterien / Akkus entsprechend lang sein
können.
Für ein Jahr Standby-Betrieb entnimmt diese Schaltung z.B. nur zwischen
175 mAh und 700 mAh aus der Wide-Range Spannungsquelle.

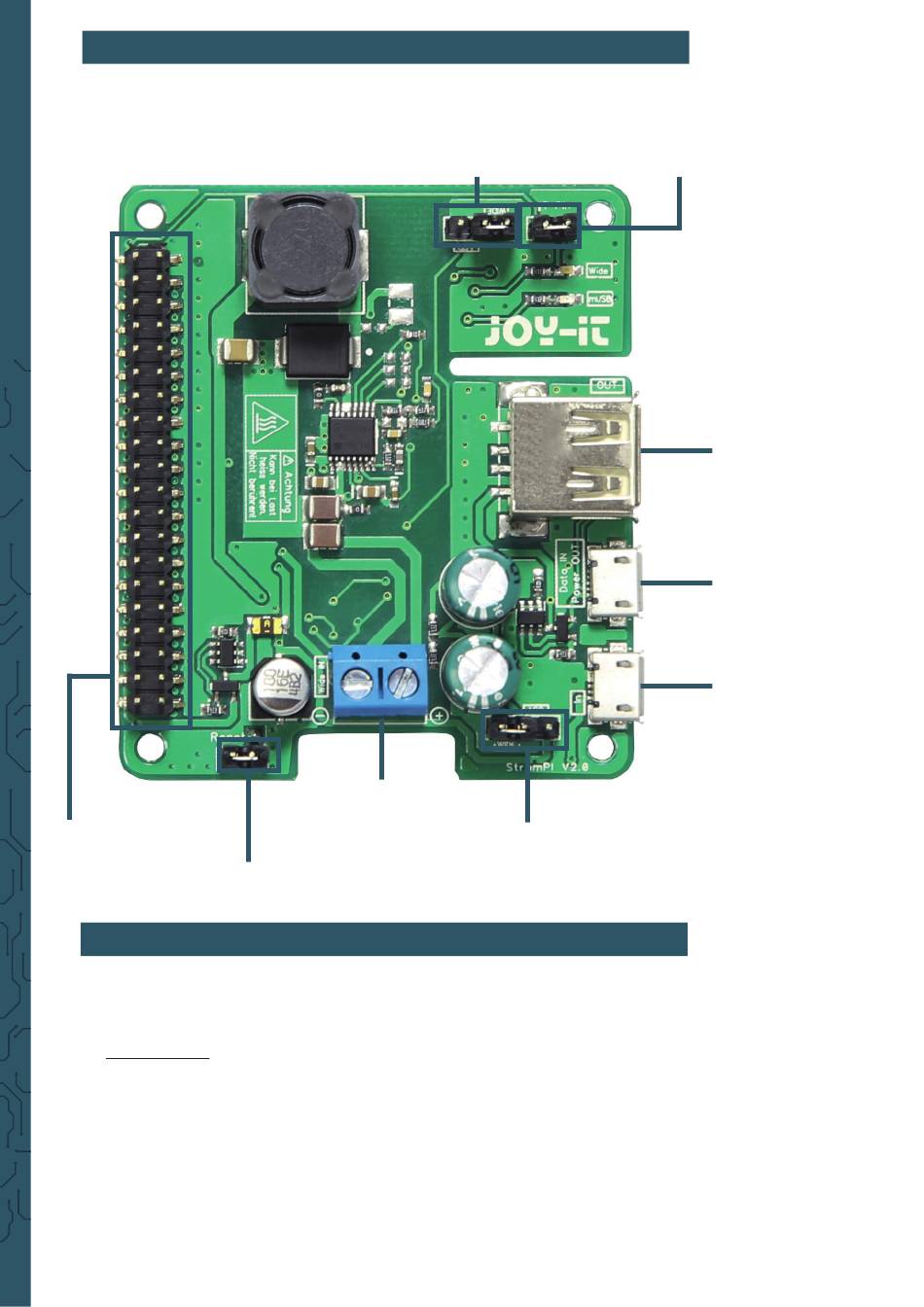

1. Modus Umschalter
(USV | Wide)
Wide-Range (6 - 61 V)
Spannungseingang
(sekundär)
T - PIN
2. Modus
Umschalter
High-Power
USB Ausgang
Dateneingang
(für High-Power
USB-Ausgang) &
Stromausgang
microUSB (5 V)
Spannungseingang
(primär)
