- Seite 1 RD6000 SERIES POWER SUPPLY READY-TO-USE PROGRAMMABLE POWER SUPPLY...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Allgemeine Informationen ............................2. Technische Spezifikationen ............................ 3. Geräteübersicht ............................... 4. Einstellungsmenü ..............................4.1 Bedienung ................................4.2 Akku-Lademodus .............................. 4.3 Einstellung der Ausgangsspannung / des Ausgangsstromes ................4.4 Datengruppen-Schnellspeicherung ......................... 4.5 Sperren des Tastenfeldes ..........................4.6 Systemeinstellungen ............................10 4.7 Einstellung der Startseite .......................... -
Seite 4: Allgemeine Informationen
1. ALLGEMEINE INFORMATIONEN Lieber Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren. -
Seite 5: Technische Spezifikationen
2. TECHNISCHE SPEZIFIKATIONEN SPEZIFIKATION RD6006 RD6006-P RD6012 RD6018 RD6024 Display 2,4“ LCD Farbdisplay Eingangsspannungsbereich 230 V AC Ausgangsspannungsbereich 0 - 60 V DC Ausgangsstrom 0 - 6 A 0 - 6 A 0 - 12 A 0 - 18 A... -
Seite 6: Geräteübersicht

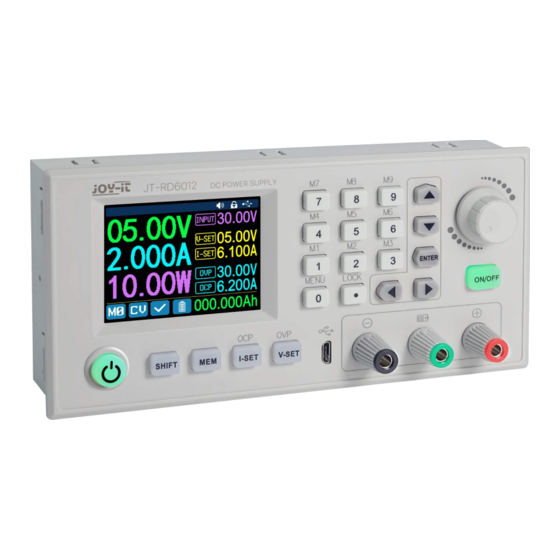

3. GERÄTEÜBERSICHT In diesem Kapitel erläutern wir Ihnen die verschiedenen Bedienelemente des Gerätes, damit Sie sich mit dem Betrieb des Labornetzgerätes vertraut machen können und ein sicherer Betrieb gewährleistet ist. VORDERSEITE: Richtungstasten Tastenfeld Bestätigungstaste Druck- & Drehencoder Bildschirm Ein- / Ausschalten des Ausgangs Ausgang Stromversorgung: Ein/Aus Taste... -
Seite 7: Rückseite
RÜCKSEITE: Externe Temperatursensor- Eingangssicherung schnittstelle Stromquellenschnittstelle CR1220 Batteriefassung Ausgangssicherung Lüfterschnittstelle Kommunikationsmodul- schnittstelle ACHTUNG! Dieses Gerät darf ausschließlich von einer qualifizierten Elektrofachkraft geöffnet werden, die selbst die notwendigen Schutzmaßnahmen trifft. Bauteile im inneren stehen unter Spannung, es besteht Gefahr durch Stromschlag, welcher zu schweren Verletzungen und zum Tode führen kann. -
Seite 8: Gehäuserückseite
GEHÄUSERÜCKSEITE: ACHTUNG! Bitte beachten Sie, dass die Lüftungsöffnungen des Gehäuses unter keinen Umständen abgedeckt werden sollten. Hauptschalter Lüftungsöffnungen Netzanschluss (230 V AC @ 50 Hz) Anschluss Temperatursensor... - Seite 9 BILDSCHIRM: Tastentöne Tastensperre Kommunikations- Zeit schnittstelle Aktuelle Eingangsspannung Ausgangsspannung Voreingestellte Ausgangsspannung Aktueller Voreingestellter Ausgangsstrom Ausgangsstrom Überspannungs- schutzgrenze Aktuelle Überstrom- Ausgangsleistung schutzgrenze elektrische Ladung Akku Akkuladeanzeige Schutzstatusanzeige Betriebsart (Konstantspannung/-strom) Aktuelle Datengruppe...
-
Seite 10: Einstellungsmenü
4. EINSTELLUNGSMENÜ 4.1 BEDIENUNG Drücken Sie SHIFT + 0, um das Systemeinstellungsmenü aufzurufen. Im Menübetrieb ist das Symbol in Rot oder der Cursor das aktuell ausgewählte Menü. Das Symbol in Blau stellt das nicht ausgewählte Menü dar. Drücken Sie ENTER zur Bestätigung. Drücken Sie den Encoder zum Abbrechen oder um zurückzukehren. -
Seite 11: Einstellung Der Ausgangsspannung / Des Ausgangsstromes
4.3 EINSTELLUNG DER AUSGANGSSPANNUNG / DES AUSGANGSSTROMES Drücken Sie die I-SET-Taste, um den Ausgangsstromwert einzustellen. Sie können den Drehencoder verwenden, um den Ausgangswert direkt einzustellen. Drücken Sie die Richtungstaste, um den Cursor zu bewegen. Natürlich können Sie den Wert auch über das Tastenfeld einstellen und Ihre Eingabe mit ENTER bestätigen. -
Seite 12: Systemeinstellungen
4.6 SYSTEM-EINSTELLUNGEN Drücken Sie SHIFT + 0, um das Systemeinstellungsmenü aufzurufen. Mit Hilfe der Richtungstasten kann die gewünschte Einstellung ausgewählt werden. Die aktuelle Auswahl wird dabei rot hinterlegt. Durch einen Druck auf den Encoder kann die Einstellung geändert werden. CALL OK: Deaktivierung des Datengruppen-Schnellzugriffs. Bei Aktivierung muss die Auswahl einer Datengruppe über ein Bestätigungs- fenster zusätzlich bestätigt werden. -
Seite 13: Einstellung Der Startseite
4.7 EINSTELLUNG DER STARTSEITE Drücken Sie SHIFT + 0, um das Systemeinstellungsmenü aufzurufen. Drücken Sie nun die Pfeiltaste nach rechts, um das Einstellungsmenü der Startseite aufzurufen. Drücken Sie ENTER und verwenden Sie dann die Richtungstaste, um den klassischen Stil oder den Kurvenstil einzustellen. KLASSISCHER STIL: Der klassische Stil ist der Standardstil des Systems und zeigt Spannung, Strom und Leistung in großer Schrift an. -
Seite 14: Systeminformationen
4.9 SYSTEMINFORMATIONEN Öffnen Sie das Systemeinstellungsmenü (SHIFT + 0) und drücken Sie drei Mal die Pfeiltaste nach rechts, um das Systeminformationsmenü aufzurufen. Hier werden Ihnen die Modellnummer, die Seriennummer, die aktuelle Firmwareversion, sowie die aktuelle Systemtemperatur angezeigt. -
Seite 15: Pc-Software
Um das Labornetzgerät per Software steuern zu können, müssen Sie zunächst die Treiber und die Software herunterladen und installieren. Diese finden Sie im Downloadbereich der Produktseite Ihres Netzgerätes unter: https://joy-it.net/products. Nachdem Sie die Installationen durchgeführt haben, können Sie Ihr Gerät per USB mit Ihrem Computer verbinden. -
Seite 16: Erweiterte Funktionen
ERWEITERTE FUNKTIONEN: Datengruppenauswahl Datengruppen von Netzgerät lesen Datengruppen auf Intervalle einstellen Netzgerät schreiben... -
Seite 17: Wifi-Verbindung
5.2 WIFI-VERBINDUNG Alternativ zur USB-Verbindung kann das Labornetzgerät auch durch das Funkmodul per WiFi gesteuert werden. Für eine Steuerung per WiFi muss die entsprechende Schnittstelle zunächst auf dem Gerät aktiviert werden. Öffnen Sie hierzu die Einstellungen, indem Sie SHIFT und 0 drücken und stellen Sie hier die Interface- Option auf WIFI. - Seite 18 Klicken Sie nun in dem sich öffnenden Fenster auf Initialisierung. Starten Sie jetzt das Labornetzgerät und warten Sie, bis auf dem Gerät die IP-Adresse Ihres Computers angezeigt wird. Klicken Sie anschließend auf Next. Geben Sie nun den WiFi-Namen, sowie das Passwort, des WiFi-Netzwerkes an, mit dem Sie das Labornetzgerät verbinden möchten.
-
Seite 19: Konformitätserklärung
HERSTELLER / INVERKEHRBRINGER: SIMAC Electronics GmbH Pascalstr. 8 47506 Neukirchen-Vluyn ARTIKELBEZEICHNUNG: JT-RD6006C / JT-RD6006-P-C / JT-RD6012C/ JT-RD6018-C / JT-RD6024-C BESCHREIBUNG: Labornetzteil VERWENDUNGSZWECK: Einsatz im Office / Privathaushalten Erklärt, dass das Produkt bei bestimmungsgemäßer Verwendung in Übereinstimmung mit den grundlegenden Anforderungen der folgenden Richtlinien befindet: RICHTLINIEN: 2014/53/EU (RED), 2014/35/EU (LVD) &2011/65/EU (Rohs) -
Seite 20: Sonstige Informationen
Möglichkeit Rückgabe in Ihrer Nähe: Wir senden Ihnen eine Paketmarke zu, mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen. - Seite 40 FOR MAKERS AND PROFESSIONALS WWW.JOY-IT.NET...
